GARANTIA / WARRANTY / GARANTIA
1) Prazo de Garantia
1.1) E Concedido a garantia sobre os produtos fabricados pela HB MÓVEIS - Bortolloti
Indústria e Comércio de Móveis Ltda, contra defeitos de fabricação no prazo válido de
3 (três) meses, contados a partir da data da emissão da nota fiscal ou da entrega do
produto, ao primeiro adquirente,sendo:
a) 3 (três) meses de garantia legal, previsto no art. 26, II, do Código de defesa do
consumidor (Lei nº 8.078, de 11 de setembro de 1990);
2) Cobertura da Garantia
a) Estão compreendidos na garantia prevista, a substituição de peças com defeitos de
fabricação.
b) Ao constar um problema coberto pela garantia , entre em contato com a loja onde o
produto foi adquirido,a loja estará capacitada para atende-lo da melhor forma diante de
cada caso, reclamações de garantia serão atendidas se o termo de garantia for aprese
ntado no ato da reivindicação mediante a nota fiscal do produto.
3) Exclusão da Garantia (A garantia concedida por este certificado não abrangerá)
a) Os danos sofridos pelo produto, ou seus acessórios e componentes decorridos de
acidentes, mau condicionamento, maus tratos, manuseio ou uso incorreto e/ou uso
inadequado ou ainda, utilização para finalidades incompatíveis com a destinação do
produto.
b) Desgaste natural de componentes em função da exposição a ambientes úmidos e
exposição prolongada a luz solar.
c) Transporte inadequado e montagem incorreta do produto.
d) Montagem e desmontagem após a primeira instalação e outras afins.
Importante: A HB Móveis não autoriza nenhuma pessoa, loja ou entidade assumir em
seu nome qualquer outra garantia que não conste no certificado. A fabricante reserva
no direito de efetuar nos produtos eventuais modificações que considerar necessárias
sem prejudicar as características essências do produto o atendimento para produtos
fora de linha é feito por programação especial, através da loja revendedora sob aprova
ção de consulta previa ao fabricante desde que haja matéria - prima equivalente
*Recomendamos que montagem seja realizada por um montador profissional
*No caso de Assistência técnica indicar corretamente nome do produto,n°da peça e cor.
OBS: Certificado Válido Somente no Território Nacional
Cuidados para conservação e limpeza do móvel:
x
Bortolloti - Indústria e Comércio de Móveis Ltda.
Rua: Saracuraçu 377 - Pq. Industrial III Bloco 02 - CEP 86706-560 - Arapongas - Paraná - Brasil
Fone: (0**43) 3274 - 9900 - E-mail: assistencia@hbmoveis.com.br Site: www.hbmoveis.com.br
01

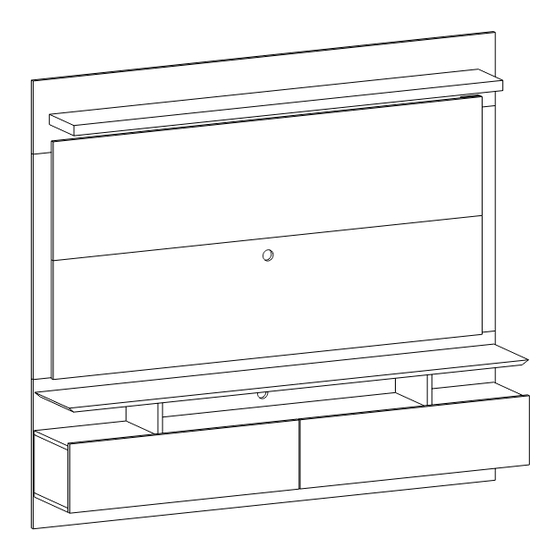

Home Suspenso Limit 1.8
Comprimento: 1810 mm
Altura: 1620 mm
Profundidade: 330 mm
Length: 1810 mm
Heigth: 1620 mm
Depth: 330 mm
Longitud: 1810 mm
Altura: 1620 mm
Profundidad: 330 mm
Qtd
Codigo
Imagem
Cantidad
DESCRIÇÃO / DISCRIPCIÓN / DESCRIPTION
Code
amount
A
1020002
30
Cavilha 8 x 30 / Pin 8 x 30 / Perno 8 x 30
B
1020442
20
Cavilha 8 x 20 / Pin 8 x 20 / Perno 8 x 20
C
1020223
02
Passa fio / Pass wire / Pass Alambre
D
1020056
20
Girofix Pino / Mini fix Screw / Minifix Tornillo
E
1020209
20
Girofix Tambor / Mninifi Round Nut / Tambor Girofix
F
0000000
20
Girofix Tampa / Girofix Tapa / Girofix Cover
G
1020158
15
Bucha de parede / Wall Bushing / Casquilo de parede
H
Kit led /Led kit /kit led
1020889
01
I
1020292
02
Chapa de fixação / Fixation plate 2 holes / placa de fijacíon - 2 agujeros
J
Batente de silicone / Silicone stop / Batiente de silicona
1020315
04
K
1020293
15
Parafuso 6,0 x 75mm / Screw 6,0 x 75mm / Tornillo 6,0 x 75mm
L
1020693
04
Parafuso 5,0 x 60mm / Screw 5,0 x 60mm / Brida de 5,0 x 60mm
M
1020227
38
Parafuso 4,0 x 25mm / Screw 4,0 x 25mm / Tornillo 4,0 x 25mm
N
1020665
04
Parafuso 4,0 x 40mm / Screw 4,0 x 40mm / Tonillo 4,0 x 40mm
O
1020156
20
Parafuso flangeado 4,0 x 14mm /Bolt flanged 4,0 x 14mm/Tornillo 4,0 x 14
P
1020072
15
Parafuso 3,5 x 40mm / Screw 3,5 x 40mm / Brida de 3,5 x 40mm
Q
Dobradiça caneca reta 35mm / Hing straihht mug / de la bisagra recta
1020470
04
R
Sache de cola / Glue /pegamento
1030074
03
0
10
20
30
40
50
60
70
80
90
100
110
Instruções para a montagem do produto:

Product assembly instructions:

Instrucciones para el montaje del producto:
02 Volumes / 02 Boxes / 02 Cajas
Antes de iniciar a montagem:
Separe as peças e acessórios organizadamente
e leia as instruções de montagem.

Before starting assembly:

Separete the parts and accessories in an organized
manner and read the assembly instructions .
Antes de comezar el montaje:
Separe las piezas y acessorios organizadamente
y lea las instrucciones de montaje.
Ferramentas
Recomendamos o uso de chave de fenda
Philips, martelo e parafusadeira ao montar
o móvel (ferramentas não Fornecidas.)
We recommend using screwdriver Philips,
hammer and screwdriver to assembre
mobile(tools not provided.)
Recomendamos el uso de un destornillador
Philips, martillo y un destonillador para
montar o móvil (Herriamientas no suministradas.)
Ferrramentas: Martelo
Tools: Hammer
Herriamentas: Martillo
Ferrramentas: Chaves philips
Tools: Chaves philips
Herriamentas: Chaves philips
Ferrramentas: Martelo de borracha
Tools:Hubber Hammer
Herriamentas: Martillo de goma
Montagem 2 pessoas
Assembly 2 people
Montaje 2 personas
Tempo 45 minutos
45 minutes time
2019
Atualizado em -
Up-to-date on
Tiempo 45 minutos
Modernizacion en
29/01/2019
Revisão - 01
120
130
140
160
