MDT Technologies SCN-P360D1.01 Operating Instructions page 2

Montage und Anschluss Präsenzmelder SCN-P -
1. Montieren Sie den Präsenzmelder unter der Decke. Die ideale Montagehöhe beträgt 2 bis 4 Meter.
Install the Presence Detector at the ceiling. Preferred installation height 2 up to 4 meter.
2. Schließen Sie den Präsenzmelder am KNX Bus an. Connect the Presence Detector to the KNX bus.
3. Busspannungsversorgung zuschalten. Switch on KNX power supply.

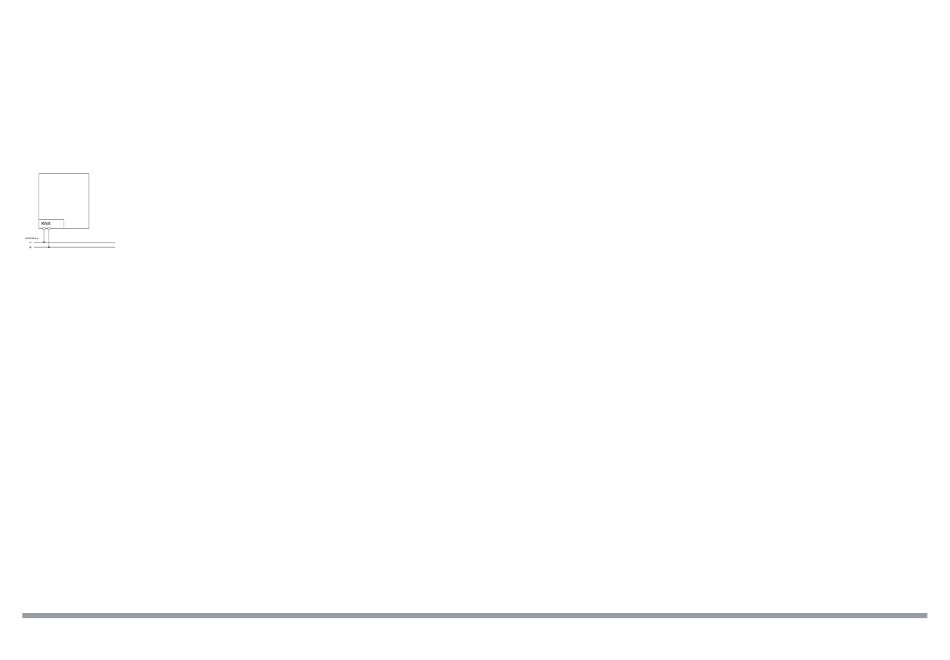

Anschlussbeispiel SCN-P360x3.01 - Exemplary circuit diagram SCN-P360D1.01
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 1121
Installation Presence Detector SCN-P
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Beschreibung Präsenzmelder SCN-P - Description Presence Detector SCN-P
Der MDT Präsenzmelder mit Lichtsensor erfasst mit Pyro Detektor und einer hochauflösenden Linse kleinste Bewegungen. Der
Lichtsteuerkanal des MDT Präsenzmelders sendet nach der Detektion einer Bewegung ein „1" Telegramm oder einen Dimmwert (0...100%).
Die Empfindlichkeit ist fest eingestellt. Beim Ausbleiben von Bewegung wird nach einer einstellbaren Nachlaufzeit ein „0" Telegramm oder ein
Dimmwert (0...100%) gesendet. Der Lichtsensor kann beim Über- bzw. Unterschreiten eines parametrierbaren Lux-Wertes ein „0" bzw. ein
„1" Telegramm auslösen. Die Präsenzmelder verfügen über Sperrobjekte für Licht und HLK Kanal und haben einen integrierten Szenenbau-
stein. Der Steuerkanal HLK (Heizung, Lüftung, Klima) des MDT Präsenzmelders schaltet nach Prüfung von 1 bis 32 gleich langen, aufeinan-
der folgenden Beobachtungsfenstern in denen mindestens eine Bewegung erfasst wurde. Die Montage muss in trockenen Innenräumen
erfolgen. Die MDT Präsenzmelder sind zur Deckenmontage in 2m bis 4m Höhe vorgesehen.
The MDT Presence Detector with light sensor captures the smallest movements with its built in pyro detector and high resolution len. The
illuminance value is measured by a sensor and can be read out directly in lux. After presence detection a 1-bit or dimming value (0...100%) is
send to the bus, the sensitivity is fixed. The light sensor releases a telegram if the brighness value differs from the progammed value. Additi-
onally the MDT Presence Detector has block objects for light and HVAC channel and offers a module for scene control. The MDT Presence
Detector is a installation device for fixed installation in dry rooms, the preferred installation height is 2 up to 4 meters.
Inbetriebnahme Präsenzmelder SCN-P -
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Präsenzmelder.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Presence Detector.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Commissioning Presence Detector SCN-P
