MDT Technologies KNX BE-TA5502.01 Operating Instructions

Technische Daten KNX Taster BE - Technical Data KNX Push Button BE
Technische Daten BE-TA5502.01
Technical Data BE-TA55P2.01
Konfiguration
Configuration
Anzahl Tastenflächen
2
Number of rockers
Anzahl zweifarbige LED (TA-55xP)
2
Number of bicolored LED
Orientierungslicht (TA-55xP)
1
Number of rockers (TA-55xP)
Nennspannung
Power Supply
Versorgungsspannung
über Bus
Mains voltage
Leistungsaufnahme typ.
< 0,3W
Power Consumption
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
0,8mm Ø, single core 0,8mm Ø, single core 0,8mm Ø, single core 0,8mm Ø, single core
KNX busconnection terminal
Umgebungstemperatur
0 bis + 45°C
Operation temperature range
Schutzart
IP 20
Enclosure
Abmessungen (B x H x T) 55mm x 55mm x
Design ( W x H x D) 13mm
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0511
BE-TA5504.01 BE-TA5506.01
BE-TA55P4.01 BE-TA55P6.01
4 6
4 6
1 1
über Bus über Bus
<0,3W <0,3W
0 bis + 45°C 0 bis + 45°C
IP 20 IP 20
55mm x 55mm x 55mm x 55mm x
13mm 13mm
E-Mail: automation@mdt.de www.mdtautomation.de
• •
Betriebsanleitung KNX Taster BE
BE-TA5508.01
BE-TA55P8.01
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button BE
for authorised electricans
8
Allgemeine Sicherheitshinweise -
8
Lebensgefahr durch elektrischen Strom -
1
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Verwendung in den USA und Kanada ist nicht gestattet.
über Bus
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
<0,3W
directives, regulations and instructions must be observed. Use in USA and Canada is prohibited.
0 bis + 45°C
IP 20
55mm x 55mm x
13mm

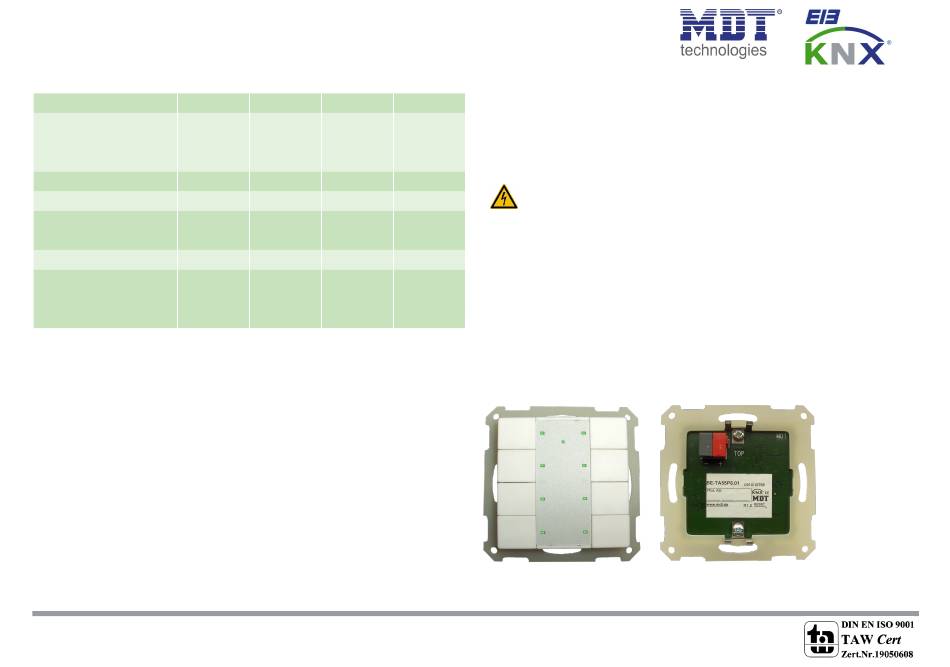

Anschlußklemmen, Bedien- und Anzeigeelemente KNX Taster BE
Terminals, Operating and Display KNX Push Button BE
BE-TA550x.01
5
4
23
1 - Busanschlußklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
Important safety notes
Danger High Voltage
1
3 - Rote Programmier LED 5 - Orientierungs LED
- Red programming LED - Orientation LED
4 - Kanalanzeige LED
- Indicator LED for each channel
