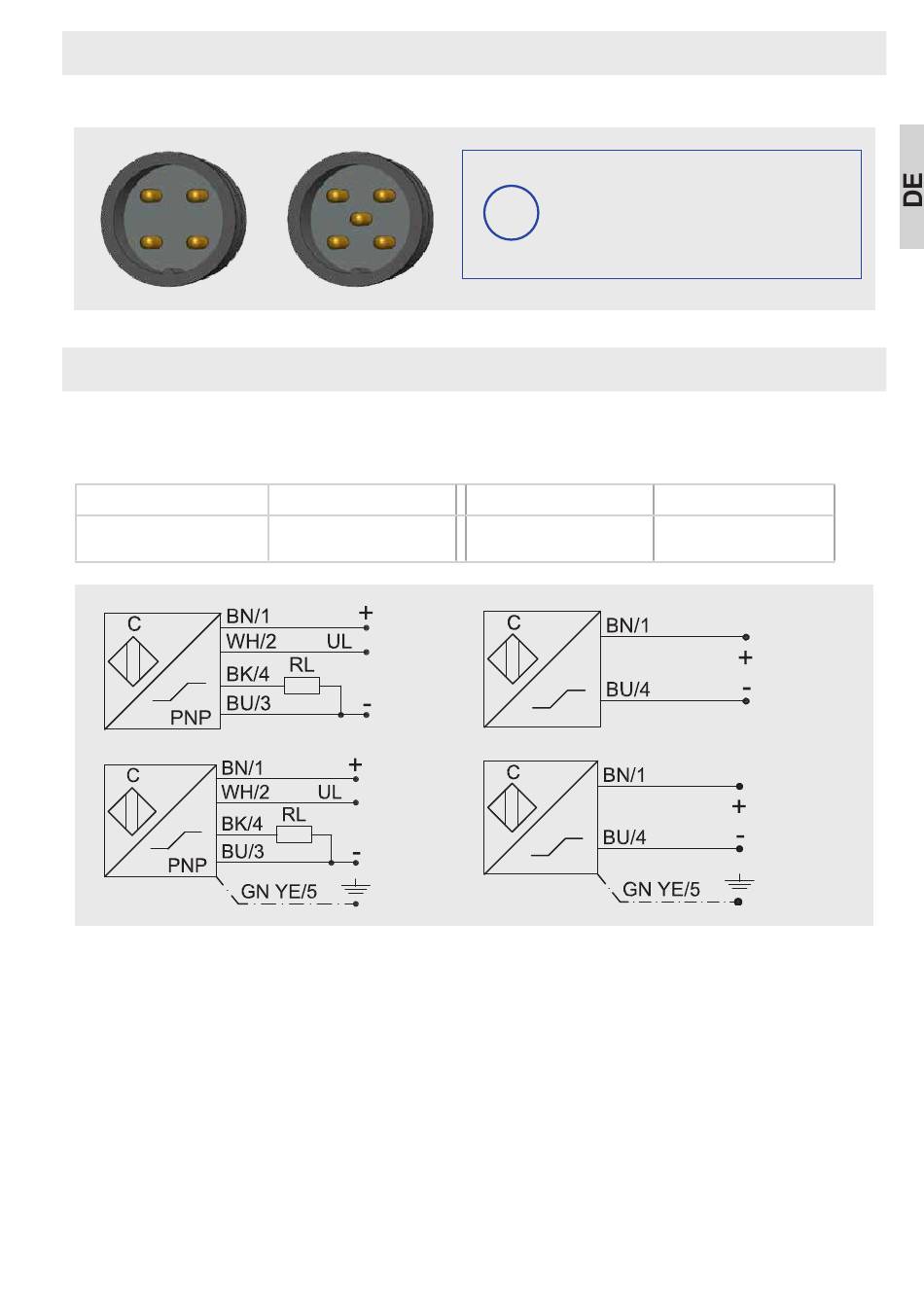

Pinbelegung
Pinbelegung für Sensoren mit Steckverbindung (Draufsicht)
4
3
1
2
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei. Dann schließen Sie das Gerät nach Angaben des Anschluss-
bildes an.
Betriebsspannung (U
B
Die Last (R
) ist unbedingt zu beachten und sollte weder Unter- noch Überschritten werden.
L
Weitere technische Daten entnehmen Sie bitte aus dem technischen Datenblatt Ihres verwendeten
Gerätes, eine Großzahl an den Datenblättern finden Sie auf unserer Internetseite:
www.rechner-sensor.com.
4
3
5
1
2
Serie 80
)
15...30 V DC
Der Schutzleiteranschluss (Pin 5) ist
i
nur bei Sensoren mit Metallgehäuse
und Erdungsanschluss vorhanden.
Serie 40
15...35 V DC,
Ui = 27 V DC
Serie 42
10...35 V DC
