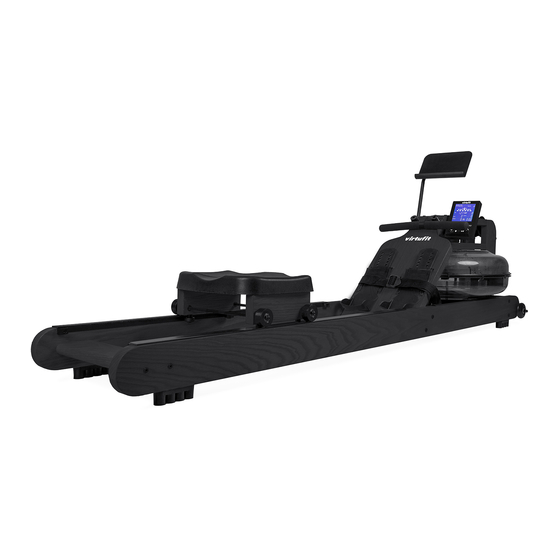

- Page 1 Elite Water Resistance Black + Oak Edition VFROWWRB + VFROWWRO Instruction Manual Rowing machine Please read the instruction manual before installing and using the product. SERIAL NUMBER SERIENUMMER SERIENNUMMER NUMERO DE SERIE ASSEMBLY VIDEO @virtufit_fitness VirtuFit www.virtufit.com...
- Page 2 USER MANUAL USER MANUAL TOOLKIT DESCRIPTION DESCRIPTION Rowing machine iPad holder Pedal PU roller Hand pump Console Funnel Accessories package Cushion Right track assembly Rear connecting plate Left track assembly NOTE! Do not connect the unit to the power supply until it is fully assembled. LET OP! Sluit het toestel pas aan op het stroom wanneer het volledig is gemonteerd.
- Page 3 USER MANUAL USER MANUAL HARDWARE KIT SCREW M8*40 - 8PCS NUT M8 - 10PCS SCREW M6*40 - 4PCS SCREW M8*65 - 2PCS WASHER D8*Φ16*1.5 - 6PCS...
- Page 4 . As shown in Figure 1, place the left slide rail assembly (L) and the right slide rail assembly (K) on the ground, and place the rowing machine (A) on the rail as shown in the figure, so that the ASSEMBLY INSTRUCTION hole position of the rowing machine is aligned with the hole position on the slide rail.
- Page 5 3. As shown in Figure 3, first install the foot pedal (B) on the rail and rowing machine (A) as USER MANUAL shown in the figure, and use the hexagon wrench #5(75) in the parts tray to connect the handle rubber pad (17) and hexagon socket head cap screws (18) removed in Step 2 with the hexagon socket head screw M8*40(24)4PCS and nylon nut M8 (5)4PCS removed in the parts tray, as 3.
- Page 6 USER MANUAL 5. As shown in Figure 5, remove the cushion block (38) and hexagon socket head cap screw FIG. 05 M6*16(39) on the track with the hexagon wrench #5(75) in the parts tray, and set them aside f later use. 5.
- Page 7 7. As shown in Figure 7, re-lock the cushion block (38) a USER MANUAL M6*16(39) removed in Step 5 into the slide rail with hexa FIG. 07 7. As shown in Figure 7, re-lock the cushion block (38) and hexagon socket head cap screws M6*16(39) removed in Step 5 into the slide rail with hexagon wrench #5(75).
- Page 8 USER MANUAL USER MANUAL FIG. 09 Figure 9 Take down the sleeve (41), spring washer (78) and nylon nut (5) shown in Figure 9 from the Figure 9 rowing machine in turn, and set them aside for later use, as shown in Figure 10. FIG.
- Page 9 USER MANUAL USER MANUAL FIG. 11 Figure 11 Take out the Ipad bracket (G), and put the spare sleeve (41) placed on one side on t bracket (G) as shown in Figure 11, paying attention to the concentricity. Figure 11 FIG.
- Page 10 USER MANUAL USER MANUAL Lock the Ipad bracket (G), sleeve (41), spring washer (78) and nylon nut (5) on the rowing machine with the cross wrench (77) in the parts tray as shown in Figure 13. Complete the installation of the Ipad stand (g). As shown in Figure 13. Lock the Ipad bracket (G), sleeve (41), spring washer (78) and nylon nut (5) on the rowing FIG.
- Page 11 USER MANUAL USER MANUAL FIG. 15, A-S...
- Page 12 USER MANUAL USER MANUAL FIG. 16, A-E...
- Page 13 Please read all • Use the device only in an environment where the ambient instructions before using the machine. VirtuFit assumes no temperature is between 10°C and 35°C. Store the device only in responsibility for injury or property damage resulting from the an environment where the temperature is between 5°C and...
- Page 14 TRAINING WITH FITNESS APPLICATIONS after it has been pumped out of the tank. VirtuFit does not provide service for third party fitness applications such as Kinomap, iConsole, FitShow etc. If you encounter problems with a third party fitness application, please contact the developer...
- Page 15 APP STORE GOOGLE PLAY MANUAL Regular maintenance extends the life of your machine and prevents Kinomap accidents! For more information, please visit https://www.virtufit.nl/ service/faq/#toggle-id-4. CAUTION! Wear clean shoes to reduce the risk of soiling the machine. CONSOLE...
- Page 16 ENGLISH Functions shows the current training value and PULSE shows the heart rate value in real time. • TIME The total rowing time from the beginning to the end of the • When the STOP button is displayed on the console, press the exercise is displayed.
- Page 17 ENGLISH Cooling down TARGET CALORIES (Fig. 16-Q) Press the MODE button while TARGET is flashing on the console, select the TARGET CALORIES function by pressing UP. The console will still display TARGET and the The purpose of the cool-down is to return the body to its (near) normal CALORIES window will flash.
- Page 18 Houd 1 á 2 meter ruimte vrij achter het toestel om eventuele Lees alle instructies alvorens het toestel gebruikt wordt. ongelukken te voorkomen. VirtuFit neemt geen verantwoordelijkheid voor geleden letsel of materiële schade door het gebruik van dit toestel. Lees deze •...
- Page 19 NEDERLANDS NEDERLANDS MONTAGE INSTRUCTIES (FIG. 01-14) WATERTANK VULLEN EN LEGEN LET OP! Missende onderdelen: Indien bepaalde onderdelen missen in de verpakking, controleer dan zorgvuldig het piepschuim en het toestel • Vul de tank altijd alleen met kraanwater en voeg 1 waterzuiveringstablet toe.
- Page 20 TRAINEN MET FITNESS APPS gebruikt en opgeborgen. Langdurige blootstelling aan verwering en veranderingen in temperatuur/vochtigheid kunnen een ernstige VirtuFit verleent geen service voor fitness-apps van derde partijen impact hebben op de elektrische componenten en bewegende zoals Kinomap, iConsole, FitShow etc.. Mocht u problemen delen van het toestel.
- Page 21 NEDERLANDS NEDERLANDS LET OP! Draag schone schoenen zodat de kans op vervuiling van INSCHAKELEN Nadat het console is ingeschakeld (of druk op Mode/ het toestel vermindert. Reset gedurende 3 seconden), piept het signaal gedurende 2 seconden en wordt het LCD-scherm gedurende 2 seconden volledig weergegeven, waarna het in de standby modus gaat.
- Page 22 NEDERLANDS NEDERLANDS TRAININGSRICHTLIJNEN (FIG. 16, A-E) INTERVAL 20/10 Op het console knippert INTERVAL, druk op de MODE TOETS en selecteer de 20/10 functie door op de UP toets te drukken. Op het console knippert 20/10, druk op de START/STOP TOETS om de Een succesvol trainingsprogramma bestaat uit een warming-up, de 20/10 functie te starten.
- Page 23 Problemen. Bitte lesen Sie alle Anweisungen, bevor Sie das • Stellen Sie das Gerät auf eine saubere, ebene Fläche. Stellen Sie Gerät benutzen. VirtuFit übernimmt keine Verantwortung für das Gerät nicht auf einen dicken Teppich, da dies die Belüftung Verletzungen oder Sachschäden, die durch die Verwendung dieses des Geräts behindern kann.
- Page 24 DEUTSCH bitte sorgfältig den Styroporschaum und das Gerät selbst. Einige Teile • Füllen Sie den Tank immer nur mit Leitungswasser und fügen (Bolzen, Schrauben, usw.) sind bereits am Gerät angebracht. Sie eine Wasserreinigungstablette hinzu. Verwenden Sie niemals gechlortes Wasser oder Chlor. Dies kann den Tank Fehlermeldung: Vergewissern Sie sich, dass alle Kabel sorgfältig beschädigen und zum Erlöschen der Garantie führen.
- Page 25 Gerät wieder benutzt wird. Das Gerät sollte nur in Innenräumen verwendet und gelagert werden. Wenn das VirtuFit bietet keinen Service für Fitnessanwendungen von Gerät über einen längeren Zeitraum hinweg Witterungseinflüssen Drittanbietern wie Kinomap, iConsole, FitShow usw. Wenn Sie...
- Page 26 DEUTSCH PROGRAMME (FIG. 15, A-S) ACHTUNG! Tragen Sie saubere Schuhe, um das Risiko einer Verschmutzung des Geräts zu verringern. Einschalten und Schlafmodus KONSOLE EINSCHALTEN Nach dem Einschalten der Konsole (oder durch 3 Sekunden langes Drücken von Mode/Reset) ertönt ein 2-sekündiger Signalton und der LCD-Bildschirm wird 2 Sekunden lang vollständig angezeigt, dann wird der Standby-Modus aktiviert.
- Page 27 DEUTSCH INTERVAL 10/20 INTERVAL blinkt auf der Konsole. Drücken Sie die MODE- Taste, um die PULSE-Funktion zu starten. Taste und wählen Sie die Funktion 20/10. Auf der Konsole blinkt 10/20, drücken Sie die START/STOP-Taste, um die Funktion 10/20 zu starten. TRAININGSRICHTLINIEN (FIG.
-
Page 28: Table Of Contents
Veuillez lire toutes les instructions avant pas sur un tapis épais, qui pourrait gêner la ventilation de d’utiliser la machine. VirtuFit n’assume aucune responsabilité pour l’appareil. Ne placez pas l’appareil à l’extérieur ou près de l’eau. -
Page 29: Déplacement Et Ajustement
FRANÇAIS manual water pump (C) to add water. Or insert the funnel (d) into the plug of the water tank, use a bucket or other conventional water container, align the funnel, and pour the water into the water fixées à l’appareil. •... -
Page 30: Entraînement Avec Des Applications De Fitness
été utilisées et/ou endommagées doivent être remplacées avant toute nouvelle utilisation de l’appareil. L’appareil doit être VirtuFit ne fournit pas de service pour les applications de fitness utilisé et rangé uniquement à l’intérieur. Une exposition à long terme tierces telles que Kinomap, iConsole, FitShow etc. -
Page 31: Console
FRANÇAIS CONSOLE secondes, puis passe en mode veille. STANDBY-MODUS Après la mise sous tension, la console passe en mode veille. MANUAL - INTERVAL - TARGET - TIME - DISTANCE - CALORIE - PULSE - SPM - STROKES - SCAN s’affichent en séquence pendant 1 seconde (Fig. -
Page 32: Directives De Formation
FRANÇAIS INTERVAL CUSTOM La console clignote INTERVAL, appuyez sur le préférence trois fois par semaine et gardez un jour de repos entre bouton MODE et sélectionnez le mode CUSTOM en appuyant sur le les séances d’entraînement. Après quelques mois, l’intensité de bouton UP. - Page 33 EXPLODED DRAWING...
- Page 34 PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. PVC sleeve PVC/φ15*φ8.2*12 Hexagonal cylindrical head screws M6×16×S5 Small roller φ28*11.5 M6 cylindrical nut φ10*20 Hexagon bolt M8×110x20×S14 PVC sleeve φ16*φ10.2*28 Cushion mounting plate 220*73*27 Roller φ51*φ38*32 Belt roller axle φ10*106 Nylon nut M8xH7.5xS14 Seat cushion roller φ46*22 PVC sleeve φ16*φ10.2*17 Flat washer d8×Φ16×1.5...
