LS ELECTRIC strives to maximize your profits in gratitude for choosing us as your partner.
iP5A RS485 Option Board Manual
SV-iP5A series

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SV-iP5A Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LS ELECTRIC SV-iP5A Series

Summary of Contents for LS ELECTRIC SV-iP5A Series

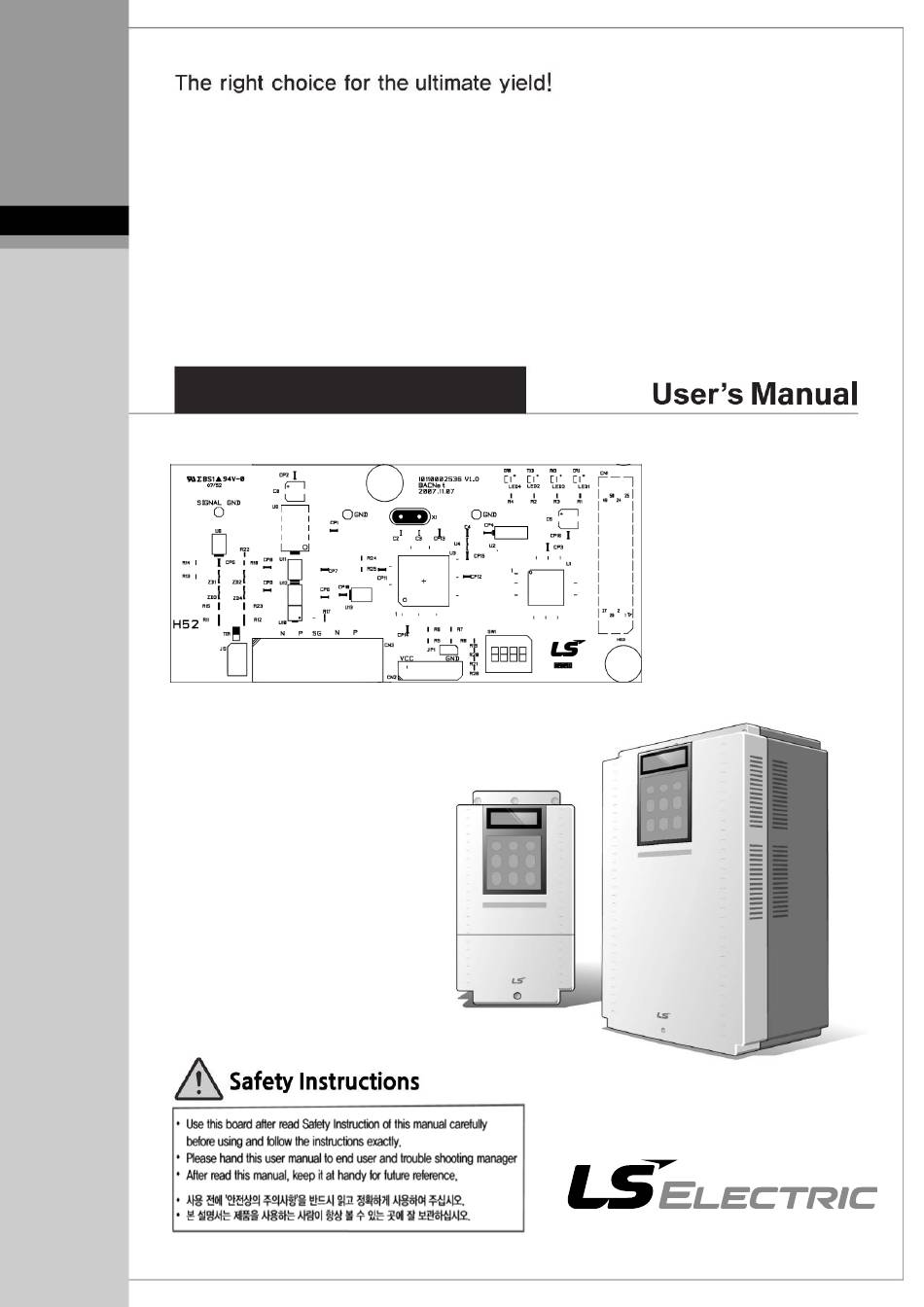

  • Page 1 LS ELECTRIC strives to maximize your profits in gratitude for choosing us as your partner. iP5A RS485 Option Board Manual SV-iP5A series...
  • Page 2  Keep operating instructions handy for quick reference.  Read this manual carefully to maximize the performance of LS485/Modbus- RTU/Metasys-N2 for SV-iP5A series inverters and ensure its safe use. CAUTION  Be cautious, when handling the CMOS components of the Option Board.

  • Page 3: Table Of Contents

    Table of Contents 1. Introduction ................................ 3 1.1 Features ............................3 1.2 Before Installation ......................... 3 2. Specification ..............................3 2.1 Performance specification ......................3 2.2 Hardware Specifications ........................ 3 2.3 Communication Specification ......................4 3. Product Details ..............................4 3.1 RS485 Option Board Layout and Names of part ................

  • Page 4: Introduction

    This instruction manual describes about specification and how to set up the RS485 option board for SV- iP5A drive to communicate with PLC or PC. SV-iP5A series drive can be controlled and monitored by PLC , PC and other master module with RS485 option board.

  • Page 5: Communication Specification

    2.3 Communication Specification Items Specifications Communication speed 1200 /2400/4800/9600/19200/38400/76800/115200 bps Control procedure Asynchronous communication system Communication system Half-duplex system LS485: ASCII(8bit) Character system Modbus-RTU: Binary (8 bit) Metasys-N2: ASCII (8 bit) Start/Stop bit Start 1bit, Stop 1/2bit LS485 : Checksum (2 byte) Modbus-RTU: CRC16 (2 byte) Error check Metasys-N2: CRC 16 (2 byte)

  • Page 6: Termination Configuration

    3.3 Termination Configuration Terminal Figure 2. Communication Terminal Block Role Signal Ground Ground Signal line 5G : Ground of communication terminal. Terminal S/W: Drive at the end of the network must turn On the S/W. 3.4 Communication Protocol Selection (LS485/Modbus-RTU/Metasys-N2) ...

  • Page 7: Installation

    4. Installation 4.1 Installing RS485 Option Board and Parameter setting ① Connect RS485 Option Board connector to the option connector inside the inverter control board. (See Figure 3, 4). Make sure that the support is well connected. if the position of the support is not right, it means that the option card is not connected correctly.
  • Page 8 1. SV-iP5A Setting Parameter code Display Setting Value COM-01 Opt B/D RS485 displayed automatically Set Commands controlled via communication 0: None (Not set Run/Freq. command via communication) COM-02 Opt mode 1: Command (Set Run command via communication) 2: Freq (Set Freq. commands via communication) 3 : Cmd+Freq (Set Run/Freq.

  • Page 9: Connection Guide For The Communication Card, The Computer And The Converter

    4.2 Connection Guide for the Communication Option Board, the Computer and the Converter Master (Ex:PC,PLC) …… RS232/485 Option Option Option Converter Card Card Card Inverter 1 Inverter 2 Inverter n Figure 5. Communication System Configuration 5. Communication protocol  Use LS485 protocol (for LS only) and Modbus-RTU protocol.

  • Page 10: Detailed Read Protocol

    * CMD: Capital letter (“IF Error” when small letter is used.) Character ASCII-HEX Command ‘R’ Read ‘W’ Write ‘X’ Request for Monitor Register ‘Y’ Execution for Monitor Register * Data: ASCII-HEX Ex) when data value is 3000: 3000 → ‘0’ ‘B’ ‘B’ ‘8’ h → 30h 42h 42h 38h * Error code: ASCII (20h ~ 7Fh) * Receive/Send buffer size: Receive= 39 byte, Send=44 byte * Monitor register buffer: 8 Word...

  • Page 11: Detailed Write Protocol

    5.1.3 Detailed Write protocol  Request for Write: Inverter No. Address Number of Address “01” ~ “1F” “W” “XXXX” “1” ~ “8” = n “XXXX…” “XX” n * 4 Total byte = 12 + n * 4 = Max. 44 ...

  • Page 12: Error Code

     Monitor Action * Action Request for Monitor Register: Request for reading data of address registered by Monitor Register. Inverter No. “01” ~ “1F” “Y” “XX” Total byte = 7 * Acknowledge response: Inverter No. Data “01” ~ “1F” “Y” “XXXX…”...

  • Page 13: Modbus-Rtu Protocol

    5.2 Modbus-RTU Protocol  Use Modbus-RTU protocol. Modbus-RTU protocol is Open protocol.  Computer or other host acts as Master while drive act as slaves. The drive responds to Read/Write command from Master. 5.2.1 Available Function code Function code Description 0x03 Read Hold Register 0x04...

  • Page 14: Parameter Code (All Parameter Addresses Are Hex Values)

    Check Points Corrective Measures Does Master start the communication? Start the communication. Refer to “4 Installation”. Is the communication speed setting of the inverter correct? Is the data format of User program correct? Modify User program Is the connection between the converter and the option card Refer to “4.
  • Page 15 Address Parameter Unit Data value Command Keypad Information Option BIT 7 Int. 485 Multi-step Speed Freq. 0~16 (0.2~16) BIT 8 UpDown Operation 17~19 (Up, Down, UD Zero) BIT 9 20~21 Not used Freq. Analog Operation BIT 9 22~25 Command ( V1, V1S, I, V1I ) Information Pulse BIT 10...

  • Page 16: Metasys-N2 Protocol I/O Point Map

    Address Parameter Unit Data value BIT 8 ETH (Motor overheat) BIT 9 OLT (Overload trip) BIT10 HW-Diag BIT11 Not Used BIT12 OCT2 BIT13 OPT (Option error) BIT14 PO (Phase Open) BIT15 IOLT BIT 0 BIT 1 BIT 2 BIT 3 BIT 4 BIT 5 Input Terminal...

  • Page 17: Binary Output

    Unit Name Range Description 0 – KeyPad When COM02(Opt Mode) is “Cmd+Freq” or 1 – Fx/Rx-1 “Command”, this setting is not valid via N2 AO-4 Drive mode 2 – Fx/Rx-2 protocol. COM02 (Opt Mode) is “Cmd+Freq” or “Freq” , 0 – KeyPad-1 the setting is not valid via N2 protocol.

  • Page 18: Binary Input

    Unit Name Description 0x0000 – No fault 0x0001 – OC 0x0002 – OV 0x0004 – EXT 0x0008 – BX 0x0010 – LV AI-4 Fault Code 0x0020 – FUSE 0x0040 – GF 0x0080 – OH 0x0100 – ETH 0x0200 – OLT Binary Input 7.2.4 Metasys-N2 master monitors the binary input/output state of drive.
  • Page 19 RS485 통합보드 사용 설명서 목차 소 개 ................................... 3 1.1. RS485 통합 옵션보드 사용 시의 장점 ...................... 3 1.2. 설치 및 운전하기 전에..........................3 사 양 ................................... 3 2.1. 성능사양 ................................. 3 2.2. 하드웨어 사양 ..............................3 제품설명 ................................4 3.1.
  • Page 20 제 4 장 운 전 5.1.3. 쓰기 상세 프로토콜 ..........................10 5.1.4. 모니터 등록 상세 프로토콜 ........................10 5.1.5. 에러코드 ..............................11 5.2. Modbus-RTU 프로토콜..........................12 5.2.1. 지원하는 Function 코드 ........................12 5.2.2. Exception 코드 ............................12 5.3. BaudRate ..............................12 5.4.

  • Page 21: 소 개

    2.1. 성능사양 항 목 사 양 통신 방식 RS485 (RS232/485 컨버터) 전송 형태 Bus방식, Multidrop Link System 인버터 형명 SV-iP5A series 컨버터 RS232가 장착된 컨버터 인버터 연결 대수 최대 31대 전송 거리 Max. 1200m(권장 700m 이내) 2.2. 하드웨어 사양 항 목...

  • Page 22: 제품설명

    제 4 장 운 전 2.3. 통신사양 항 목 사 양 통신 속도 115200/76800/38400/19200/9600/4800/2400/1200 bps 제어 절차 비동기 통신 체계 통신 체계 Half duplex system LS485 : ASCII(8bit), 문자 체계 Modbus-RTU : Binary (7/8 bit) Metasys-N2 : ASCII(8bit) Start/Stop bit Start 1bit, Stop 1/2bit RS485 : Checksum(2byte) Error check...

  • Page 23: 통신선 연결단자

    RS485 통합보드 사용 설명서 3.3. 통신선 연결단자 종단 그림 2 통신 단자대 구성 핀표시 Signal 역 할 신호선 Ground SG : 통신단자의 Ground 종단SW : 종단에 있는 인버터는 반드시 이 SW를 ON해야 합니다. 3.4. 통신프로토콜 선택(RS485/Modbus-RTU/Metasys-N2)  설정 방법 보드의 우측 아래편의 딥스위치 중 1 번이 ON 이면 Modbus-RTU 프로토콜이 선택이 되고, 1 번이...

  • Page 24: 설 치

    제 4 장 운 전 4. 설 치 4.1. RS485 통합 옵션보드 설치 및 파라미터 설정 ① 그림 3, 4를 참조하여 인버터 제어보드내의 옵션커넥터에 RS485통합 옵션보드 인버터 접속 커넥 터를 연결하십시오. 이때 지지봉이 잘 연결되었는지 확인하십시오. 만일 지지봉의 위치가 올바르 지...
  • Page 25 RS485 통합보드 사용 설명서 0 : None I/O- 92 COM Lost Cmd 1 : FreeRun 2 : stop 0.1 ~ 120sec I/O-93 COM Time Out 1.0 sec (공장 출하치) COM-01 Opt B/D “RS 485” 자동 표시 통신으로 제어하려는 명령을 설정 0: None (통신으로...

  • Page 26: 컴퓨터, 컨버터 및 옵션보드 연결

    (예:PC,PLC) 그림 4 통신 시스템 구성도 5. 통신 프로토콜  RS485 프로토콜(LS ELECTRIC 전용)과 Modbus-RTU 프로토콜을 사용합니다. Modbus-RTU 프로토콜은 Open Protocol입니다. 각 영업점에 문의하시기 바랍니다.  컴퓨터 또는 기타 호스트가 마스터가 되고 인버터가 슬레이브가 되는 구조를 취합니다. 마스터 의 읽기/쓰기 요구에 슬레이브인 인버터가 응답합니다.

  • Page 27: Ls485 프로토콜

    RS485 통합보드 사용 설명서 5.1. LS485 프로토콜 5.1.1. 기본형태  요구: 국번 데이터 1 byte 2 bytes 1 byte n bytes 2 bytes 1 byte  정상 응답: 국번 데이터 1 byte 2 bytes 1 byte n * 4 bytes 2 bytes 1 byte ...

  • Page 28: 쓰기 상세 프로토콜

    제 4 장 운 전 국번 번 지 번지 개수 “01” ~ “1F” “R” “XXXX” “1” ~ “8” = n “XX” Total 바이트 = 12, 따옴표(“ ”)는 문자(character)임을 나타냄.  읽기 정상 응답: 국번 데이터 “01” ~ “1F” “R” “XXXX” “XX”...

  • Page 29: 에러코드

    RS485 통합보드 사용 설명서 n * 4 Total 바이트 = 8 + n * 4 = 최대 40 ▪ 모니터 등록 정상 응답: 국번 “01” ~ “1F” “X” “XX” Total 바이트 = 7 ▪ 모니터 등록 에러 응답: 국번 에러 코드 “01”...

  • Page 30: Modbus-Rtu 프로토콜

    제 4 장 운 전 FRAME ERROR Frame의 크기 또는 내부의 Num이나 Sum이 다를 경우. TIME OUT 일정시간내에 DPRAM통신이 되지 않았을 경우 ERROR DPRAM OFF LINE DPRAM이 Off Line인 경우 INVALID ID 국번이 다를 경우 NUMBER UNDEFINED 위의 경우가 아닌 경우 CONDITION ※...

  • Page 31: 파라미터 코드(파라미터 번지는 모두 Hex값)

    RS485 통합보드 사용 설명서  CPU LED가 동작을 하지 않는다. 인버터가 올바로 동작하지 않거나 인버터와 옵션보드간의 연결이 올바로 이루어지지 예상상태 않음. 1. 인버터의 전원 점검. 해결방법 2. 인버터가 올바로 동작하는 경우 옵션보드가 인버터에 올바로 장착되었는지 점검.  TXD LED 또는 RXD LED가 동작을 하지 않는다. 점검내용...
  • Page 32 제 4 장 운 전 번지 설명 단위 데이터 값 Bit00 정지 Bit01 정방향 운전(FX) Bit02 역방향 운전(RX) Bit03 Fault 리셋(0→1) Bit04 비상정지 Bit05 Not Used 단자대 운전 Bit06 로더 지령 옵션 Bit07 정보 Int. 485 다단속주파수 0~16 (0, 2~16) Bit08 UpDown운전...
  • Page 33 RS485 통합보드 사용 설명서 번지 설명 단위 데이터 값 Bit02 EXT-A Bit03 Bit04 Bit05 Not Used Bit06 GF(Ground Fault) Bit07 OH(인버터 과열) Bit08 ETH(전동기 과열) Bit09 OLT(과부하) Bit10 HW-Diag Bit11 Not Used Bit12 OCT2 Bit13 OPT(옵션에러) Bit14 PO(Phase Open) Bit15 IOLT Bit00 Bit01...

  • Page 34: Metasys-N2 프로토콜 I/O Point Map

    제 4 장 운 전 7.2. Metasys-N2 프로토콜 I/O Point Map 7.2.1. Analog Output Metasys-N2 마스터로부터 인버터를 제어하는 Output 포인트 맵. Unit Name Range Description COM02(Opt Mode) 가 “Cmd+Freq” 또는 Command 0.00 – Max Freq “Freq” 일 때 N2 통신 프로토콜로 주파수를 AO-1 Frequency (FU1-20)

  • Page 35: Analog Input

    RS485 통합보드 사용 설명서 7.2.3. Analog Input Metasys-N2 마스터가 인버터의 상태를 모니터링한다. Unit Name Description AI-1 Amps Output Current 인버터의 현재 출력 전류를 모니터링함. AI-2 Output Frequency 인버터의 현재 출력 주파수(Hz)를 모니터링함. AI-3 Output Speed 인버터의 현재 속도(RPM)를 모니터링함. 0x0000 – No fault 0x0001 –...
  • Page 36 제 4 장 운 전...
  • Page 37 ㆍ지속적인 제품 개선으로 본 매뉴얼의 내용과 제품 기능에 일부 차이가 있을 수 있습니다. LS ELECTRIC은 이로 인한 손해, 배상에 책임을 지지 않으므로 제품을 사용 하시기 전에 반드시 매뉴얼과 제품의 버전을 확인 하시기 바랍니다. ⓒ LS ELECTRIC Co., Ltd 2020 All Right Reserved.
