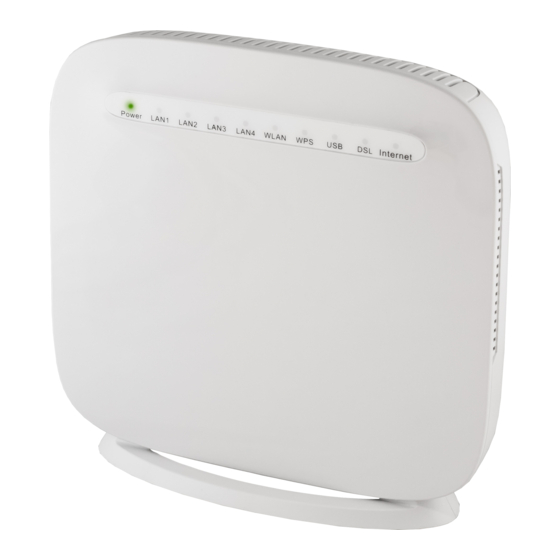

TeleWell TW-EAV510 Quick Start Manual

Adsl2+ / fibre broadband router lte/4g/3g wireless 802.11 b/g/n
Hide thumbs Also See for TW-EAV510:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

TW-EAV510
ADSL2+/ VDSL / Ethernet -liittymät
LTE/4G/3G
Langaton tukiasema
Pikaohje
Lisäohjeita ja laajempi ohjekirja
löytyy
www.telewell.fi
laitteen omalta alueelta
ohjeet-välilehdeltä
Langattoman verkon tukiasemanimi
Ja avain löytyvät laitteen
takana olevasta tarrasta
English manual from www.telewell.fi
Copyright © TeleWell Oy

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TW-EAV510 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TeleWell TW-EAV510

Summary of Contents for TeleWell TW-EAV510

  • Page 1 TW-EAV510 ADSL2+/ VDSL / Ethernet -liittymät LTE/4G/3G Langaton tukiasema Pikaohje Lisäohjeita ja laajempi ohjekirja löytyy www.telewell.fi laitteen omalta alueelta ohjeet-välilehdeltä Langattoman verkon tukiasemanimi Ja avain löytyvät laitteen takana olevasta tarrasta English manual from www.telewell.fi Copyright © TeleWell Oy...

  • Page 2: Laitteen Esittely

    Kaikki saapuva liikenne tutkitaan ja riskialtis liikenne suodatetaan tarvittaessa pois. TW-EAV510–laitteessa on yksi USB 2.0 portti 3G/4G/LTE USB-sovittimelle (usb-sovitin hankittava erikseen). Lista tuetuista USB-tikuista löytyy osoitteesta www.telewell.fi. Laitteen avulla voidaan myös määritellä se, ketkä voivat käyttää Internet-yhteyttä ja mihin tarkoitukseen.
  • Page 3 Kappale 2 Yleistä ja tehdasasetukset 2.1 Myyntipaketin sisältö TeleWell TW-EAV510 reititin Pikaohje (Laajempi ohjekirja www.telewell.fi laitteen omalta alueelta) RJ-11 puhelinkaapeli RJ-45 Ethernet kaapeli Puhelinplugi Virtalähde 1,5 A 12 V DC 2.2 Laitteen tehdasasetukset Ennen kuin käytät modeemia, tutustu laitteen perusasetuksiin. Modeemi selvittää...
  • Page 4 IP-osoitteiden määrä oletuksena on: 100 NAT- ja palomuuritoiminnot: NAT on oletuksena päällä Ethernet-porteissa ja WLAN-puolella WLAN-tukiasema: Tukiaseman nimi oletuksena: TW-EAV510-xxxx (xxxx on laitteen Mac-osoitteen neljä viimeistä merkkiä) Salaus: Salausavain on merkitty laitteen takana olevaan tarraan (WiFi key/avain). Salaustyyppi on oletuksena “WPA2-PSK”...
  • Page 5 2.4 ADSL-palveluntarjoajan tiedot Laite tunnistaa automaattisesti kaikki ne ADSL-operaattorit, joilla on sillattu yhteystapa ja siinä DHCP-palvelu. PPPoE- ja PPPoA-asetukset tehdään laitteen www–hallinnassa. Tarvittavat tiedot antaa operaattori. PPPoE VPI-/VCI-, VC-/LLC-kehysrakenne, käyttäjätunnus, salasana, palvelin nimi, nimipalvelin (DNS) IP-osoite. PPPoA VPI-/VCI-, VC-/LLC-kehysrakenne, käyttäjätunnus, salasana, palvelin nimi, nimipalvelin (DNS) IP-osoite.
  • Page 6 2.6 Etupaneelin merkkivalot Valo Tila Kuvaus Punainen Käynnistysvirhe tai safe upgrade –tila. Katso ohje www.telewell.fi tuotteet-alueelta laitteen Virta ohjelmiston palauttamiseksi Vihreä Laite on valmis Vihreä Ethernet-yhteys muodostettu LAN 1-4 ja Vihreä vilkkuu Tiedonsiirto käynnissä Vihreä Langaton verkko on päällä WLAN Vihreä...
  • Page 7 (switch) Virtaliitin Liittimeen kytketään muuntaja (Power) USB (laitteen Kytke 3G/4G/LTE USB-sovitin (kts. lista tuetuista sovittimista kyljessä) www.telewell.fi laitteen omalta alueelta) Ethernet Kytke Ethernet-kaapeli LAN1-4 portin ja tietokoneen (LAN 1-4) verkkosovittimen välille Jos käytössä on ulkoverkon yhteys, joka kytketään WAN-portin kautta, kytke Ethernet-kaapeli WAN-porttiin (punainen portti) Kytke puhelinjohto DSL-portin ja seinässä...
  • Page 8 Käyttäjän omassa tietokoneessa pitää olla käyttöjärjestelmä (Windows, Linux, Mac OsX tai uudempi TCP/IP protokollaa käyttävä järjestelmä), joka tukee Internet-yhteyksiä. TeleWell Oy ei anna käyttöjärjestelmäopastusta. Käyttäjän tulee hallita oma tietokoneensa ja siinä oleva käyttöjärjestelmä tai käyttää asiantuntijaa. Tietokoneessa pitää olla verkkokortti asennettuna.
  • Page 9 Windows 8 / 8.1 / 10 –tietokoneen asetukset (TCP/IP) 1. Valitse ohjauspaneelista "Verkko ja jakamiskeskus". 2. Kun verkko- ja jakamiskeskus avautuu, napsauta vasemmassa ikkunassa olevaa vaihtoehtoa ”Muuta sovittimen asetuksia” 3. Valitse käytettävä lähiverkkoyhteys, napsauta kuvaketta hiiren oikealla painikkeella ja valitse ”ominaisuudet” 4.

  • Page 10: Laitteen Käyttöönotto

    3.2 Laitteen käyttöönotto 3.2.1 ADSL / VDSL / Ethernet-liittymä A) Kytketään johdot kiinni laitteeseen 1. Kytketään RJ45 Ethernet-kaapeli tietokoneen verkkosovittimen ja TW-EAV510 reitittimen Ethernet LAN-portin (1-4) välille * Modeemin Ethernet-portit ja langaton verkko ovat NAT:in takana. * Jos tarvitset sillattua Ethernet-porttia, katso ohje www.telewell.fi, kuinka Ethernet-portti muutetaan sillatuksi...
  • Page 11 Katso alempana kohta C) A) Kytketään johdot kiinni laitteeseen 1. Kytketään RJ45 Ethernet-kaapeli tietokoneen verkkosovittimen ja TW-EAV510 reitittimen Ethernet LAN-portin (1-4) välille * Modeemin Ethernet-portit ja langaton verkko ovat NAT:in takana. 2. Kun käytössä on 3G/4G/LTE-yhteys, kytketään USB-sovitin välikaapelilla laitteen USB-porttiin (tarkista yhteensopivien usb-sovittimien lista www.telewell.fi...
  • Page 12 Tietokonetta / puhelinta / tablettia voidaan laitteen kanssa käyttää langattomasti. Jos laitetta halutaan käyttää langattomasti, pitää tietokoneessa/puhelimessa/tabletissa olla langaton verkkosovitin. A) Kytketään johdot kiinni TW-EAV510 laitteeseen edellisellä sivulla olevan ohjeen mukaisesti ja laitetaan virta päälle -> odotetaan että laite käynnistyy - Tarkempi kuvaus valojen toiminnasta sivulla 6.
  • Page 13 5. Avautuu sivupalkki, josta valitaan oma käytettävä langaton verkko (Tukiasema nimi on TW-EAV510xxxx, jossa xxxx on laitteen mac-osoitteen neljä viimeistä merkkiä) 6. Klikataan yhdistä 7. ”Anna verkon suojausavain” –kohtaan syötetään TW-EAV510 laitteen langattoman verkon suojausavain, joka löytyy laitteen takana olevasta tarrasta (Wifi key/avain) 8. Klikataan seuraava...
  • Page 14 Kappale 4 Asetusten muuttaminen Laitteessa on hallintaohjelma, jonka kautta asetuksia voidaan muuttaa. Hallintaan kirjaudutaan internet-selaimella. 4.1 Laitteen hallinta Internet-selaimella * Laitteen hallintaohjelmaa tulee käyttää kiinteän Ethernet-kaapeliyhteyden kautta, ei langattomasti. Laitteen hallintaohjelmaan pääsee laitteen ollessa oletustilassa Ethernet-porteista 1-4 * Laitteen asetuksia muutetaan käyttäen Internet-selainta: IE5 tai uudempi, Mozilla Firefox, Google Chrome, Safari, * Selaimessa ei saa olla ”Proxy”, eli välityspalvelinasetus päällä.
  • Page 15 LANGATTOMAN VERKON NIMI -­‐ Valitaan valikosta kohta Asetukset / Langaton verkko / Perusasetukset o Tukiasemanimi-kohtaan muutetaan haluttu langattoman verkon nimi (oletuksena TW-EAV510-xxxx, jossa xxxx on laitteen mac-osoitteen neljä viimeistä merkkiä) o Kun asetukset ovat muutettu, painetaan Tallenna-painiketta, jotta tiedot tallentuvat...
  • Page 16 SALAUSASETUKSET -­‐ Langattoman verkon salausasetuksia konfiguroidaan kohdassa Asetukset / Langaton verkko / Turvallisuus o ”Valitse nimi tukiasemalle” –valikossa tulee olla valittuna langaton verkko o Verkon kättelytapa –valikosta valitaan haluttu salaustyyppi (oletuksena Mixed WPA2/WPA-PSK) o WPA/WAPI-salausavain-kenttään syötetään haluttu salausavain (”klikkaa tästä näyttääksesi salausavaimen” näyttää salausavaimen) o Kun kaikki asetukset on syötetty, klikataan Tallenna-painiketta, jotta tiedot tallentuvat...
  • Page 17 LANGATTOMAN VERKON KANAVAN MUUTTAMINEN -­‐ Langattoman verkon radiokanavaa voi muuttaa tarvittaessa kohdassa Asetukset / Langaton verkko (WLAN) / Lisäasetus o Klikkaa ”selaa käytettäviä kanavia” –painikkeesta ja tarkista, mitä kanavia lähistöllä on käytössä o Valitse kanavaksi sellainen, jolla on vähiten liikennettä -­‐...
  • Page 18 TW-WLAN TOISTIMEN TUOTETIEDOT: TW-WLAN Toistin laajentaa langattoman verkon kantamaa Käyttö WPS toiminteella (painike sivussa) Laite kytketään mukana tulevalla muuntajalla sähköverkkoon (USB-liitin) Tuki seuraavissa malleissa:TW-EAV510, TW-EAV510 AC, TW-LTE/4G/3G reititin ja muut WP-toiminteella varustetut langattomat tukiasemat Taajuusalue 2,4 GHz Kaistanleveys 20/40 MHz Käyttöönotto:...
  • Page 19 TW-EAV510 ADSL2+ / Fibre Broadband Router LTE/4G/3G Wireless 802.11 b/g/n Quick Start Guide Manual from www.telewell.fi Copyright © TeleWell Oy...

  • Page 20: Chapter 1: Introduction

    Chapter 1: Introduction Features Wireless LAN IEEE 802.11 b/g/n standards 2.4 radio band for wireless Up to 300 Mbps wireless operation rate WPS (Wi-Fi Protected Setup) for easy setup Ethernet LAN 4 x 10/100 Mbps port Ethernet WAN 1 x 10/100/1000 Mbps port ADSL Compliance Compliant with ADSL+ / VDSL 2 Standard Full-rate ANSI T1.413 Issue 2...

  • Page 21: Physical Interface

    Ethernet: 4-port 10/100 Mbps auto-crossover (MDI / MDI-X) Switch Factory default reset button WPS push button Power jack Power switch 1,5 A 12 V DC Package Contents TW-EAV510 router Quick Start Guide RJ-45 Cat. 5e STP Ethernet cable RJ-11 ADSL/ telephone cable Phoneplug Power adapter...

  • Page 22: Device Description

    Device Description The Front LEDs Status Meaning Boot failure or in emergency mode Power Green System ready Green Transmission speed hitting Ethernet Blinking Data being transmitted/received Port 1-4 and Green Wireless connection established Wlan Green blinking Sending/receiving data Green blinking WPS configuration being in progress WPS process completed or WPS is off Green Blinking...

  • Page 23: The Rear Ports

    The Rear Ports Port Meaning Power Switch Power ON / OFF switch. Power Connect the supplied power adapter to this jack. USB (on the Connect the 3G/4G LTE USB modem to this port. side) Ethernet Connect a UTP Ethernet cable (Cat-5 or Cat-5e) to one of the (LAN1-4) four LAN ports when connecting to a PC or an office/home network.

  • Page 24: Chapter 2: Default Settings

    Cabling One of the most common causes of problems is bad cabling or ADSL line(s). Make sure that all connected devices are turned on. On the front panel of your router is a bank of LEDs. Verify that the LAN Link and ADSL line LEDs are all lit. If they are not, verify if you are using the proper cables.

  • Page 25: Network Configuration

    Network Configuration Configuring a PC in Windows 7 Go to Start. Click on Control Panel. Then click on Network and Internet. When the Network and Sharing Center window pops up, select and click on Change adapter settings on the left window panel. Select the Local Area Connection, and right click the icon to select Properties.
  • Page 26 NAT and Firewall: Enabled Wireless LAN: SSID: TW-EAV510xxxx (xxxx is as four last digits of mac address) Wlan Key: Please find from bottom label Wlan Encryption: “WPA2-PSK” LAN and WAN Port Addresses The parameters of LAN and WAN ports are pre-set in the factory. The default values are shown in the table.

  • Page 27: Chapter 3: Configuration

    The default root username and password are “admin” and “admin” respectively. Once you have logged on to your TeleWell TW-EAV510 Router via your web browser, you can begin to set it up according to your requirements. On the configuration homepage, the...
  • Page 28 3.1 Wireless Settings WIRELESS SSID You can change the wireless name (SSID) from menu Configuration / Wireless / Basic SSID: The SSID is the unique name of a wireless access point (AP) to be distinguished from another. For security purpose, change the default SSID to a unique ID name to the AP already built-in to the router’s wireless interface.
  • Page 29 WIRELESS CHANNEL You can change the channel from menu Configuration / Wireless / Advanced Channel: Select the channel that has the least traffic Click apply...

  • Page 30: Access Control

    3.2 Access Control It is recommended to change access control password Configuration / System / Access Control Username: the default username is admin, it cannot be changed Old Password: Enter the old password. New Password: Enter the new password. Confirm Password: Enter again the new password to confirm. Click apply...
  • Page 31 Declaration of conformity...
