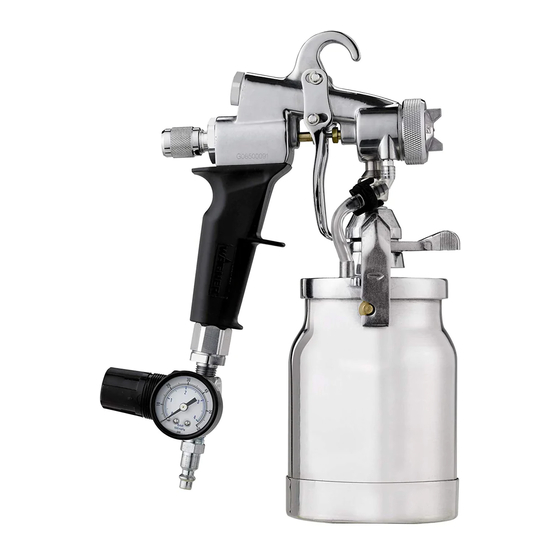

HVLP
ConVersion Gun
PistoLet PuLVÉrisateur bi-usaGe
PistoLa de ConVersiÓn
Owner's Manual • Manuel de l'utilisateur • Manual del usario
1012
NOTE:
This manual contains important
warnings and instructions. Please read
and retain for reference.
© Wagner Spray Tech. All Rights Reserved. Form No. 0529832A
•
