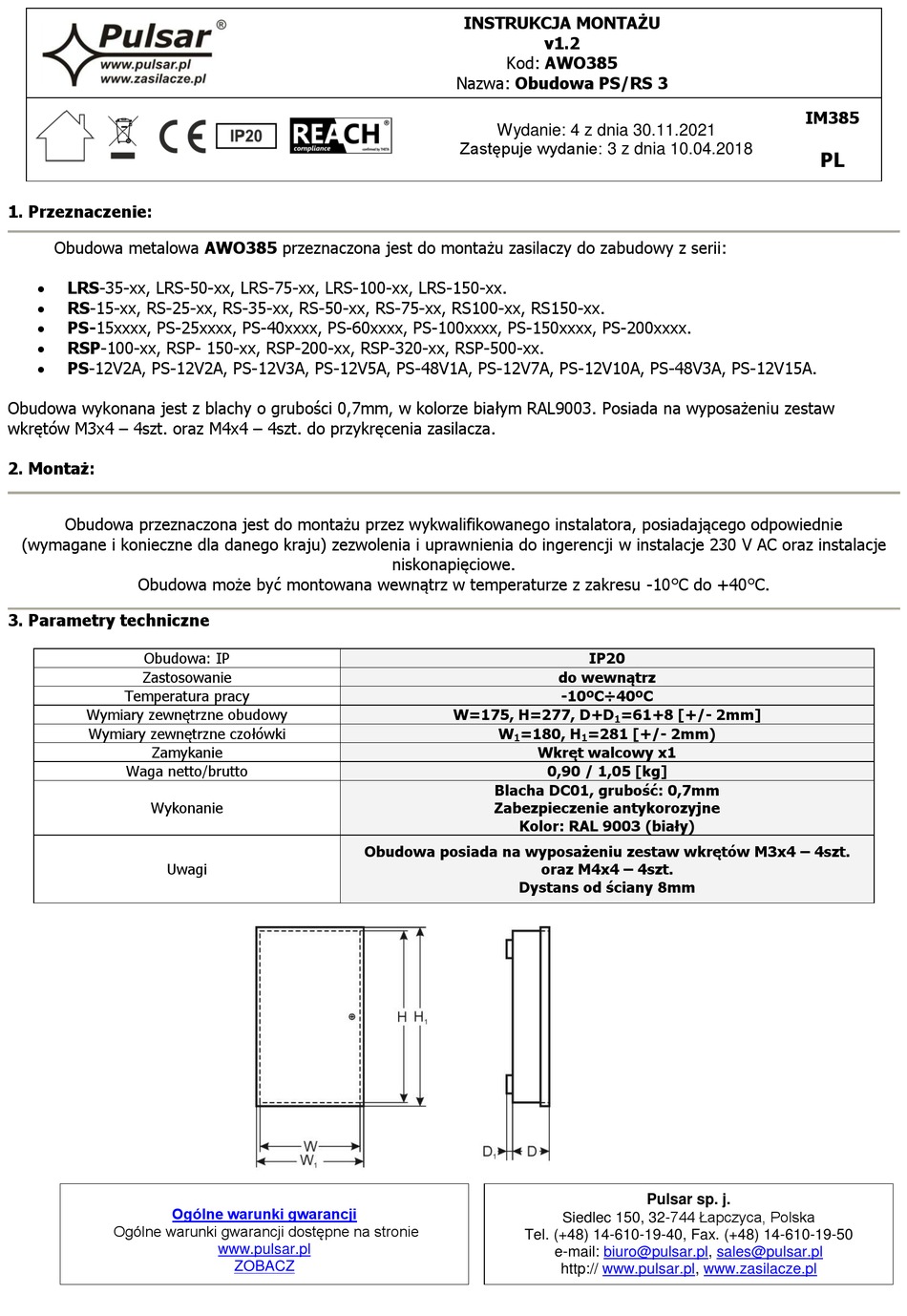

Pulsar AWO385 Installation Instructions

1. Przeznaczenie:
Obudowa metalowa AWO385 przeznaczona jest do montażu zasilaczy do zabudowy z serii:
 LRS-35-xx, LRS-50-xx, LRS-75-xx, LRS-100-xx, LRS-150-xx.
 RS-15-xx, RS-25-xx, RS-35-xx, RS-50-xx, RS-75-xx, RS100-xx, RS150-xx.
 PS-15xxxx, PS-25xxxx, PS-40xxxx, PS-60xxxx, PS-100xxxx, PS-150xxxx, PS-200xxxx.
 RSP-100-xx, RSP- 150-xx, RSP-200-xx, RSP-320-xx, RSP-500-xx.
 PS-12V2A, PS-12V2A, PS-12V3A, PS-12V5A, PS-48V1A, PS-12V7A, PS-12V10A, PS-48V3A, PS-12V15A.
Obudowa wykonana jest z blachy o grubości 0,7mm, w kolorze białym RAL9003. Posiada na wyposażeniu zestaw
wkrętów M3x4 – 4szt. oraz M4x4 – 4szt. do przykręcenia zasilacza.
2. Montaż:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje 230 V AC oraz instalacje
Obudowa może być montowana wewnątrz w temperaturze z zakresu -10°C do +40°C.
3. Parametry techniczne
Obudowa: IP
Zastosowanie
Temperatura pracy
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne czołówki
Zamykanie
Waga netto/brutto
Wykonanie
Uwagi
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie
Obudowa posiada na wyposażeniu zestaw wkrętów M3x4 – 4szt.
www.pulsar.pl
ZOBACZ
INSTRUKCJA MONTAŻU
v1.2
Kod: AWO385
Nazwa: Obudowa PS/RS 3
Wydanie: 4 z dnia 30.11.2021
Zastępuje wydanie: 3 z dnia 10.04.2018
niskonapięciowe.
do wewnątrz
-10ºC÷40ºC
W=175, H=277, D+D
W =180, H
1
Wkręt walcowy x1
0,90 / 1,05 [kg]
Blacha DC01, grubość: 0,7mm
Zabezpieczenie antykorozyjne
Kolor: RAL 9003 (biały)
oraz M4x4 – 4szt.
Dystans od ściany 8mm
Siedlec 150, 32-744 Łapczyca, Polska
Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50
e-mail: biuro@pulsar.pl,
http:// www.pulsar.pl,
IP20
=61+8 [+/- 2mm]
1
=281 [+/- 2mm)
1
Pulsar sp. j.
sales@pulsar.pl
www.zasilacze.pl
IM385
PL
