Summary of Contents for JP Selecta DRYGLASS
- Page 1 MANUAL DE INSTRUCCIONES CODIGO 80025 REV G 01/2022 Pag.: 1 DRYGLASS 2000381 ESTUFA PARA SECAR VIDRIO GLASS DRYING OVEN .P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel 34 937 700 877 Fax 34 937 702 362...
-
Page 2: Table Of Contents
INSTRUCTION MANUAL CODE 80025 REV G 01/2022 Page: 2 INDICE INFORMACIÓN GENERAL ..................3 LISTA DE EMBALAJE ..................3 ACCESORIOS ..................4 ESPECIFICACIÓN TÉCNICA ..................4 DESCRIPCIÓN DEL EQUIPO ..................4 INSTALACIÓN ..................4 GARANTÍA ..................5 Aviso a los usuarios .................. -
Page 3: Información General
7) No utilizar el equipo con fluidos que puedan desprender vapores o formar mezclas explosivas o inflamables. LISTA DE EMBALAJE El equipo estándar consta de los siguientes componentes: Pieza Referencia Cant. Dryglass 2000381 Puertas de vidrio Bandeja 2000091 Guías 2000081 Manual de instrucciones 80025 .P. -
Page 4: Accesorios

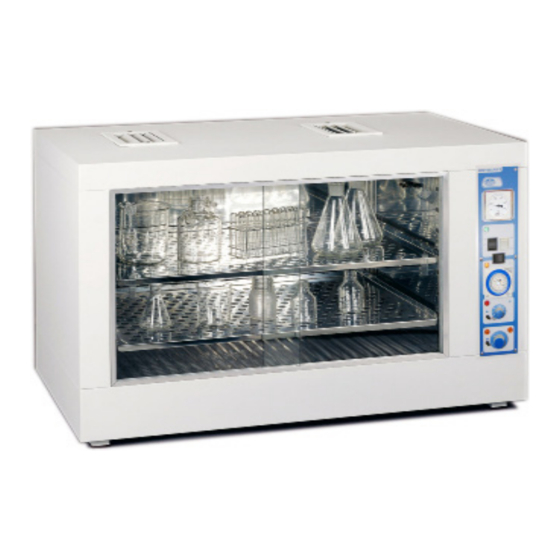

Ancho Fondo 2000381 3000 DESCRIPCIÓN DEL EQUIPO Las estufas para secar vidrio DRYGLASS están diseñadas con una distribución del calor en su interior mediante circulación forzada de aire para permitir la regulación de temperaturas desde 40ºC hasta 170ºC. La regulación de la temperatura se realiza mediante un termos- tato hidráulico, y la circulación de aire por turbo ventilador. Las puertas son de cristal templado, correderas y de quita y pon. -
Page 5: Garantía
MANUAL DE INSTRUCCIONES CODIGO 80025 REV G 01/2022 Pag.: 5 ¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD No utilizar el equipo para el secado o tratamiento de pro- ductos que puedan desprender vapores o formar mezclas explosivas o inflamables. Asegúrese que el equipo se conecta a una tensión de red que coincide con la indicada en la placa de características. -
Page 6: Operación
INSTRUCTION MANUAL CODE 80025 REV G 01/2022 Page: 6 OPERACIÓN PANEL DE MANDOS: 1. Interruptor principal 2. Termostato regulador temperatura 3. Indicador de red (verde) 4a. Lampara señalización de funcionamiento de la resistencia al 50% (ámbar) 4b. Lámpara señalización de funcionamiento de la resistencia al 100% (ámbar) 5. [OPCIONAL] Mando del reloj desconectador o programador 24 h 6. - Page 7 MANUAL DE INSTRUCCIONES CODIGO 80025 REV G 01/2022 Pag.: 7 AJUSTE DEL TERMOSTATO DE SEGURIDAD: Para ajustar la temperatura de disparo del termostato de se- guridad: 1. Con la estufa conectada a la red y el interruptor general (1) accionado, girar el mando del termostato de seguridad (6) en sentido horario hasta el final de la escala.
- Page 8 INSTRUCTION MANUAL CODE 80025 REV G 01/2022 Page: 8 ESTUFAS CON RELOJ DESCONECTADOR (opcional): 1. P oner el selector (1) en posición 2. C on el mando (5) fijar el tiempo que se desea que transcurra para que la estufa se pare automáticamente. Al final del ciclo se encenderá el piloto END (10). 3. P ara trabajar por tiempo indefinido, poner el selector (1) en posición “ON”. ESTUFAS CON PROGRAMADOR HORARIO (opcional): 1. P oner el selector (1) en posición 2.
-
Page 9: Mantenimiento
MANUAL DE INSTRUCCIONES CODIGO 80025 REV G 01/2022 Pag.: 9 MANTENIMIENTO Antes de quitar la tapa de la estufa para manipular en su interior, desconecte la toma de red. La manipulación de los circuitos electrónicos internos de la estufa por personal no autorizado puede provocar daños de difícil reparación. -
Page 10: General Information
Do not use the equipment with liquids which can give off vapours capable of making explosive mixtures. PACKING LIST The standard equipment consists of the following components: Piece Reference Quantity Dryglass 2000381 Glass doors Shelf 2000091 Shelf runner 2000081 Instructions Manual 80025 .P. -
Page 11: Accessories
Ancho Fondo 2000381 3000 EQUIPMENT DESCRIPTION Glass drying ovens DRYGLASS are designed with fan circulation for adjustable temperatures from 40ºC up to 170ºC. Hydraulic thermostat for temperature control and air circulation by turbo fan. Removable sliding doors of tempered glass. -
Page 12: Guarantee
INSTRUCTION MANUAL CODE 80025 REV G 01/2022 Page: 12 CAUTION!!! IMPORTANT FOR YOUR SAFETY Do not use the oven to dry or for thermal treatment of products which can give off vapours capable of making an explosive mixture. Be sure that the voltage supply is the same as the one indicated on the characteristics plate. -
Page 13: Operation
MANUAL DE INSTRUCCIONES CODIGO 80025 REV G 01/2022 Pag.: 13 OPERATION CONTROL PANEL: 1. Main switch 2. Temperature regulator thermostat 3. Mains indicator lamp (green). 4a. Heater operation indicator lamp (amber) 50%. 4b. Heater operation indicator lamp (amber) 100%. 5. [OPTIONAL] 24 hour timer or timer control. 6. - Page 14 INSTRUCTION MANUAL CODE 80025 REV G 01/2022 Page: 14 5. When the temperature of the oven is stabilized, slowly turn the safety thermostat knob (6) to the left until it clicks, the red indicator lamp (7) lights up and the heating turns off permanently. 6.
-
Page 15: Maintenance
MANUAL DE INSTRUCCIONES CODIGO 80025 REV G 01/2022 Pag.: 15 * All the temperature regulations must always be done in ascent. Before choosing any value, the knob must be turned left to the end of the scale. Then, a more exact regulation is obtained, as it compensates for the thermostat spindle inevitable movement. - Page 16 INSTRUCTION MANUAL CODE 80025 REV G 01/2022 Page: 16 .P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel 34 937 700 877 Fax 34 937 702 362 e-mail: selecta@jpselecta.es - website: http://www.grupo-selecta.com...
