Für Montage des Abtastkopfes bitte separate Anleitung verwenden.
For mounting the scanning head, please use separate instructions.

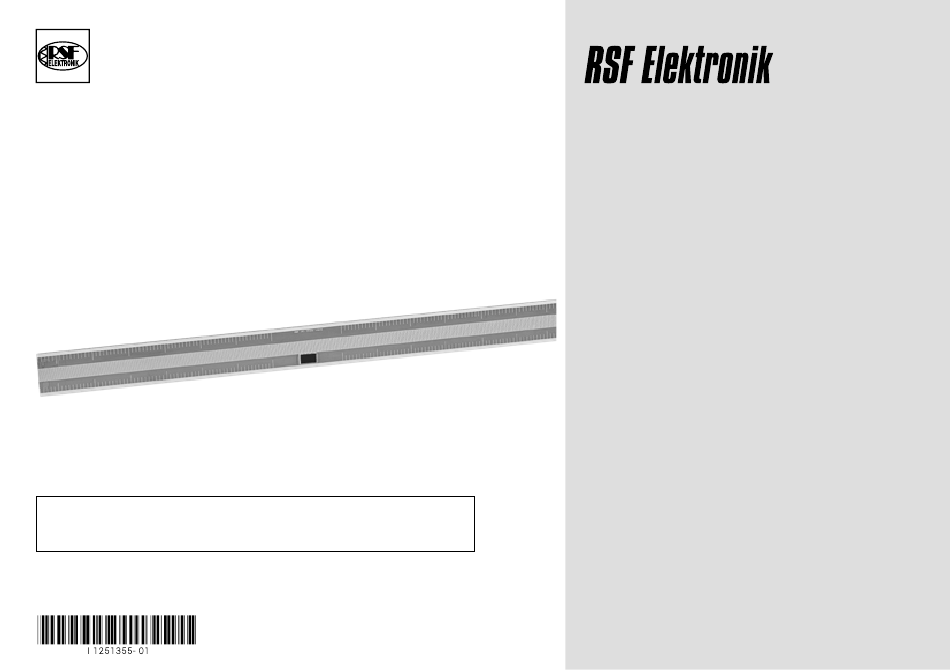

MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
MS 45 MO, MK
Stahlmaßband lose oder
mit aufgezogenem Klebeband
Steel tape scale only
or with adhesive tape
Ausgabe 11/2021
Art.Nr. 1251355-01
Dok.Nr. D1251355-04-A-02
Advertisement
Table of Contents
Related Manuals for RSF Elektronik MS 45 MO
Summary of Contents for RSF Elektronik MS 45 MO
- Page 1 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS MS 45 MO, MK Stahlmaßband lose oder mit aufgezogenem Klebeband Steel tape scale only or with adhesive tape Für Montage des Abtastkopfes bitte separate Anleitung verwenden. For mounting the scanning head, please use separate instructions. Ausgabe 11/2021 ...
-
Page 2: Table Of Contents
................Sicherheitshinweise ..................Safety notes ................ Montagevorbereitungen ................Mounting preparations ..................Montage 08 − 09 ..................Mounting 08 − 09 ................Referenzmarke wählen ................Select reference mark ..........Demontage, Umweltschutz, Entsorgung ......... Demounting environmental protection, disposal MS 45 MO, MK... -
Page 3: Introduction
This signal word indicates important information that prevents damage to property. Dieses Symbol kennzeichnet nützliche Tipps, Empfehlungen sowie zusätzliche Informationen. This symbol indicates useful tips, recommendations and addi- tional information. Dieses Symbol kennzeichnet Handlungsanweisungen. This symbol indicates instructions. MS 45 MO, MK... -
Page 4: Technische Daten
Montagehilfe / Tape mounting tool TMT MS 45 MK, ID: 632732-01 TMT MS 45 MK LH, ID: 632732-02 MS 45 MO = Stahlmaßband lose Steel tape scale loose Gerätetyp / Model MS 45 MK = Stahlmaßband mit aufgezogenem Klebeband... - Page 5 Technische Daten / Technical data 2 2.3 ABMESSUNGEN / DIMENSIONS MS 45 MO, MK...
-
Page 6: Sicherheitshinweise
Make sure that neither machine parts nor foreign objects are Benützen Sie geeignete Schutzausrüstung für die Montage / Demontage within the measuring range in order to prevent damages to the linear (Handschuhe, Schutzbrille). encoder. Wear suitable protective equipment for mounting / demounting (gloves, goggles). MS 45 MO, MK... -
Page 7: Mounting Preparations
Montagefläche an der Maschine an. Anforderungen an die Montage- flächen siehe Abmessungen (s. S. 05). Mill a guide groove or mount stop pins as a mounting surface onto the machine. Demands for mounting see in dimensions (see page 05). MS 45 MO, MK... - Page 8 Montieren Sie das TMT MS 45 MK anstelle des MS 45 Abtastkopfs. Legen Sie die mitgelieferte Abstandsfolie (Dicke: 1,6 mm) unter die Montagehilfe, A MS 45 MO, MK Stahlmaßband / MS 45 MO, MK steel tape scale um den Arbeitsabstand einzuhalten.
-
Page 9: Mounting
Max. bond strength after approx. 72 h. Ziehen Sie die Schutzfolie vom Stahlmaßband ab. Strip away the protective foil of the steel tape scale. Enfernen Sie das TMT MS 45 MK. Remove the TMT MS 45 MK. MS 45 MO, MK... -
Page 10: Referenzmarke Wählen
Sticker abdecken. Decken Sie dabei nicht die Hauptspur ab. Disable any unwanted reference marks by covering them with a sticker. Do not cover the main track. Bündig mit Hauptspur Flush with main track Ausgewählte Referenzmarke Deaktivierte Referenzmarken Selected reference mark Disabled reference marks MS 45 MO, MK... -
Page 11: Demontage, Umweltschutz, Entsorgung
Observe the applicable country-specific regulations. Beachten Sie die Vorschriften des jeweiligen Landes. More detailed information on legal regulations can be obtained Genaue Informationen zu gesetzlichen Regelungen gibt from competent authorities. die zuständige Verwaltungsbehörde. MS 45 MO, MK... - Page 12 Ges.m.b.H. Elektronische Längen- und Winkelmessgeräte, Präzisionsteilungen Tarsdorf 93, 5121 Tarsdorf, Österreich +43 (0)6278 / 8192-0 +43 (0)6278 / 8192-58 e-mail: info@rsf.at internet: www.rsf.at Certified acc. to ISO 9001 ISO 14001 Ausgabe/Date 11/2021 Art.Nr. 1251355-01 Dok.Nr. D1251355-04-A-02 ...
