Manuel d'utilisation
4.2 Raccordement des machines
Raccordement de la connexion XLR:
Sortie DMX
1- Terrain
2 - Signal (-)
3 - Signal (+)

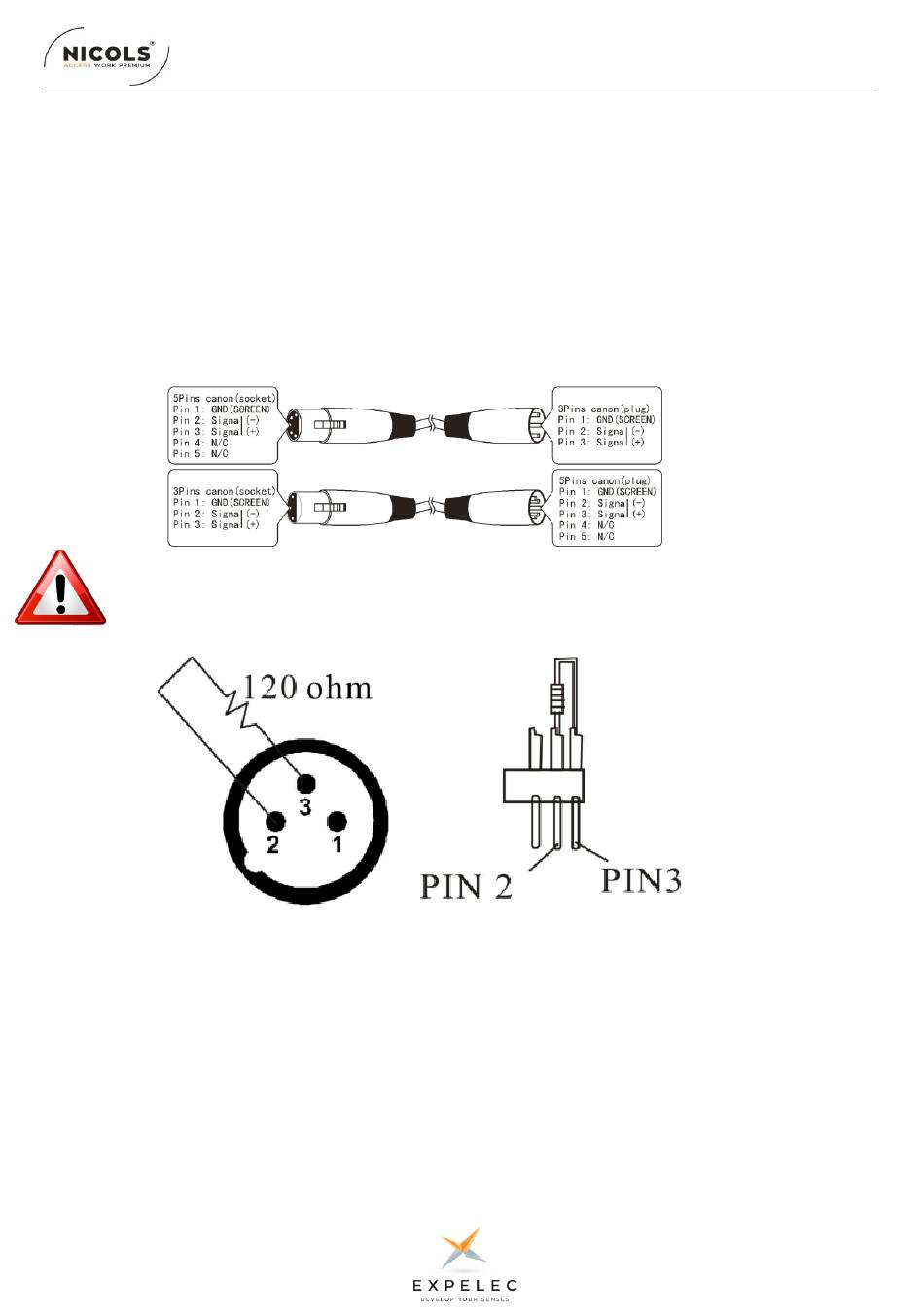

Si vous souhaitez connecter votre contrôleur DMX avec des sorties XLR 5 points, vous devez utiliser des
adaptateurs câblés comme suit :
Attention: Le dernier appareil de la chaine DMX, doit être équipé d'un bouchon de terminaison.
une résistance 120 Ohms doit être soudée entre Signal (-) et Signal (+) dans une prise XLR 3 broches et
branchée à la sortie DMX du dernier appareil.
Cela empêche le bruit électrique de perturber et de corrompre le signal de contrôle DMX, cela évite
aussi de griller des composants électronique sur la carte de pilotage DMX des robotisés. L'absence de
bouchon de terminaison sur une installation entraine l'annulation de toutes garanties.
Entrée DMX
1- Terrain
2 - Signal (-)
3 - Signal (+)
C 524
