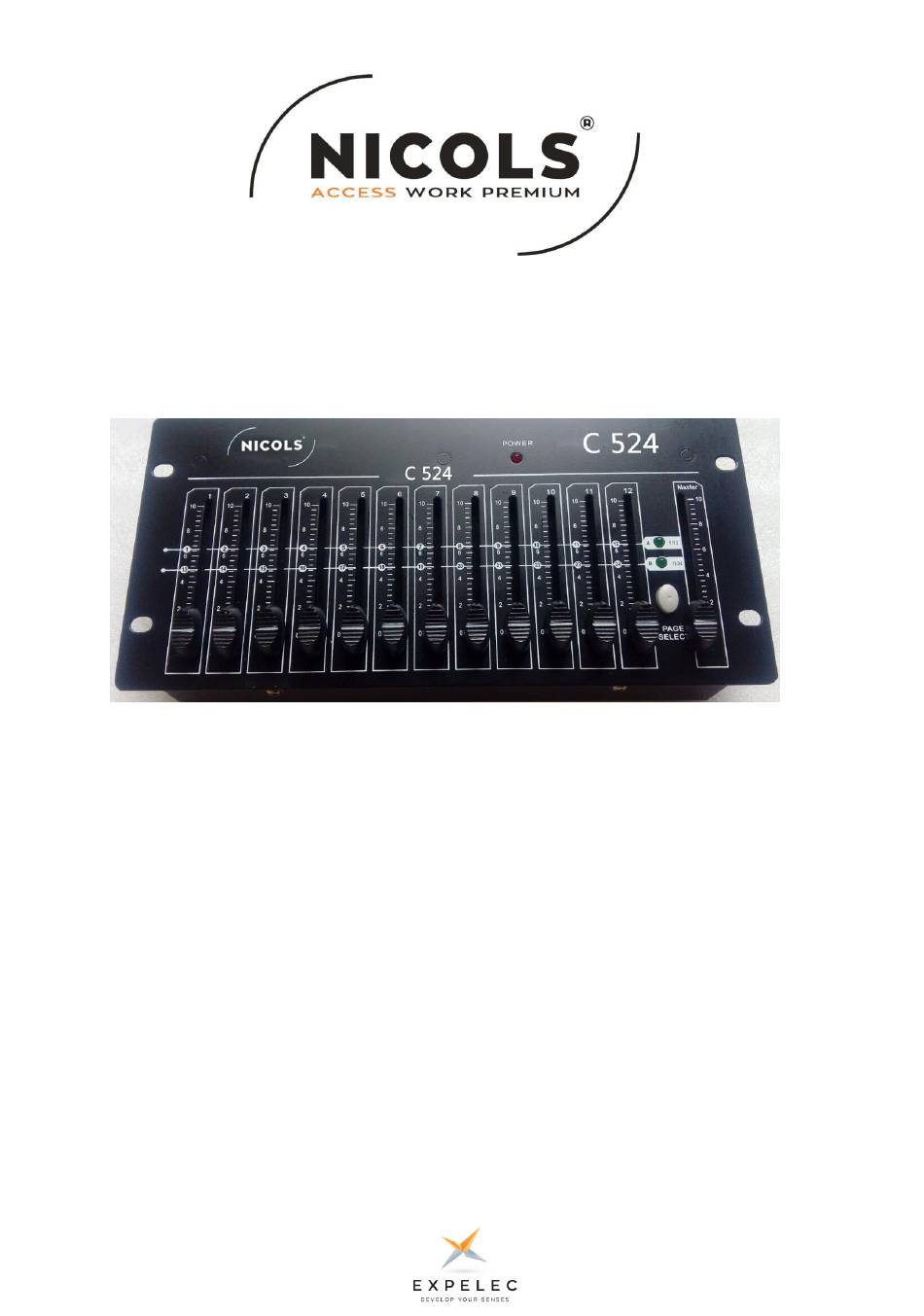

- Page 1 C 524 Manuel d’utilisation...
-
Page 2: Avant De Commencer
Manuel d’utilisation C 524 1. AVANT DE COMMENCER 1.1 Que contient l’emballage 1.2 Consignes de déballage 1.3 Consignes de sécurité 2. INTRODUCTION 2.1 Caractéristiques 2.2 Aperçu général 2.3 Aperçu du produit (de face) 2.4 Aperçu du produit (arrière) 3. MODE D’EMPLOI 3.1 Master 3.2 Faders 3.3 Page... - Page 3 Manuel d’utilisation C 524 AVANT DE COMMENCER 1.1 Que contient l’emballage 1 – Un contrôleur DMX C 524 2 – Une alimentation 240VAC -> 9VDC 100 mA Min 3 – Un manuel d’utilisation 1.2 Consignes de déballage Immédiatement après réception d'un appareil, déballez soigneusement le carton, vérifiez le contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été...
- Page 4 Manuel d’utilisation C 524 2. INTRODUCTION 2.1 Caractéristiques – Standard DMX 512 / 1900 – Contrôle de 8 projecteurs RGB maximum soit un total de 24 canaux – 1 fader MASTER pondérant la valeur de chaque canal simultanément – 12 potentiomètres linaires pour le contrôle directes de chaque canal –...
- Page 5 Manuel d’utilisation C 524 3. MODE D’EMPLOI 3.1 Master Le Potentiomètre « MASTER » réglable de 0 à 255, pondère la valeur des 24 autres canaux simultanément quelque-soit leur valeurs. 3.2 Faders Les 12 potentiomètres contrôlent chacun 2 canaux selon la page A ou B sélectionnée. 3.3 Page Select Le bouton de sélection de page permet de naviguer entre les canaux 1 à...
- Page 6 Manuel d’utilisation C 524 4.2 Raccordement des machines Raccordement de la connexion XLR: Sortie DMX Entrée DMX 1- Terrain 1- Terrain 2 - Signal (-) 2 - Signal (-) 3 - Signal (+) 3 - Signal (+) Si vous souhaitez connecter votre contrôleur DMX avec des sorties XLR 5 points, vous devez utiliser des adaptateurs câblés comme suit : Attention: Le dernier appareil de la chaine DMX, doit être équipé...
- Page 7 Manuel d’utilisation C 524 4.3 Tableau de référence pour l’assignation par DIPSWITCH (borniers)
- Page 8 XLR femelle 3 broches Configuration de la broche de données broche 1 blindage, broche 2 (-), broche 3 (+) Protocoles DMX-512 USITT est une marque déposée de la société Expelec SA commercial@expelec.fr www.expelec.fr 55 Route de la Fillière 33 (0)4.50.60.80.20...
- Page 9 C 524 User manuel...
-
Page 10: Installation
User manual C 524 1. Before you begin 1.1 What are included 1.2 Unpacking instructions 1.3 Safety instructions 2. INSTALLATION 2.1 Features 2.2 General overview 2.3 Product overview (front) 2.4 Product overview (rear panel) 3. OPERATING 3.1 Manual Mode 3.2 Review Scene or Chase 3.3 Entering program mode 4. - Page 11 User manual C 524 1.Before you begin 1.1 What are included 1) DMX-512 Controller 2) DC 9V 100mA, 90V~240V Power Adapter 3) Manual 1.2 Unpacking Instructions Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good condition.
- Page 12 User manual C 524 2. INTRODUCTION 2.1 Features * DMX512/1990 Standard * Controls 8 RGB PARs, totally 24 channels * 1 Master fader, outputs channels by the weighted average * 12 sliders for direct control of channels * DMX out: 3 pin XRL * 1x 9VDC power input + 1 On/Off switch * 9V Battery slot.
-
Page 13: Page Select
User manual C 524 3. OPERATING INSTRUCTIONS 3.1 MASTER The MASTER Fader ajustable from 0 to 255 set the weight average for each 24 channels. 3.2 FADERS Each of the 12 Faders is used to set 2 channels depending on Selected Page A or B. 3.3 PAGE SELECT PAGE SELECT button allows to toggle page A or B where the 12 faders will control channels 1 to 12 or Channels 13 to 24. -
Page 14: Fixture Linking
C 524 User manual 4.2 FIXTURE LINKING Occupation of XLR connection : DMX OUTPUT DMX OUTPUT 1- Ground 1- Ground 2 - Signal (-) 2 - Signal (-) 3 - Signal (+) 3 - Signal (+) If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter cables. The transform of the controller line of 3 pins and 5 pins (plug and socket) Caution: At the last fixture, the DMX-cable has to be terminated with a terminator.Solder a 120 resistor between Signal (-) and Signal (+) into a 3-pin XLR-plug and plug it in the... - Page 15 User manual C 524 4.3 DMX Dipswitch Quick Reference Chart...
- Page 16 3-pin XLR female socket Data pin configuration pin 1 shield, pin 2 (-), pin 3 (+) Protocols DMX-512 USITT is a registred brand of Expelec SA company export@expelec.fr www.expelec.fr 55 Route de la Fillière 33 (0)4.50.60.80.20 74370 Charvonnex - France...
