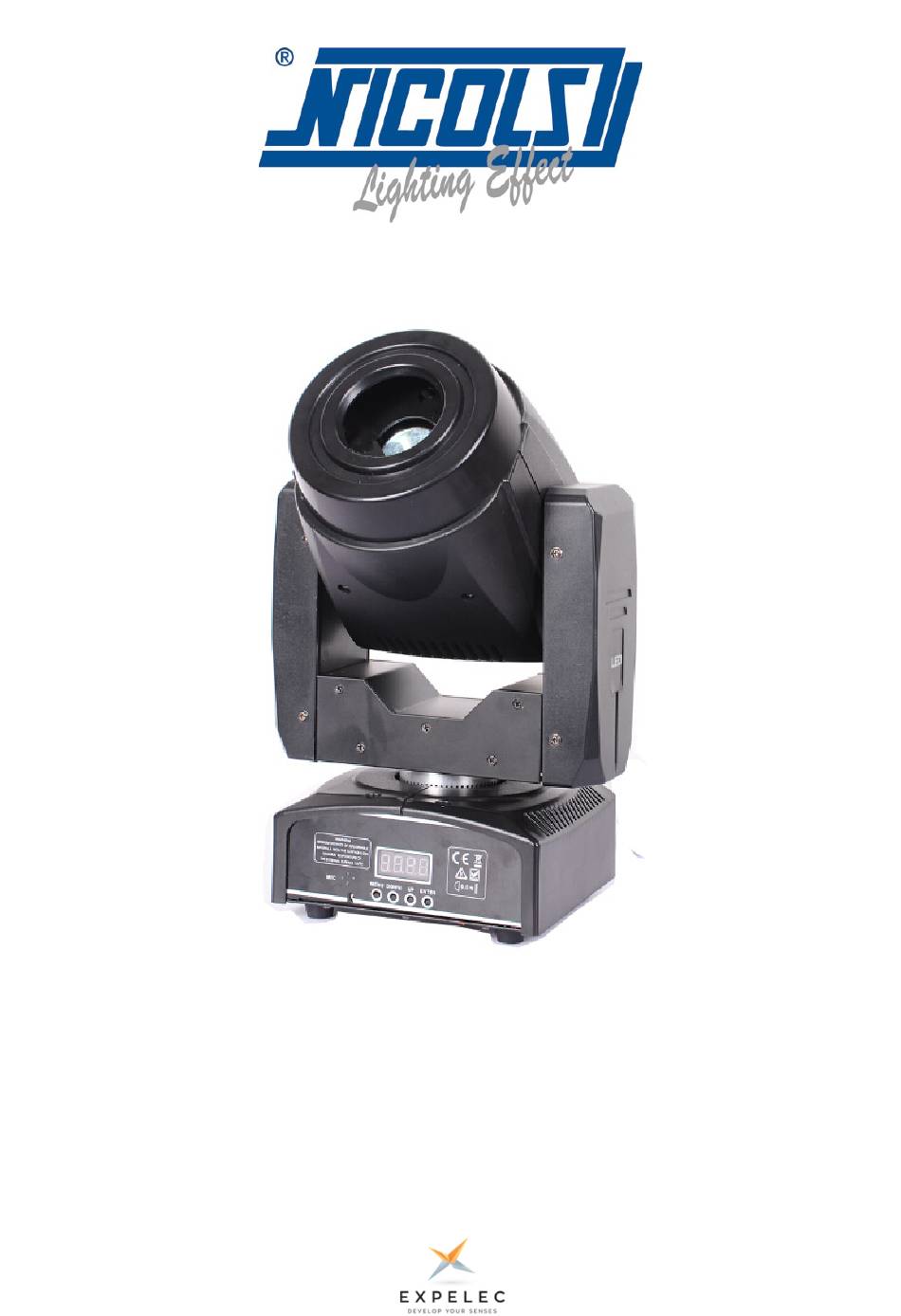

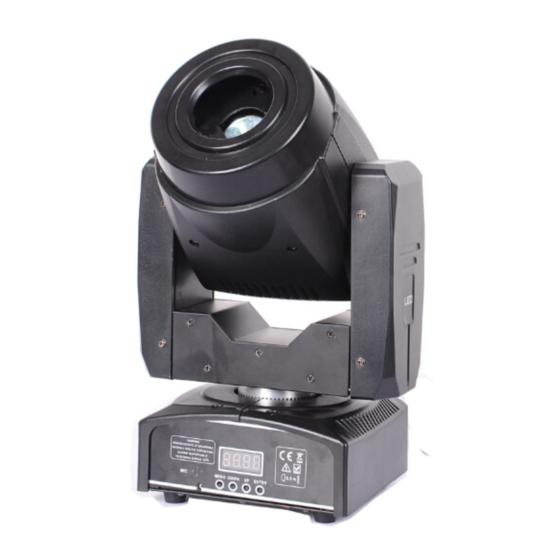

- Page 1 BIRDY XL Manuel d’utilisation...
-
Page 2: Avant De Commencer
Manuel d’utilisation BIRDY XL AVANT DE COMMENCER 1.1 Que contient l’emballage 1 – Une lyre BIRDY XL 2 – Un manuel d’utilisation 3 – Un système d’accroche 4 – Un câble d’alimentation IEC 5 – Un câble DMX 6 – Un œillet de sécurité 1.2 Consignes de déballage Immédiatement après réception d'un appareil, déballez soigneusement le carton, vérifiez le contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été... -
Page 3: Caracteristiques Techniques
Manuel d’utilisation BIRDY XL 1.4 Consignes d’installation * Ce produit peut être monté en suspension grâce à la lyre de fixation. Cette lyre peut être fixée sur une structure ou un pont de manière sécurisée, une élingue supplémentaire reste obligatoire. * Le produit doit être correctement fixé... - Page 4 Manuel d’utilisation BIRDY XL 3. Details du MENU MENU PARAMETRE VALEURS Addr Adresse DMX 001 -> 512 ChMd Mode de canal DMX 5 / 15 ch SPMd Mode de Vitesse Low / High SLMd Mode de contrôle Master / Slave SHMd Modes AUTO 1 ->...
- Page 5 Manuel d’utilisation BIRDY XL 3.2 Canaux DMX MODE 15CH Channel DMX Value Function 000 - 255 000 - 255 PAN Fin 000 - 255 TILT 000 - 255 TILT Fin 000 - 255 Vitesse PAN/TILT 000 - 255 Variateur (0-100%) 000 - 004 Shutter fermé...
- Page 6 Manuel d’utilisation BIRDY XL 3.2 Canaux DMX MODE 15CH (suite) 000 - 255 Focus 000 - 007 OPEN (Blanc) 008 - 255 Prisme 000 - 007 Sans Effet 008 - 047 Couleur AUTO 1 048 - 087 Couleur AUTO 2 088 - 127 Couleur AUTO 3 128 - 167...
-
Page 7: Depannage
Le nettoyage du système d’optique externe de l’appareil doit être fait régulièrement; 1. Nettoyez l’appareil avec un chiffon doux et utilisez un liquide de nettoyage pour vitres 2. Il est toujours recommandé d’essuyer correctement toutes les pièces de l’appareil Est une marque déposée de la Société Expelec SA commercial@expelec.fr www.expelec.fr 55 Route de la Fillière... - Page 8 BIRDY XL User Manual...
- Page 9 User manual BIRDY XL 1.Before you begin 1.1 What are included 1 – 1 BIRDY XL 2 – 1 User manual 3 – 1 hanging bracket (OMEGA) 4 – 1 IEC power cable 5 – 1 DMX cable 6 – 1 eye bolt 1.2 Unpacking Instructions Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good...
-
Page 10: Installation
User manual BIRDY XL 1.4 INSTALLATION The unit should be mounted by its screws holes on the bracket. Always ensure that the unit is firmly fixed to avoid vibrations and slipping while operating. The structure to which you are attaching the unit should be able to support 10 times the weight of the unit. -
Page 11: Menu Title
User manual BIRDY XL 3. MENU details MENU TITLE PARAMETER VALUES Addr DMX Address 001 -> 512 ChMd DMX Chan Mode 5 / 15 ch SPMd Speed Mode Low / High SLMd Run Mode Master / Slave SHMd Show Mode 1 ->... - Page 12 User manual BIRDY XL 3.2 DMX 15CH mode Channel Function 000 - 255 000 - 255 PAN Fine 000 - 255 TILT 000 - 255 TILT Fine 000 - 255 PAN/TILT Speed 000 - 255 Dimmer(0-100%) 000 - 004 Shutter closed 005 - 250 Strobe effect slow to fast 251 - 255...
- Page 13 User manual BIRDY XL 3.2 DMX 15CH Mode (end) 000 - 255 Focus 000 - 007 Open(White) 008 - 255 Prism 000 - 007 No Effect 008 - 047 Light and Color AUTO 1 048 - 087 Light and Color AUTO 2 088 - 127 Light and Color AUTO 3 128 - 167...
-
Page 14: Troubleshooting
DMX interface circuit FOR ANY PROBLEM OR MALFUNCTION, PLEASE CONTACT YOUR RESELLER 5. MAINTENANCE AND CLEANING Clean with soft cloth Always dry to parts carefully est une marque déposée de la société Expelec SA www.expelec.fr commercial@expelec.fr 33(0)4.50.60.80.20 55 Route de la Fillière...
