2VV ALFA 95 II Quick Start Manual
Hide thumbs
Also See for ALFA 95 II:
- Installation and operation manual (44 pages) ,
- Installation and operation manual (42 pages)
Related Manuals for 2VV ALFA 95 II
Summary of Contents for 2VV ALFA 95 II

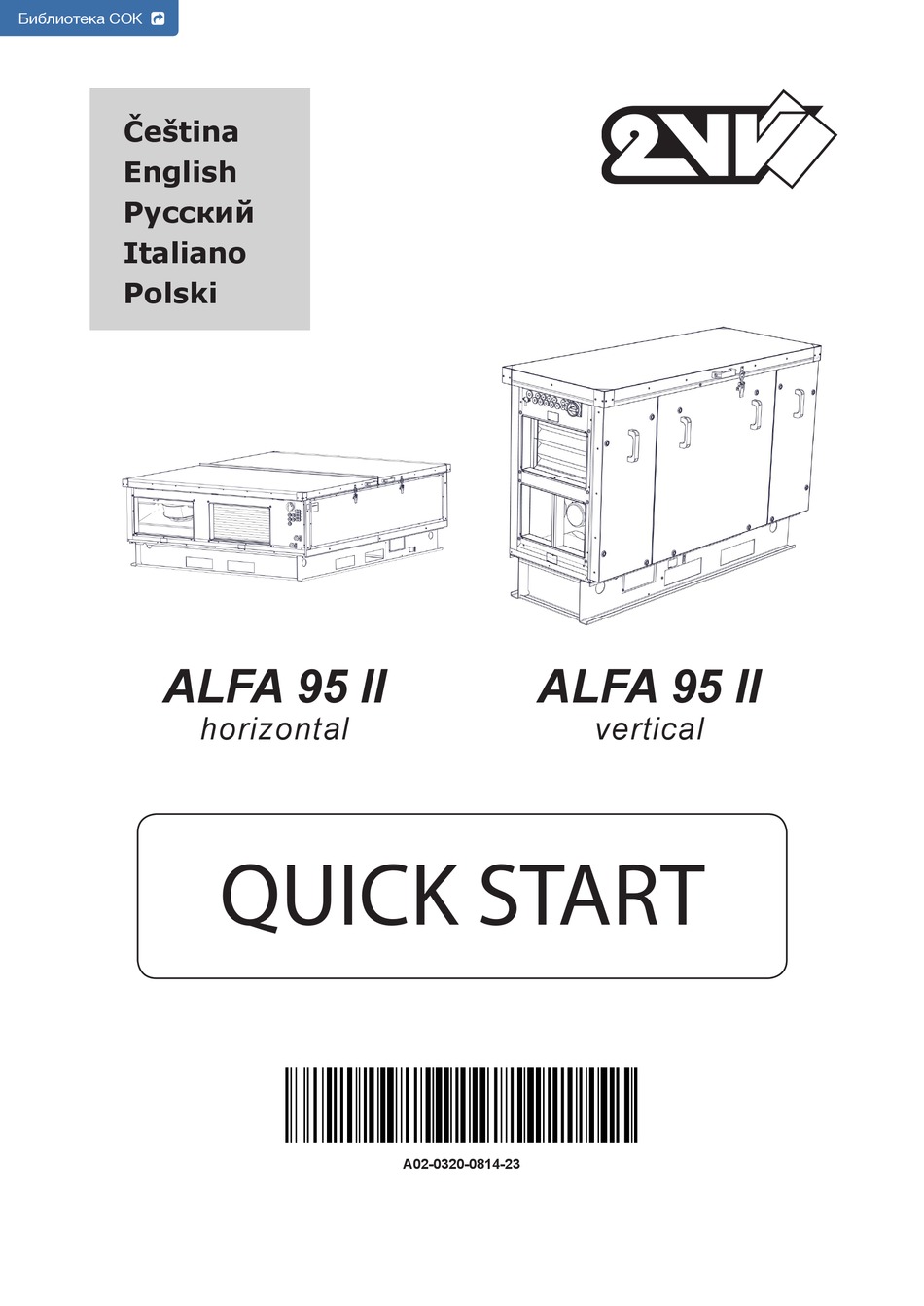

- Page 1 Библиотека СОК Čeština English Русский Italiano Polski ALFA 95 II ALFA 95 II horizontal vertical QUICK START A02-0320-0814-23...
-
Page 2: Сертификат Соответствия Ес
предусмотренного в руководстве по эксплуатации, использования и установки, изделие является безопасным. Для оценки были применены гармонизированные европейские стандарты, приведенные в соответствующем Сертификате соответствия ЕС. Текущая полная версия Сертификата соответствия ЕС содержится на странице www.2vv.cz, а также на приложенном компакт-диске. DICHIARAZIONE DI CONFORMITÀ CE Il prodotto è... - Page 3 VÝZNAM SYMBOLŮ V NÁVODU MEANING OF SYMBOLS IN THE MANUAL РУС: УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В РУКОВОДСТВЕ SIGNIFI CATO DEI SIMBOLI NEL MANUALE ZNACZENIE SYMBOLI W INSTRUKCJI POZOR! ČTĚTE POZORNĚ! TECHNICKÉ ÚDAJE WARNING! READ CAREFULLY! TECHNICAL INFORMATION ВНИМАНИЕ! ЧИТАЙТЕ ВНИМАТЕЛЬНО! ТЕХНИЧЕСКИЕ ДАННЫЕ ATTENZIONE! DA LEGGERE CON ATTENZIONE INFORMAZIONI TECNICHE...
- Page 4 HLAVNÍ SOUČÁSTI MAIN COMPONENTS РУС: ОСНОВНЫЕ ЧАСТИ PARTI GENERALI CZĘŚĆI PODSTAWOWA 1 – Hlavní Vypínač 2 – Regulace 3 – Filtr 4 – Ventilátor 5 – Odvod kondenzátu 1 – Main switch 2 – Regulator 3 – Filter 4 – Ventilator or fan 5 –...
- Page 5 TYPE ROZMĚRY 1540 1100 1060 DIMENSIONS 1500 1830 1540 1500 РУС: РАЗМЕРЫ DIMENSIONI 2500 2140 1855 1815 WYMIARY 3500 2340 2020 1980 1060 1300 1500 1600 1330 1540 1815 1100 1060 1900 1300 1650 1830 1540 1500 1600 1980 1900 1850 2140 1855...
- Page 6 ROZMĚRY DIMENSIONS РУС: РАЗМЕРЫ DIMENSIONI WYMIARY SION ICAL VERSION VERTICAL VERSION TYPE 1500 1594 1594 1128 1095 1894 1128 1095 1500 1894 1128 1095 B-38 B-38 A-30 A-30 A-30 HR95-080 1594 HR95-150 1894 1128 1095...
- Page 7 ROZMĚRY DIMENSIONS AL VERSION РУС: РАЗМЕРЫ DIMENSIONI WYMIARY 2164 1427 1427 1427 1058 2622 1402 1058 1402 1402 1178 2622 1402 1178 1402 1402 1542 2622 1402 1542 1402 1024 1024 1402 1024 2500 ~ 5500 Velikost B-38 B-38 A-30 A-30 A-30 HR95-250...
- Page 8 TECHNICKÉ ÚDAJE TECHNICAL INFORMATION РУС: ТЕХНИЧЕСКИЕ ДАННЫЕ INFORMAZIONI TECNICHE DANE TECHNICZNE ELEKTRO INSTALACE • Instalace smí být provedena profesionálně vyškoleným elektrikářem. Musí být dodrženy všechny národní předpisy a směrnice. • Elektrická schémata na výrobku jsou nadřazena schématům prezentovaným v tomto manuálu! •...
- Page 9 Pouze jednotka určená pro venkovní insta- laci může být instalována do nechráněného venkovního prostředí o teplotě od -20 °C do +60 °C. The unit must be used outdoors in a dry protected area, with an ambient tempera- ture of -20 °C to +60 °C. РУС: Устройство...
- Page 10 PŘÍSTUPOVÉ VZDÁLENOSTI POTŘEBNÉ PRO SERVIS JEDNOTKY DIMENSIONS OF THE UNIT РУС: РАЗМЕРЫ УСТРОЙСТВА DIMENSIONI DELL‘UNITÀ WYMIARY JEDNOSTKI Type 1000 1000 HR95-080..-..-..HR95-150..-..-..1000 1000 HR95-250..-..-..1000 1000 HR95-350..-..-..1000 1200 1000 HR95-080..-..-..1000 HR95-150..-..-..HR95-250..-..-..1000 HR95-350..-..-..1100 1000 HR95-450..-..-..1300 1200 HR95-550..-..-..
- Page 11 BEZPEČNÁ INSTALAČNÍ VZDÁLENOST SAFETY INSTALLATION DISTANCES РУС: РАССТОЯНИЕ ДО ОКРУЖАЮЩИХ ПРЕДМЕТОВ DISTANZA CONSIGLIATA BEZPIECZNA ODLEGŁOŚĆ INSTALACJI...
- Page 12 3500 V 2565 2200 4500 V 1005 2565 2200 5500 V 1368 2565 1276 2200 800 H 1420 1300 1500 H 1426 1710 1354 1600 2500 H 1751 2030 1679 1900 UKOTVENÍ JEDNOTKY 3500 H 1911 2220 1839 1900 ANCHORING THE UNIT РУС: ЗАКРЕПЛЕНИЕ...
- Page 13 Jednotka musí být přichycena k podkladu tak, aby nemohlo dojít k svévolnému posunutí. The unit must be fixed to the base to prevent arbitrary displacement. РУС: Устройство должно быть прикреплено к основанию таким образом, чтобы предотвратить произвольное смещение. L’unità deve essere fissata alla base in maniera tale che sia impedito lo spostamento Jednostka przymocowana musí...
- Page 14 NAPÁJECÍ KABEL CONNECTING CABLE РУС: КАБЕЛЬ ПИТАНИЯ CAVO DI ALIMENTAZIONE KABEL ZASILAJĄCY PŘIPOJENÍ ODVODU KONDENZÁTU CONNECTING THE CONDENSATE DRAIN РУС: ПОДСОЕДИНЕНИЕ УДАЛЕНИЯ КОНДЕНСАТА IMPIANTO DI SCARICO DELLA CONDENSA PODŁĄCZENIE SPUSTU KONDENSATU...
- Page 15 Integrated preheater - optional Integrovaný předehřívač - volitelné Интегрированный подогреватель - опционально Zintegrowany podgrzewacz - opcjonalnie Un pre-riscaldamento integrato - opzionale...
- Page 16 Kompletní manuál Full manual РУС: Полное руководство Manuale completo Pełna instrukcja obsługi...
- Page 18 Copyright © 2VV Všechna práva vyhrazena. CONTACT 2VV, s.r.o. Poděbradská 289, 530 09 Pardubice Česká republika Internet: http://www.2vv.cz/contact.distribution.php...
