Summary of Contents for TOBIAS GRAU TM01-0

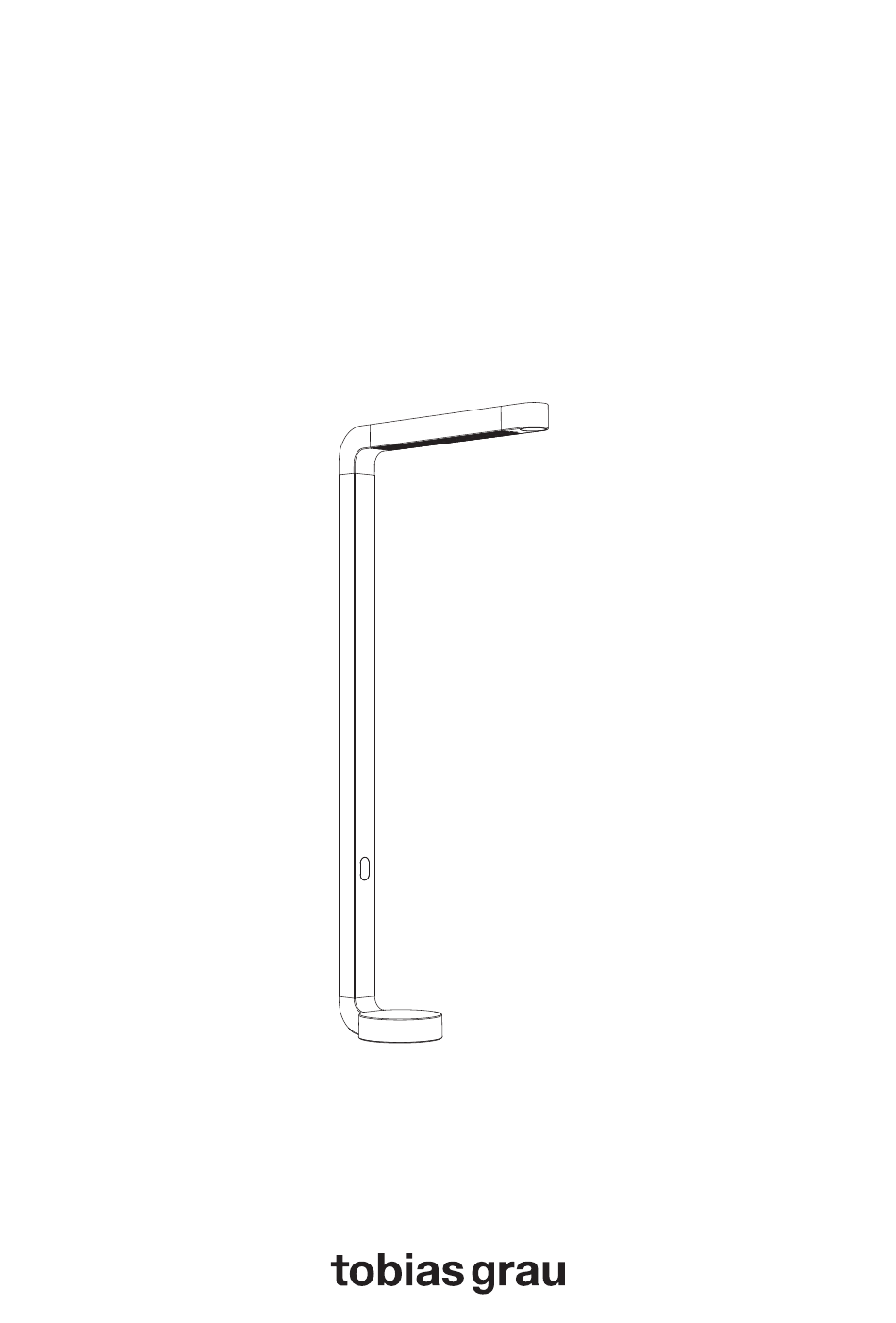

- Page 1 Bedienungsanleitung Deutsch User Manual English TEAM HOME black TM01-0 white TM01-1 grey TM01-2 light blue TM01-3...
- Page 2 TEAM HOME...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Table of contents Technische Daten / Technical data TEAM HOME Sicherheitshinweise, Allgemeine Hinweise Safety instructions, General information Pflegehinweise, Garantie Care instructions, Guarantee Lieferumfang / Scope of delivery TEAM HOME Maße / Dimensions TEAM HOME Montage / Assembly Demontage / Disassembly Funktionen Functions Fehlerdiagnose... - Page 4 Technische Daten TEAM HOME PRI 220-240V / 50-60 Hz / SEC max. 60V 600mA / 40W LED Dieses Produkt enthält eine Lichtquelle der Energieeffizienz- klasse C. Diese kann nur vom Hersteller ausgetauscht werden. Dieses Produkt enthält eine Lichtquelle der Energieeffizienz- klasse E.
-
Page 5: Technische Daten / Technical Data Team Home
Technical data TEAM HOME PRI 220-240V / 50-60 Hz / SEC max. 60V 600mA / 40W LED This product contains a light source of energy efficiency class C. The LEDs can be replaced by the producer only. This product contains a light source of energy efficiency class E. The LEDs can be replaced by the producer only. - Page 6 Sicherheitshinweise Allgemeine Hinweise Die Leuchte darf nicht geöffnet Bitte lesen Sie sich diese Anleitung werden. vor der Montage sorgfältig durch. Sie vermeiden dadurch Fehler, die zu ei- ner Funktionsstörung führen könnten. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Diese Leuchte wurde für die Nutzung im Innenbereich entwickelt und ist zur Beleuchtung von Räumen bestimmt.
- Page 7 Safety instructions General information The luminaire must not be Please read this manual carefully be- opened. fore assembly and mounting. This will help avoid errors that could lead to a malfunction. Keep this manual for future reference. This luminaire has been developed for indoor use and is intended for the lighting of rooms.
- Page 8 Pflegehinweise Garantie Bitte reinigen Sie diese Leuchte mit Sie haben ein hochwertiges Produkt einem trockenen Tuch, am besten mit erworben, das mit äußerster Sorg- einem Microfasertuch für empfind- falt hergestellt und verpackt wurde. liche Oberflächen. Reinigen Sie die Sollten Sie dennoch Grund zur Be- Leuchte erst, nachdem sie abgekühlt anstandung haben, wenden Sie sich ist.
-
Page 9: Care Instructions, Guarantee
Care instructions Guarantee Please clean this luminaire with a dry You have purchased a high-quali- cloth. We recommend microfibre ty product that was produced and cloths for sensitive surfaces. packaged with the utmost care. Only clean the luminaire after it has Should you nevertheless have cooled down. -
Page 10: Lieferumfang / Scope Of Delivery Team Home
Lieferumfang TEAM HOME Scope of delivery TEAM HOME Lieferumfang Anzahl Package contents Quantity Leuchtkopf Luminaire head Schaft Shaft Leuchtenfuß Base Abdeckung Cover Inbusschlüssel Allen key Schrauben M5x16 M5x16 screws Unverlierbarkeitsscheiben Captive washer TEAM HOME... -
Page 11: Maße / Dimensions Team Home
Maße TEAM HOME Dimensions TEAM HOME Bitte überprüfen Sie die Leuchte 46cm x 4,8cm vor dem Gebrauch auf optische Mängel oder Kratzer. Sobald das Produkt in Betrieb genommen wurde, erlischt das Recht auf Reklamationen wegen ästhetischer Mängel. This product must be checked for visual defects, and/or scratches, before use. -
Page 12: Montage Assembly
Montage Assembly Entfernen Sie die Abdeckung des Leuchtenfußes. Remove the cover of the lamp base. TEAM HOME... - Page 13 Montage Assembly Für eine einfachere Montage setzen Sie zunächst die Schrauben in den Fuß und fixieren diese mit den Unverlierbarkeitsscheiben. Legen Sie den Schaft auf eine weiche Unterlage (z.B. Decke) auf einen Tisch, achten Sie hierbei auf die richtige Ausrichtung. Ziehen Sie die Schrau- ben leicht an und richten den Fuß...
- Page 14 Montage Assembly Setzen Sie die Abdeckung ein. Insert the cover. TEAM HOME...
- Page 15 Montage Montage Assembly Assembly Setzen Sie den Leuchtenkopf auf den Schaft, achten Sie dabei darauf die Kabel nicht einzuklemmen. Ziehen die vier Schrauben leicht an. Place the lamp head on the shaft, taking care not to pinch the cables. Lightly tighten the four screws. Richten Sie den Leuchtenkopf ge- rade aus und ziehen Sie die Schrau- ben mit dem Inbusschlüssel fest.
- Page 16 Montage Assembly Stecken Sie den achtpoligen Stecker in die Buchse. Insert the eight-pin plug into the socket. Stecken Sie den Modularstecker in die mit „1“ gekennzeichnete Buchse. Plug the modular connector into the socket marked “1”. Setzen Sie die Abdeckung ein. Put the cover in place.
-
Page 17: Demontage Disassembly
Demontage Disassembly Entfernen Sie zur Demontage zunächst die gewölbte Abdeckung am Leuchtenkopf. Drücken Sie dafür vorsichtig auf die Abdeckung und ziehen Sie sie zu sich heran. Gehen Sie nun genau wie bei der Montage vor, bloß in umgekehrter Reihenfolge. Gently press the lamp cover to release and pull it towards you. -
Page 18: Funktionen
Funktionen Einschalten / Ausschalten – Bewegungssensor Dimmen Konstantlichtregler Kurzes Tippen: Ein / Aus Lange Berührung: Dimmen Status-LED 5x kurzer Touch: Wechsel zwischen automatischem und manuellem Modus. Der automatische Modus umfasst folgende Funktionen: • Der Bewegungssensor ist aktiv. Wenn der Sensor 15 Minuten lang keine Bewegung erkennt, schaltet sich die Leuchte automatisch aus. -
Page 19: Functions
Functions On / off – dim Motion sensors Short touch: on / off Constant light regulator Long touch: dim 5 short taps: switch between manual Status-LED and automatic mode. Automatic mode includes the following functions: • Activated movement sensor: When the movement sensor detects no movement for 15 minutes, the lamp switches off automatically. -
Page 20: Fehlerdiagnose
Fehlerdiagnose Problem Mögliche Ursachen Behebung Der Konstantlichtre- Der manuelle Modus Tippen Sie fünfmal kurz gler funktioniert nicht ist aktiv. Das Statuslicht auf den Touch-Schalter, (die Leuchte dimmt leuchtet blau. um den automatischen z.B. nicht automatisch Modus zu aktivieren. hoch, wenn es in der Das Statuslicht erlischt. -
Page 21: Fault Diagnosis
Fault diagnosis Problem Possible cause Possible solution The constant light The lamp is set to ma- Tap 5 times on the tou- controller does not nual mode (Status LED ch panel to switch back work (for example, the blue). to automatic mode space gets dark, but (Status LED goes out). - Page 22 Notizen TEAM HOME...
- Page 23 Notes TEAM HOME...
- Page 24 Tobias Grau GmbH Tobias Grau GmbH BR 06 1631 TEAM BR 06 1638 TEAM indirekt direkte LED indirekte LED Endkontrollnummer 2 Jahre Garantie 5 Jahre Garantie auf die LED Final inspection number 2 year guarantee 5 year guarantee of LED...
