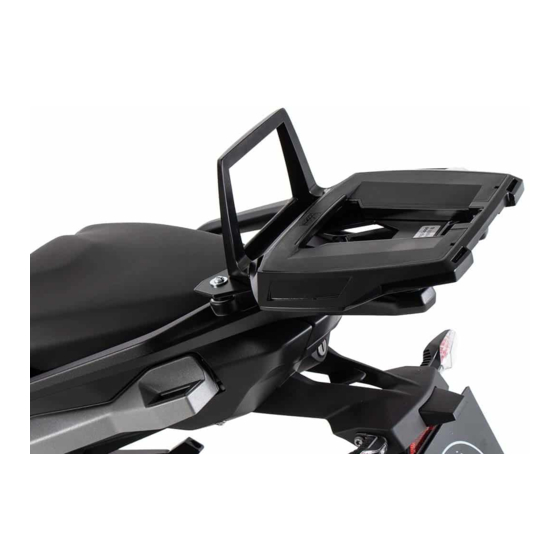

DUCATI Multistrada 1200 Enduro
ab Baujahr 2016 / from date of manufacture 2016
Artikel Nr.: / Item-no.:
Alurack
7560
652
DUCATI Multistrada 950
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
Alurack
7552
652
INHALT
CONTENTS
Kombinierbar mit Original Kofferträger / Combinable with original side carrier
1x
700009518 Gepäckbrücke
Bei Bestellung eines Aluracks zusätzlich:
1
799.901HB Alu-Rack
1
799.902HB TC-Bügel für Alu-Rack
1
799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1
700008650 Easyrack
1
700008647 Abdeckblende links
1
700008648 Abdeckblende rechts
1x
700009519 Schraubensatz:
4x
Zylinderschraube Innensechskant M6x40
2x
Zylinderschraube Innensechskant M6x20
2x
Zylinderschraube Innensechskant M6x16
4x
Zylinderschraube Innensechskant M6x12
4x
Viereck-Scheibe 20x20x ø6,4
4x
U- Scheibe Ø6,4
2x
Aludistanz Ø15xØ9x25
2x
Selbstsichernde Mutter M6
1x
Moosgummiband 10cm
1x
700009518 Rack carrier
When ordering a Alurack:
1
799.901HB alu-rack
1
799.902HB bow for Alu-rack
1
799.903HB plastic cover for rack
When ordering a Easyrack:
1
700008650 Easyrack
1
700008647 plastic cover left
1
700008648 plastic cover right
1x
700009519 Screw kit:
4x
allen screw M6x40
2x
allen screw M6x20
2x
allen screw M6x16
4x
allen screw M6x12
4x
special washer 20x20x ø6,4
4x
washer ø6,4
2x
alu spacer Ø15xØ9x25
2x
self lock nut M6
1x
foam rubber strip 10cm
Easyrack
01 01
Easyrack
01 01
Easyrack
Kombinierbar mit C-Bow Halter / Combinable with C-Bow holder
7560
661
01 01
schwarz/black
7552
661
01 01
schwarz/black
Alurack
1
