Summary of Contents for Novus NHDC-5VE-5101

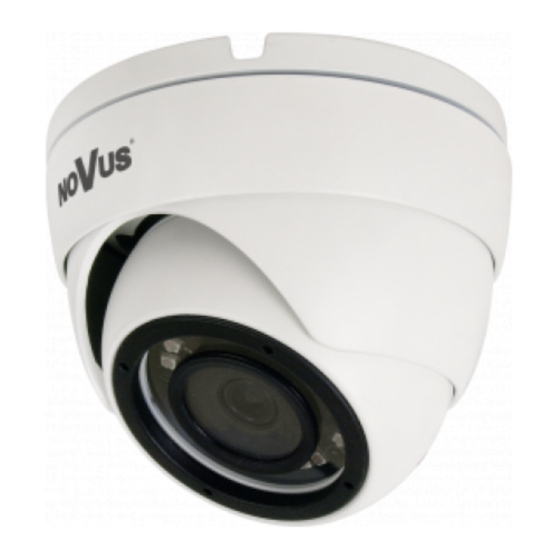

- Page 1 U s e r ’ s m a n u a l NHDC-5VE-5101 NHDC-5H-5101...
- Page 2 NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0 DIRECTIVES AND PRELIMINARY INFORMATION THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
-
Page 3: Important Safeguards And Warnings
NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. -
Page 4: General Information
INSTALLATION PARAMETERS IP 66 (details in the user’s manual on page 7) Degree of Protection 12 VDC Power Supply NHDC-5VE-5101: 2.5 W, 5.5 W (IR on) Power Consumption NHDC-5H-5101: 2.5 W, 5.6 W (IR on) -30°C ~ 40°C Operating Temperature max. - Page 5 NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0 GENERAL INFORMATION 2. Camera dimensions NHDC-5H-5101: aluminium, white, fully cable managed wall mount bracket in-set included. Weight: 0.5 kg. NHDC-5VE-5101: aluminium, white. Weight: 0.4 kg All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
- Page 6 NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0 GENERAL INFORMATION 3. Contents of the package After opening, make sure that the package contains the following items: • Camera • Bag with mounting accessories • User manual If any of the items has been damaged in transit or is missing, pack the contents back into the original packaging and contact the supplier.
-
Page 7: Installation And Electrical Connections
• Loosen the lock screws and adjust the position of the camera. • After completing the adjustment, screw and tighten the lock screws. 4.2. Vandal proof cameras - NHDC-5VE-5101 • Loosen the Allen screw locking the base. • Remove the camera cover, take the camera out of the base. - Page 8 NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0 SETTINGS 6. Settings - camera’s menu 6.1. Access to the menu Access to the camera menu is possible from the recorder menu: • with the use of the PTZ menu: then entering the menu and confirming changes is done by pressing the "Iris +"...
- Page 9 NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0 SETTINGS SAVE&EXIT - saves the changes and exits the menu. EXIT - closes the menu without saving changes. Closing the menu with the EXIT option does not cancel the previously introduced changes. These changes remain in effect until a reset is performed or the camera is powered off and on.
- Page 10 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 30.07.2021 PF, MK v1.0...
- Page 11 I n s t r u k c j a o b s ł u g i NHDC-5VE-5101 NHDC-5H-5101...
- Page 12 NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0 DYREKTYWY I INFORMACJE WSTĘPNE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z późniejszymi zmianami) - zwana Dyrektywą...
-
Page 13: Warunki Bezpieczeństwa
NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. -
Page 14: Informacje Ogólne
BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE Klasa szczelności IP 66 (szczegóły w instrukcji obsługi na stronie 7) Zasilanie 12 VDC NHDC-5VE-5101: 2.5 W, 5.5 W (IR wł.) Pobór mocy NHDC-5H-5101: 2.5 W, 5.6 W (IR wł.) Temperatura pracy -30°C ~ 40°C Wilgotność... - Page 15 INFORMACJE OGÓLNE 2. Wymiary kamer NHDC-5H-5101: obudowa aluminiowa, w kolorze białym, uchwyt ścienny z przepustem kablowym w zestawie. Masa: 0.5 kg. NHDC-5VE-5101: obudowa aluminiowa, w kolorze białym. Masa: 0.4 kg Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
- Page 16 NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0 INFORMACJE OGÓLNE 3. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera • Torebka z akcesoriami montażowymi • Instrukcja obsługi. Jeżeli którykolwiek z elementów został uszkodzony w transporcie lub brakuje go, należy spakować...
- Page 17 • Poluzować śruby mocujące stopę i dokonać regulacji położenia kamery. • Po zakończeniu regulacji dokręcić do oporu śruby mocujące stopę. 4.2. Kamery w obudowie wandaloodpornej - NHDC-5VE-5101 • Poluzować śrubę imbusową blokującą podstawę. • Zdjąć osłonę kamery, wyjąć kamerę z podstawy.
- Page 18 NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0 USTAWIENIA 6. Ustawienia - menu kamer 6.1. Dostęp do menu Dostęp do menu kamer jest możliwy z poziomu rejestratora: • z wykorzystaniem menu PTZ: wtedy wejście do menu i zatwierdzanie zmian odbywa się po naciśnięciu przycisku „Przysłona +”...
- Page 19 NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0 USTAWIENIA SAVE&EXIT - zapisuje wprowadzone zmiany i zamyka menu. EXIT - zamyka menu bez zapisywania zmian. Zamknięcie menu opcją EXIT nie powoduje wycofania wprowadzonych wcześniej zmian. Zmiany te obowiązują do momentu wykonania resetu lub wyłączenia i włączenia zasilania kamery.
- Page 20 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 30.07.2021 PF, MK...
