Page 1: Installation Instructions
Installation Instructions 36 Inch Built-In Refrigerator Models: EF36LNBSS, EF36RNBSS, IF36LNBOL, IF36RNBOL Part No. 103677 Rev. C/W10168926... -
Page 2: Table Of Contents
The model and serial number are printed on the appliance data label. The label is located inside the refrigerator on the right. All specifications subject to change without notice. Dacor assumes no liability for changes to specifications. Table of Contents Installation Instructions ...13-20 Unpack the Refrigerator... -
Page 3: Refrigerator Safety
Refrigerator Safety You can be killed or seriously injured if you don't follow WARNING Tip Over Hazard Refrigerator is top heavy and tips easily when not completely installed. Keep doors taped closed until refrigerator is completely installed. Use two or more people to move and install refrigerator. -
Page 4: Model Identification

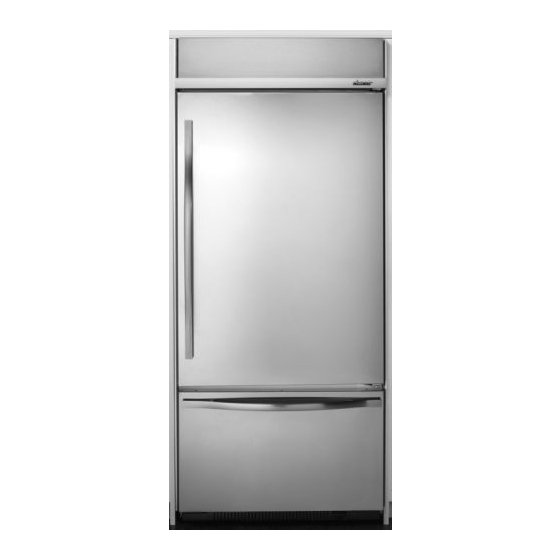

Model Identification EF36LNBSS EF36RNBSS Refrigerator equipped with stainless steel doors. Refrigerator equipped with stainless steel doors. Top door is hinged on left, handle mounts on right. Top door is hinged on right, handle mounts on left. IF36LNBOL IF36RNBOL Refrigerator equipped with unfinished doors designed for Refrigerator equipped with unfinished doors designed for installation of custom panels and handles. -
Page 5: Installation Requirements
† TORX is a registered trademark of Textron Innovations Inc. Installation Requirements Location Requirements Your Dacor refrigerator can be recessed in an opening between cabinets or installed at the end of a cabinet run using a side panel to enclose the refrigerator. -
Page 6: Location Requirements
35½” (90.2 cm) 24" (60.96 cm) min. NOTE: Flooring under refrigerator must be at same level as the room. Face of cabinet must be plumb. Installation Requirements Electrical Requirements Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection. -
Page 7: Water Supply Requirements
NOTE: If the water shut off valve is in the back wall behind the refrigerator, it must be at an angle so that the tube is not kinked when the refrigerator is pushed into its final position. Access hole within 1/2”... -
Page 8: Product Dimensions
25³⁄ ” (64.5 cm). The power cord is 84” (213 cm) long. ƒ The water line attached to the back of the refrigerator is 5 ft. ƒ (1.5 m) long. Height dimensions are shown with leveling legs extended ¹⁄... - Page 9 The custom door panels and adjacent cabinets for models series IF36 must be designed so that there is sufficient clearance for the doors to swing open. If the refrigerator is to be installed close to the wall, see Door Swing 90° on the following page.
-
Page 10: Door Panels And Cabinet Clearance
Refrigerator to Cabinet Clearance Allow a minimum of 4½” (11.4 cm) of space between the side of the refrigerator and a corner wall. More clearance may be needed if thicker custom panels or custom handles are used. Do not overlook baseboards. -
Page 11: Custom Panels And Handles
The custom panels must have backer panels attached in order to mount them to the refrigerator. It is most common to work with three panels, as shown in the graphic below. A decorative overlay panel, a ¹/... -
Page 12: Custom Panels And Handles
Any handle designed for use with an appliance should produce satisfactory results. Mounting screw length varies with the total thickness of the panels. IMPORTANT: Dacor does not advise the use of single pull knobs. 1" (2.54 cm) Trim frame surrounding door 20"... -
Page 13: Custom Side Panels
Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run. You may choose an inset or recessed inset panel installation for model IF36. -
Page 14: Installation Requirements
Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run. You may choose an inset, flush or recessed inset panel installation for model EF36. -
Page 15: Installation Instructions
If you receive a damaged product, immediately contact your ƒ dealer or builder. Do not install or use a damaged appliance. Do not remove the protective film until the refrigerator is in its ƒ operating position. All four leveling legs must contact the floor to support and ƒ... -
Page 16: Install Anti-Tip Boards
Securely attach one or two 2” x 4” x 32” (5 cm x 10 cm x 81 cm) boards to wall studs behind refrigerator. Use six #8 x 3” (7.6 cm) (or longer) wood screws. The wood screws must be screwed into the studs at least 1½”... -
Page 17: Plug In Refrigerator
Move the refrigerator straight back, evenly into the opening. Be sure that the refrigerator side trims are not interfering with the door opening. Also, be sure that the water tubing is not kinked and the power supply cord is on top of the refrigerator. Water System Preparation. WARNING... -
Page 18: Level And Align Refrigerator
B. Front leveling bolt Adjust the leveling legs to level and align the refrigerator from left to right and front to back so that the refrigerator is level and aligned with the cabinets. The cabinet surface must be plumb for the ideal fit of the refrigerator side trim. -
Page 19: Custom Panel And Handle Installation
Create custom door overlay panels according to the ƒ specifications in the Custom Panels and Handles section. Dacor is not responsible for customer installed molding or ƒ decorative panels that need to be removed or replaced to service the refrigerator. -
Page 20: Adjust Doors
Installation Instructions Adjust Doors Door Swing Adjustment Check that the refrigerator door can open freely. If the door opens too wide, remove the door stop screw or screws (depending on your model) from the bottom hinge with a Torx T15 screwdriver. -
Page 21: Install Side Panel(S)
If the built-in area depth is 25” (63.5 cm) or more, the side panels can be installed inside the side trim or attached to the outside of the side trim. IMPORTANT: Dacor is not responsible for customer installed molding or decorative panels that need to be removed or replaced to service the refrigerator. -
Page 22: Complete Installation
Discard the first three batches of ice produced. ƒ Installation Instructions Any questions or problems with this installation should be directed to your Dacor dealer or the Dacor Customer Service Team at (800) 793-0093. You may also visit our web site at www.Dacor. com. Power On/ If you need service, be sure to have the model and serial numbers when you call. -
Page 23: Français
Instructions d’installation RÉFRIGÉRATEUR ENCASTRÉ de 36” Modèles : EF36LNBSS, EF36RNBSS, IF36LNBOL, IF36RNBOL... - Page 24 Toutes les spécifications sont sujettes à modification sans préavis. Dacor n’assume aucune responsabilité en cas de modification des spécifications. Table of Contents Instructions d’installation ...35-42 Déballage du réfrigérateur ...
-
Page 25: Sécurité Du Réfrigérateur
Sécurité du réfrigérateur... -
Page 26: Model Identification
Identification des modèles EF36LNBSS EF36RNBSS Réfrigérateur équipé de portes en acier inoxydable. Réfrigérateur équipé de portes en acier inoxydable. Porte supérieure avec charnière à gauche, poignée montée Porte supérieure avec charnière à droite, poignée montée à à droite. gauche. IF36LNBOL IF36RNBOL Réfrigérateur équipé... -
Page 27: Exigences D'installation
† TORX est une marque déposée de Textron Innovations Inc. Exigences d’installation Exigences d’emplacement Le réfrigérateur Dacor peut être encastré dans une ouverture entre des placards ou installé à l’extrémité d’une rangée de placards en utilisant un panneau latéral pour compléter la finition. -
Page 28: Spécifications Électriques
Exigences d’emplacement (suite) Une prise de courant à 3 alvéoles reliée à la terre doit être ƒ installée à 4” (10,2 cm) du côté droit des placards ou du panneau d’extrémité. Voir Spécifications électriques pour plus d’information. Le robinet d’arrêt doit se trouver dans le placard inférieur, ƒ... -
Page 29: Exigences De L'alimentation En Eau S
Exigences de l’alimentation en eau Toutes les installations doivent être conformes aux exigences ƒ des codes locaux de plomberie. Le robinet d’arrêt doit se trouver dans le placard inférieur, ƒ d’un côté ou de l’autre du réfrigérateur ou à un autre endroit facilement accessible. -
Page 30: Dimensions Du Produit
Dimensions du produit Vue latérale : La profondeur de l’avant de la grille supérieure à l’arrière du ƒ placard du réfrigérateur est de 25³⁄ La longueur du cordon d’alimentation électrique est de 84” ƒ (213 cm). La canalisation d’eau fixée à l’arrière du réfrigérateur mesure ƒ... -
Page 31: Dégagements Des Panneaux De Porte Et Des Placards
Distances de dégagement pour panneaux de porte et placard – modèles de la série IF36 Pour les modèles de la série IF36, lors de la conception des panneaux de porte personnalisés et des placards adjacents, veiller à prévoir un espace suffisant pour le pivotement des portes. Si le réfrigérateur doit être installé à proximité du mur, voir Porte – ouverture à... - Page 32 Distances de dégagement pour panneaux de porte et placard – modèles de la série IF36 (suite) Pivotement à 90° Dimensions réelles Dégagement réfrigérateur/placard Prévoir un dégagement de 4½” (11,4 cm) ou plus entre le côté du réfrigérateur et un mur d’angle. Un espace plus important peut être nécessaire si le réfrigérateur est doté...
- Page 33 Panneaux et poignées personnalisés – modèle de la série IF36 Pour les modèles de la série IF36, l’emploi de panneaux décoratifs personnalisés permet d’agencer l’extérieur de votre réfrigérateur à l’ensemble du décor de la cuisine et d’utiliser des poignées personnalisées pour une plus grande souplesse d’agencement.
-
Page 34: Panneaux Et Poignées Personnalisés
Exigences d’installation Poignées personnalisés Dacor recommande l’emploi de poignées avec pièces de traction en D de taille supérieure. Si des vis à tête de taille supérieure sont utilisées, on doit les encastrer dans le lamage du panneau avant l’installation des poignées. -
Page 35: Panneaux Latéraux Personnalisés
Panneaux latéraux personnalisés – modèle IF36 Les panneaux latéraux personnalisés peuvent être nécessaires lorsqu’il n’y a pas suffisamment d’espace pour avoir des placards des deux côtés du réfrigérateur ou lorsque le réfrigérateur est placé à l’extrémité d’une enfilade de placards. Vous avez le choix d’encastrer un panneau ou de l’encastrer en retrait avec les modèles IF36. - Page 36 Panneaux latéraux personnalisés – modèle IF36 Les panneaux latéraux personnalisés peuvent être nécessaires lorsqu’il n’y a pas suffisamment d’espace pour avoir des placards des deux côtés du réfrigérateur ou lorsque le réfrigérateur est placé à l’extrémité d’une enfilade de placards. Vous avez le choix d’encastrer un panneauou de l’encastrer en retrait avec les modèles IF36.
-
Page 37: Instructions D'installation
Faire entrer le réfrigérateur dans le domicile Place an appliance dolly under the left side of the refrigerator aIntroduire le chariot de manutention sous le côté gauche du réfrigérateur, tel qu’illustré. Veiller à protéger les garnitures latérales et les poignées. -
Page 38: Installation De Planches Antibasculement
Installation de planches antibasculement IMPORTANT : Pour éviter le basculement pendant l’utilisation, le soffite ƒ massif doit se trouver à 1” (2,5 cm) maximum au-dessus du réfrigérateur. Si le soffite massif se trouve à plus de 1” (2,5 cm) ou si un soffite n’est pas disponible, le réfrigérateur doit être arrimé. -
Page 39: Brancher Le Réfrigérateur
À l’aide d’une perceuse sans fil, percer un trou de ¼” (6,35 mm) dans la canalisation d’eau froide sélectionnée. A. Canalisation d'eau froide B. Bride de tuyau C. Tube en cuivre D. Écrou à compression E. Bague de compression F. Robinet d'arrêt G. -
Page 40: Réglage De L'aplomb Et Alignement Du Réfrigérateur
Réglage de l’aplomb et alignement du réfrigérateur IMPORTANT : Les quatre pieds de réglage de l’aplomb doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigérateur. Les roulettes ne sont utilisées que pour le déplacement du réfrigérateur, et non pas pour un soutien permanent. -
Page 41: Installation De Panneaux Et Poignées Personnalisés
Réaliser les panneaux décoratifs personnalisés selon ƒ les spécifications à la section Panneaux et poignées personnalisés. Dacor n’est pas responsable des moulures ou panneaux ƒ décoratifs installés par l’utilisateur qui doivent être ôtés ou remplacés pour réparer le réfrigérateur. Installation de la poignée Avant d’installer un panneau personnalisé, installer le matériel de... -
Page 42: Ajustement Des Portes
Installation du panneau personnalisé – modèles de la série IF36 (suite) Panneau de la grille supérieure Saisir la grille supérieure par les deux extrémités. Pousser la grille tout droit vers le haut, puis tout droit vers l’extérieur. Placer la grille supérieure (façade vers le base) sur une surface protégée. -
Page 43: Installation Des Panneaux Latéraux
à l’extérieur de la garniture latérale. IMPORTANT : Dacor n’est pas responsable des moulures ou panneaux décoratifs installés par l’utilisateur qui doivent être ôtés ou remplacés pour réparer le réfrigérateur. -
Page 44: Achever L'installation
Jeter les trois premiers lots de glaçons produits. ƒ Toute question ou tout problème concernant cette installation doit être adressé à votre marchand Dacor ou à l’équipe de service à la clientèle Dacor au (800) 793-0093. Vous pouvez également visiter notre site Web à www.Dacor.com. -
Page 45: Notes
Notes... - Page 46 Notes...
- Page 48 Dacor ● 1440 Bridge Gate Drive, Diamond Bar, CA 91765 ● Tel: (800) 793-0093 ● FAX: (626) 403-3130 ● www.Dacor.com...
