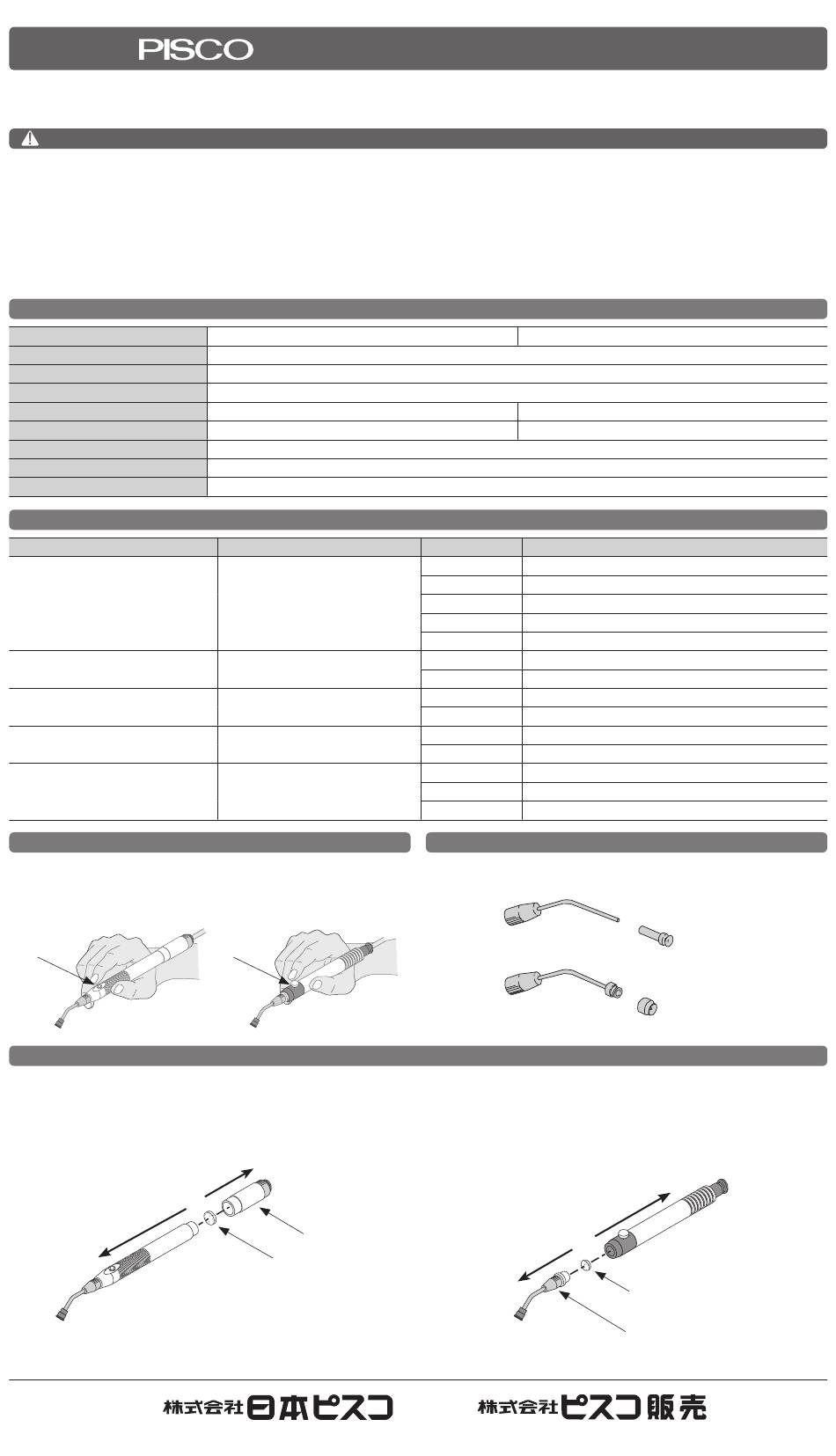

PISCO VTA Instruction Manual

この度は、ピスコ製品をお買い上げいただき誠にありがとうございます。本製品をお客様に安心してお使いいただく
ために、本取扱説明書を必ずお読みください。また、本書は大切に保管していただきますようお願い申し上げます。
注意事項
●警告
1. 真空回路中の漏れ、目詰まり及びパッドの摩耗、 亀裂、 劣化、 その他結合部の緩みによるトラブルの可能性がありますので必ず定期的に保守点
検を行ってください。
●注意
1. バルブ内蔵タイプの押しボタン操作は、機械で行わないでください。ボタンの破損の原因となる可能性があります。
2. フィルタエレメントの交換はエジェクタ （バルブ無しタイプ ： VTA） 、 またはパッ ドホルダ （バルブ内蔵タイプ ： VTB） を取外す事により可能です。
定期的に保守点検を行ってください。目詰まりにより性能低下の原因となります。
3. バルブ内蔵タイプのサイレンサエレメントの交換はできませんのでご注意ください。
仕様
タイプ
使用流体
使用圧力範囲
定格供給圧力
ノズル径
到達真空度
吸込流量
使用温度範囲
表面抵抗値
セット内 容
名称
エアピンセット本体
φ 2、4mm 用パッドホルダ
φ 6、8mm 用パッドホルダ
真空パッド （φ 2、4、6、8mm）
コイリングチューブ
使用方法
エアピンセットに 0.5MPa の圧縮エアを流し、ワークを吸着する時は、
横穴 （押ボタン） を押え、ワークを離す時は、横穴 （押ボタン） を解放し
てください。
VTA
横穴
使用上の注意
フィルタエレメントの交換方法
● VTA の場合
・フィルタエレメントの交換は、エジェクタを手で引張り分離し、
フィルタエレメントを取外して行います。
・交換後は、 エジェクタを押込み元の状態に戻して使用してください。
VTA
（バルブ無し）
注意 ） 1. 工具などを使用して分離すると部品の破損の恐れがあります。
2. フィルタエレメントを潰して使用すると、性能低下の恐れがあります。
製造元
本社／長野県岡谷市長地出早 3-9-32 〒 394-0089
TEL:0266-28-6072( 代 ) FAX:0266-28-7349
エアピンセット VTA ／ VTB 取扱説明書
VTA （バルブ無し）
ø0.5mm
- 85kPa
数量
1
1
1
各サイズ１個 （計４個）
1
VTB
押ボタン
エジェクタ
フィルタエレメント
（形 式：
FEE10×2）
空 気
0.15 〜 0.7MPa
0.5MPa
2ℓ/min [ANR]
0 〜 60ºC （凍結なきこと）
10⁴〜10⁸ Ω （帯電防止タイプのみ）
単品形式
VTA 標準タイプ 色：ライトグレー
VTA-W
VTA 標準タイプ 色：ブルー
VTA-Bu
VTA 帯電防止タイプ 色：ブラック
VTA-EG
VTB 標準タイプ 色：ライトグレー
VTB-W
VTB 帯電防止タイプ 色：ブラック
VTB-EG
φ 2、4mm 用 形状：Ｒ
VPZ-2
φ 2、4mm 用 形状：ストレート
VPZ-2-S
φ 6、8mm 用 形状：Ｒ
VPZ-6
φ 6、8mm 用 形状：ストレート
VPZ-6-S
VP □ RS □：真空パッドサイズ 仕様：標準タイプ用
VP □ RE □：真空パッドサイズ 仕様：帯電防止タイプ用
外観色；クリア （ライトグレー用）
UL04-2-W
外観色；クリアブルー（ブルー用）
UL04-2-CB
外観色：ブラック （帯電防止用）
UEL04-2-B
パッ ドホルダについて
使用するパッドとパッドホルダを、本体に差し込んでください。
ø2、 ø4mm 用パッドホルダ
ø6、 ø8mm 用パッドホルダ
● VTB の場合
・フィルタエレメントの交換は、パッドホルダを手で引張り分離し、
フィルタエレメントを取外して行います。
・ 交換後は、 パッドホルダを押込み元の状態に戻して使用してください。
VTB
（バルブ内蔵）
販売元
本社／長野県上伊那郡南箕輪村 3884-1 〒 399-4586
TEL:0265-76-2511( 代 ) FAX:0265-76-2851
HIR0065-00
VTB （バルブ内蔵）
ø0.4mm
- 80kPa
備考
ø2mm または ø4mm パッ ドゴム
ø6mm または ø8mm パッ ドゴム
フィルタエレメント
（形 式：
VTVA）
パッドホルダ
