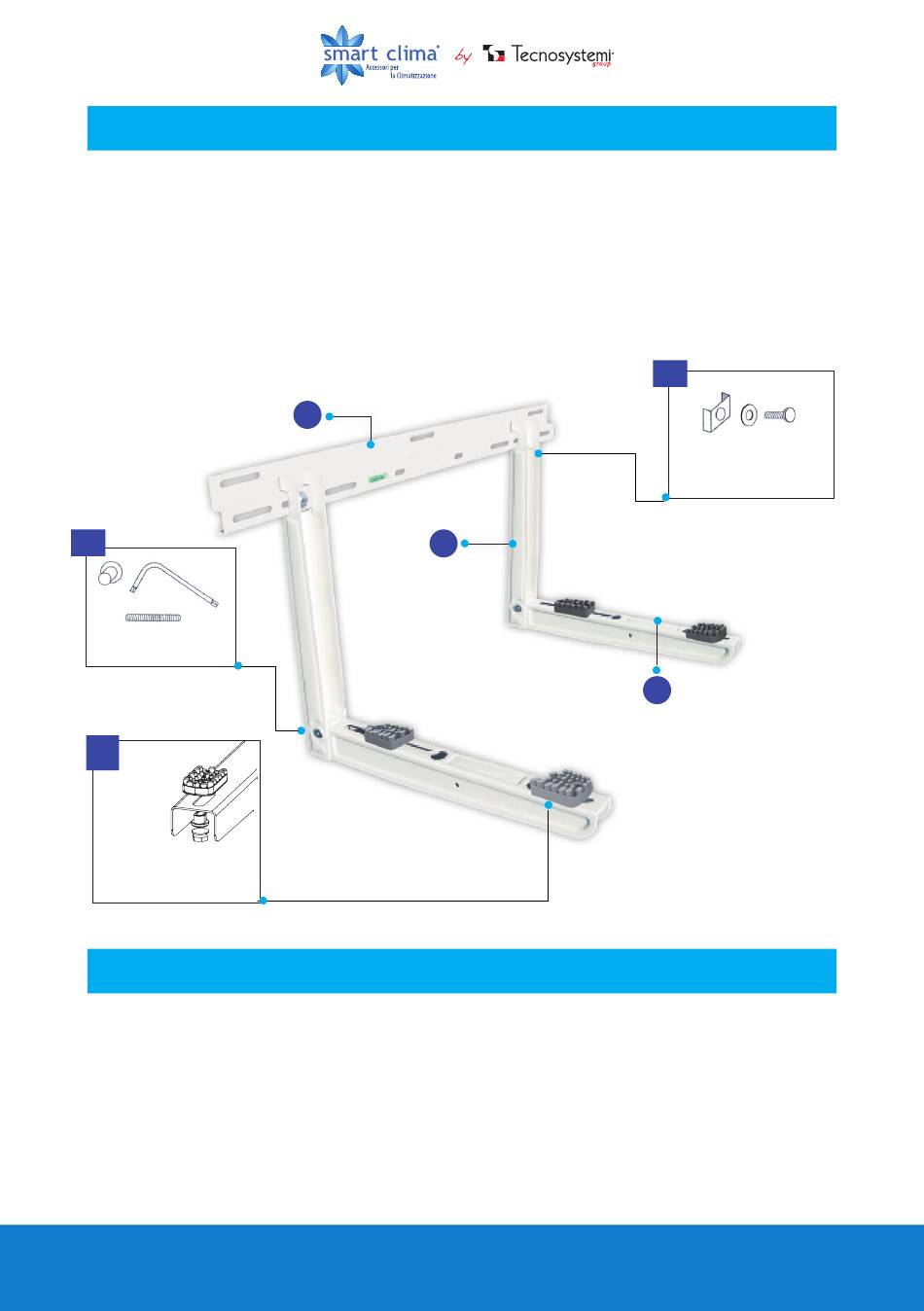

MONTAGGIO
1. Per fissare il braccio (1) alla mensola (2) usare le barre filettate e gli inserti a brugola (A) in dotazione
2. Per fissare il braccio alla barra (3) usare i bulloni 8 x 35, le piastrine e le rondelle 8 x 24 (B) in dotazione
3. Fissare gli antivibranti (C) "SOFT" nella parte ventilatore per la portata max. di 60kg e gli antivibranti
"HARD" sotto la parte motore per una portata max. di 120 kg
Le mensole mod. GIOTTO SG sono fornite senza barra con scanso.
A
INSERTI A BRUGOLA
C
ANTIVIBRANTI BULLONI
8 x 35 DADO FLANGIATO
RONDELLE 8 x 24 Pz. 4
CARATTERISTICHE
• LAMIERA ELETTROZINCATA
• VERNICIATURA POLIESTERE DA ESTERNO
• PREDISPOSTA PER BACINELLA
• ANTIVIBRANTI "NO-SHOCK" IN DOTAZIONE
• TASSELLI DI FISSAGGIO
• STAFFA PREMONTATA CON BOLLA IN DOTAZIONE
• PREDISPOSTA PER SOLLEVATORE ELETTRICO
2
3
1
B
BULLONI 8x35 -
PIASTRINE - RONDELLE
8 x 24
