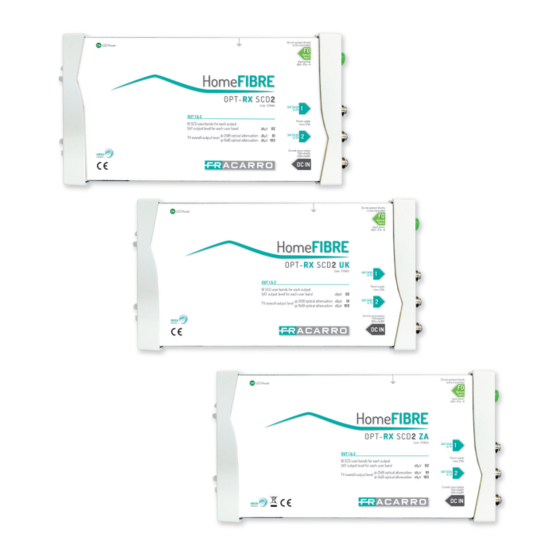

- Page 1 HOME FIBRE OPT-RX SCD2 OPT-RX SCD2 UK OPT-RX SCD2 ZA ISTRUZIONI PER L’USO OPERATING INSTRUCTIONS...
-
Page 2: Avvertenze Per La Sicurezza
In caso di guasto non tentate di riparare il prodotto altrimenti la garanzia non sarà più valida. Le informazioni riportate in questo manuale sono state compilate con cura, tuttavia Fracarro Radioindustrie S.r.l. si riserva il diritto di apportare in ogni momento e senza preavviso, miglioramenti e/o modifiche ai prodotti descritti nel presente manuale. -
Page 3: Descrizione Del Prodotto
2. DESCRIZIONE DEL PRODOTTO Il ricevitore OPT-RX SCD2 converte il segnale ottico in ingresso in segnale RF, disponibile su 2 uscite DCSS. Il ricevitore mette a disposizione per ogni uscita il segnale TV-SAT a 16 utenze per un totale di 32 frequenze. - Page 4 (potrebbe danneggiarsi se il segnale in ingresso è superiore a -8dBm). 4.2 Livelli in uscita del ricevitore ottico La potenza SAT nelle uscite DCSS del ricevitore ottico OPT-RX SCD2 è uguale a 82dbuV se viene rispettato il livello d’ingresso ottico del ricevitore e il corretto dimensionamento dell’attenuazione della tratta.
-
Page 5: Specifiche Tecniche
Banda uscita per Utenze DCSS 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875 e 1940 980,1030,1080,1130,1280,1380,1480,1530, Banda uscita per Utenze DCSS (UK) OPT-RX SCD2 UK (270663) 1580,1630,1680,1730,1780,1830,1880,1930 1210, 1420, 1680, 2040, 1006, 1057, 1108, 1159, Banda uscita per Utenze DCSS (ZA) OPT-RX SCD2 ZA (270659) - Page 6 6. SPECIFICHE TECNICHE OPT-RX SCD2 Standard OPT-RX SCD2 UK Standard 1210 MHz 1680 MHz 1420 MHz 1280 MHz 1680 MHz UB11 1380 MHz 2040 MHz UB14 1480 MHz 985 MHz UB15 980 MHz 1050 MHz UB16 1030 MHz 1115 MHz...
-
Page 7: Safety Warnings
1. SAFETY WARNINGS The product can only be installed by qualified personnel in compliance with local safety laws and regulations. Fracarro Radioin- dustrie is free from all civil and criminal responsibility due to breaches of current legislation derived from the improper use of the... -
Page 8: Product Description
3.2 Power supply OPT-RX SCD2: the fibre optic receiver can be fed from the DCSS outputs (set-top box) or by an external feeder from the optional DC IN input. If both the input and outputs are fed, the receiver will be fed from the DCIN input. -
Page 9: Typical Installation Examples
-8dBm). 4.2 Output levels to the optical receiver The SAT power in the DCSS outputs of the OPT-RX SCD2 optic receiver is 82dbuV if both the optic input level and the correct dimensioning of the optic system attenuation are met. -
Page 10: Technical Specifications
Output band for DCSS users (UK) OPT-RX SCD2UK (270663) 1580,1630,1680,1730,1780,1830,1880,1930 1210, 1420, 1680, 2040, 1006, 1057, 1108, 1159, Output band for DCSS users (ZA) OPT-RX SCD2 ZA (270659) 1261, 1312, 1363, 1471, 1522, 1573, 1624, 1731 Main characteristics Power supply voltage... - Page 11 1810 MHz UB24 1830 MHz UB15 1875 MHz UB25 1880 MHz UB16 1940 MHz UB26 1930 MHz OPT-RX SCD2 ZA Standard 1210 MHz 1420 MHz 1680 MHz 2040 MHz 1006 MHz 1057 MHz 1108 MHz 1159 MHz 1261 MHz UB10...
- Page 12 ESEMPI TIPICI DI IMPIANTO APPLICATION EXAMPLE Attenzione: • l’indicazione delle antenne, del centralino o eventuali preamplificatori riportati negli schemi è puramente indicativa in quanto la scelta dipende esclusivamente dalla tipologia del segnale ricevuto nella zona di realizzazione dell’impianto. • I livelli alle prese dipendono dai segnali trasmessi e dal livello ottico in ingresso all’OPT-RX (vedi capitolo 4). •...
- Page 13 Schema esempio OPT-RX SCD2 Example connection OPT-RX SCD2 PENTA 85 Frequenza/Porta per ogni uscita dell’OPT-RX SCD2 Freq porta 1 : 1210 MHz UX-QT LTE Freq porta 2 : 1420 MHz Freq porta 3 : 1680 MHz Freq porta 4 : 2040 MHz...
- Page 14 Schema 4 piani e 2 RX per piano TV+SAT Scheme 4 Floors and 2 RX for floor TV+SAT PENTA 85 SIGMA 6HD BLV 6F UX-QT LTE FIL 10 OPT-TX DT OPT-TX DT OPT-RX SCD2 OPT-RX SCD2 SPS1750 SPS1750 OPT-RX SCD2 OPT-RX SCD2 SPS1750 SPS1750 OPT-RX SCD2...
- Page 15 Schema Radiale 1TX 16div-opzione Star distribution system 1 TX split into 16 Azienda: Fracarro Radioindustrie SRL Schema: Soluzione TV+SAT con Multiswitch SCD2-5416 (ver.1) File: schema impianto SCD2.frx...
-
Page 16: Informazione Agli Utenti
I: CONFORMITÀ ALLE DIRETTIVE EUROPEE. Fracarro dichiara che il prodotto è conforme alle direttive 2014/30/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet ce.fracarro.com EN: CONFORMITY TO EUROPEAN LAWS. Fracarro declares that the product complies with EU Directive 2014/30/UE and 2011/65/UE.
