- Page 1 HOME FIBRE OPT-RX 4 MINI OPT-RX 4 MINI OPT-RX QUAD MINI OPT-RX QUAD MINI ISTRUZIONI PER L’USO ISTRUZIONI PER L’USO OPERATING INSTRUCTIONS...
-
Page 2: Avvertenze Per La Sicurezza
In caso di guasto non tentate di riparare il prodotto altrimenti la garanzia non sarà più valida. Le informazioni riportate in questo manuale sono state compilate con cura, tuttavia Fracarro Radioindustrie S.r.l. si riserva il diritto di apportare in ogni momento e senza preavviso, miglioramenti e/o modifiche ai prodotti descritti nel presente manuale. -
Page 3: Descrizione Del Prodotto
2. DESCRIZIONE DEL PRODOTTO Il ricevitore OPT-RX QUAD MINI converte il segnale ottico in ingresso in segnale RF, disponibile su 4 uscite universali. Il ricevitore mette a disposizione a 4 diversi utenti il segnale TV e SAT con tutti i servizi e contenuti offerti dai broadcaster come se fossero direttamente connessi alla propria antenna o parabola. -
Page 4: Istruzioni Per L'utilizzo
3.2 Alimentazione OPT-RX QUAD MINI: Il ricevitore in fibra può essere alimentato da STB (set-top box) oppure con l’uso di un alimentatore esterno nel connettore d’ingresso DC IN optional. OPT-RX 4 MINI: telealimentare il dispositivo attraverso le uscite SAT. 3.3 Collegamento fibra ottica ATTENZIONE: Non è possibile effettuare un collegamento ottico diretto tra OPT-TX DT e i ricevitori OPT-RX QUAD MINI o OPT-RX 4 MINI. -
Page 5: Specifiche Tecniche
Il livello dei segnali FM e DAB deve essere di 10dB inferiore ai segnali DVB-T. 5. ESEMPI TIPICI DI IMPIANTO Alcuni schemi di esempio sono disponibili nelle ultime pagine del manuale e nel sito www.fracarro.com 6. SPECIFICHE TECNICHE OPT-RX QUAD MINI... - Page 6 280mA (12 V) - 190mA (18V) Temperatura di lavoro °C -5 ÷ +50 Segnalazioni luminose Led verde di alimentazione Dimensioni 160x98x30 OPT-RX 4 MINI Codice Fracarro 270666 Ingresso Ottico n.° 1 SC/APC Uscite RF n.° 5 (4 SAT + 1 TV) INGRESSO Ottico...
-
Page 7: Safety Warnings
1. SAFETY WARNINGS The product must only be installed by qualified personnel in compliance with local safety laws and regulations. Fracarro Radioindustrie is free from all civil and criminal responsibility due to breaches of the current legislation derived from the improper use of the product by the installer, user or third parties. -
Page 8: Product Description

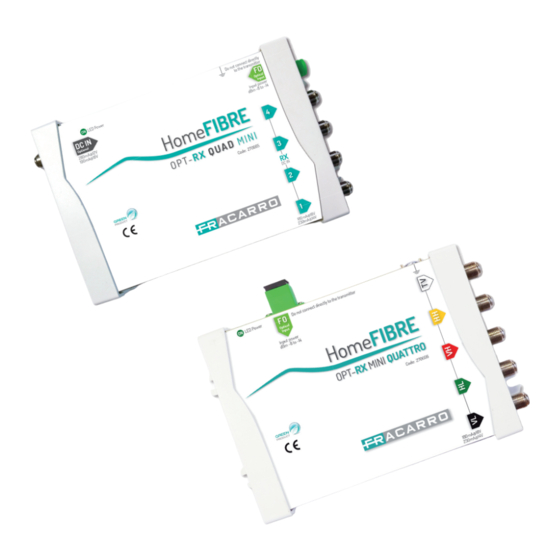

2. PRODUCT DESCRIPTION The OPT-RX QUAD MINI receiver converts the incoming optical signal into 4 universal outputs. The receiver provides for four different utents the TV and SAT signal, with all services and products offered by broadcaster, as if they were directly connected to an independant aerial or dish. - Page 9 3.2 Power supply OPT-RX QUAD MINI: The optical receiver can be powered by STB (set-top-box) or with an external power supply to DC IN optional input. OPT-RX 4 MINI: the power supply is provided via SAT outputs. 3.3 Fibre optic connection ATTENTION: Direct connections are not allowed between the OPT-TX DT and OPT-RX QUAD MINI/ OPT-RX DT 4 MINI unless the correct line optical attenuators are used, because the maximum input power into the receivers can not exceed -8dBm. An optical signal reader must be used to check the optical input level to the receivers.
-
Page 10: Typical Installation Examples
FM, DAB and DVB-T The FM and DAB signal levels must be 10dB lower than DVB-T. 5. TYPICAL INSTALLATION EXAMPLES Some example diagrams are available at the end of the manual and on the website www.fracarro.com 6. TECHNICAL SPECIFICATIONS OPT-RX QUAD MINI Fracarro code... - Page 11 Operating temperature °C -5 to +50 LED information Power on green led Dimensions L x H x W 160x98x30 OPT-RX 4 MINI Fracarro code 270666 Optical input 1 SC/APC RF outputs 5 (4 SAT + 1 TV) OPTICAL INPUT Optical connector...
- Page 12 ESEMPI TIPICI DI IMPIANTO APPLICATION EXAMPLE Attenzione: • l’indicazione delle antenne, del centralino o eventuali preamplificatori riportati negli schemi è puramente indicativa in quanto la scelta dipende esclusivamente dalla tipologia del segnale ricevuto nella zona di realizzazione dell’impianto. • I livelli alle prese dipendono dai segnali trasmessi e dal livello ottico in ingresso all’OPT-RX (vedi capitolo 4). •...
- Page 13 Schema 1 calata, 10 piani Scheme 1 trunk line, 10 floors...
- Page 14 Schema 2 posizioni orbitali + DVB-T Scheme 2 orbital positions + DVB-T Azienda: Fracarro Radioindustrie Srl Schema: Schema FRDesigner (ver.1) File: Schema FO 03.frx Indirizzo: Costumer Service Department Impianto: Data: 17/03/2016...
- Page 15 Schema Radiale 1TX 16div-opzione Star distribution system 1 TX split into 16...
- Page 16 I: Fracarro dichiara che il prodotto è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet ce.fracarro.com GB: Hereby, Fracarro declares that the radio equipment is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: ce.fracarro.com Garantito da/ Guaranteed by/ Garanti par/ Garantizado por/ Garantido por/ Garantiert durch/ Zajamčena od/...
