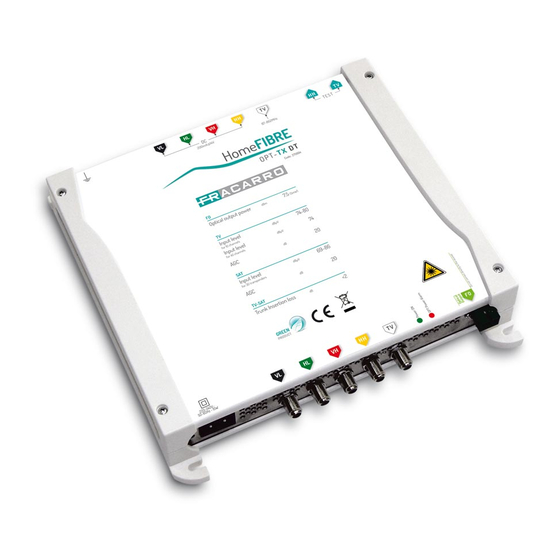

- Page 1 HOME FIBRE OPT-TX DT - OPT-RX DT ISTRUZIONI PER L’USO OPERATING INSTRUCTIONS...
-
Page 2: Avvertenze Per La Sicurezza
1. AVVERTENZE PER LA SICUREZZA L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti. L’utilizzo del prodotto deve avvenire nel pieno rispetto delle istruzioni d’uso contenute nel presente manuale. -
Page 3: Descrizione Del Prodotto
2. DESCRIZIONE DEL PRODOTTO Trasmettitore (OPT-TX DT) e ricevitore (OPT- RX DT) ottico per la distribuzione di segnali satellitari e digitali terrestri su un unico cavo in fibra ottica monomodale. I segnali tradizionali RF in ingresso al trasmettitore OPT-TX DT vengono convertiti e distribuiti su una fibra ottica monomodale che può... -
Page 4: Installazione Del Prodotto
Vista dall’alto OPT-RX DT e indicazioni connettori Optical Input aliementazione TV + SAT output OPTICAL INPUT: connettore SC-APC di ingresso del ricevitore ottico. Usato per il link in fibra per i segnali delle polarizzazioni satellitari e per i segnali TV. ... - Page 5 Utilizzare le bretelle SC-APC -> MINI (PR Adpt, cod. 287226) per collegare i dispositivi OPT alla distribuzione ottica (dispositivi VOV e VOT). Fracarro fornisce cavi preintestati, con connettori MINI, di diversa lunghezza per la connessione dei dispositivi passivi VOV e VOT.
-
Page 6: Istruzioni Per L'utilizzo
4. ISTRUZIONI PER L’UTILIZZO 4.1 Dimensionamento di un impianto in fibra ottica Per il dimensionamento dell’impianto in fibra ottica si deve tener conto del livello ottico del segnale in ingresso ai ricevitori OPT-RX DT e dunque dell’attenuazione ottica della tratta dato che la potenza ottica in uscita al trasmettitore OPT-TX DT è... - Page 7 5. ESEMPI TIPICI DI IMPIANTO Alcuni schemi di esempio sono disponibili nelle ultime pagine del manuale e nel sito www.fracarro.com...
-
Page 8: Specifiche Tecniche
6. SPECIFICHE TECNICHE Trasmettitore Home Fibre OPT-TX DT Codice Fracarro 270694 Ingressi RF n.° 5 (4SAT + 1TERR) Uscite RF n.° 7 (4 SAT + 1TERR + 2TEST) Uscita Ottica n.° 1 SC/APC INGRESSI SAT Banda passante 950 ÷ 2150... - Page 9 Ricevitore Home Fibre QUAD OPT-RX DT Codice Fracarro 270693 Ingresso Ottico n.° 1 SC/APC Uscite RF n.° 4 (TERR + SAT) INGRESSO Ottico Connettore Ottico SC/APC Lunghezza d’onda 1310 Return loss ottico >45 Potenza ottica in ingresso (min ÷ max) -8 ÷...
-
Page 10: Safety Warnings
1. SAFETY WARNINGS The product must be installed by a qualified engineer, according to the local safety standards and regulations. The product is classified as Class II, in accordance with EN 60065, and for this reason it doesn’t need to be connected to the protective earth (PE) of the mains supply. Installation warnings •... -
Page 11: Product Description
2. PRODUCT DESCRIPTION Optical transmitter (OPT-TX DT) and optical receiver (OPT-RX DT) for distributing satellite and digital terrestrial signals through a single-mode fibre optic cable. The incoming RF signals to the OPT-TX DT transmitter are converted and distributed through a single-mode fibre optic that can be split by splitters and passive taps enabling them to be sent to multiple optical connections (PON=Passive Optical Network) using a single transmitter. -
Page 12: Product Installation
Optical Input Power on led TV + SAT output OPTICAL INPUT: SC-APC input connector for the optical receiver. Used for the fibre link for the satellite polarisation and TV signals. TV+SAT OUT: 4 F connectors for mixed TV+SAT outputs (87 - 862MHz, 950 - 2150MHz) ... - Page 13 Use the SC-APC -> MINI links (PR ADAPT, code 287226) to connect the OPT devices to the optical distribution (VOV and VOT devices). Fracarro provides patch cables with MINI connectors of different lengths for connecting the passive VOV and VOT devices.
- Page 14 4. USER’S INSTRUCTIONS 4.1 Dimensioning A Fibre Optic system When designing a fibre optic system it is important to consider the optical input level to the OPT- RX DT receivers, suitable attenuation is required and must be calculated at each point to ensure the system falls within the required parameters.
-
Page 15: Typical Installation Examples
5. TYPICAL INSTALLATION EXAMPLES Some example diagrams are available at the end of the manual and on the website www.fracarro.com... -
Page 16: Technical Specifications
6. TECHNICAL SPECIFICATIONS Home Fibre Transmitter OPT-TX DT Fracarro code 270694 RF inputs 5 (4SAT + 1TERR) RF outputs 7 (4 SAT + 1TERR + 2TEST) Optical output 1 SC/APC SATELLITE INPUTS Bandwidth 950 - 2150 Connectors type F Female... - Page 17 QUAD Home Fibre Receiver OPT-RX DT Fracarro code 270693 Optical input 1 SC/APC RF outputs 4 (TERR + SAT) OPTICAL INPUT Optical connector SC/APC Wavelength 1310 Optical return loss >45 Optical power (min - max) -8 to -14 RF OUTPUTS...
- Page 18 ESEMPI TIPICI DI IMPIANTO APPLICATION EXAMPLE Attenzione: • l’indicazione delle antenne, del centralino o eventuali preamplificatori riportati negli schemi è puramente indicativa in quanto la scelta dipende esclusivamente dalla tipologia del segnale ricevuto nella zona di realizzazione dell’impianto. • I livelli alle prese dipendono dai segnali trasmessi e dal livello ottico in ingresso all’OPT-RX DT (vedi capitolo 4).
- Page 19 Schema Radiale 2TX 32div Star distribution system 2 TX, each one split into 32 -12dBm opt PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 OPT-RX DT OPT-RX DT PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00 PDM00...
- Page 20 Schema Radiale 1TX 8div Star distribution system 1 TX split into 8 RO120N BLV6F SIGMA 6HD UX-QT FM OMNI AZO120N MBJ2356 TEST -20dB OPT-TX DT OPT-TX DT +7.5dBm opt OPT.ATT 7dB +2.5dBm opt -3.4dBm opt VOV2 VOV4 -11.2dBm opt OPT-RX DT -3.4dBm opt OPT-RX DT PDM00...
- Page 21 Schema Cascata 2scale 4piani 1TX 32div Cascadable system 2 trunks 4 floors, 1 TX split into 32 RO120N BLV6F SIGMA 6HD UX-QT FM OMNI MBJ2356 AZO120N TEST -20dB OPT-TX DT OPT-TX DT +7.5dBm opt VOV2 -11.4dBm opt PDM00 VOT3/4 -11.4dBm opt PDM00 PDM00 VOT3/4...
- Page 24 Garantito da/ Guaranteed by/ Garanti par/ Garantizado por/ Garantido por/ Garantiert durch/ Zajamčena od/ Garantirano od/ Garantovano od/ Gwarantowane przez / Εγγυημένο από/ Гарантировано Fracarro Radioindustrie S.p.A., Via Cazzaro n. 3, 31033 Castelfranco Veneto (Tv) – Italy 199 118 078 - supportotecnico@fracarro.com Assistenza Italia Fracarro Radioindustrie S.p.A.
