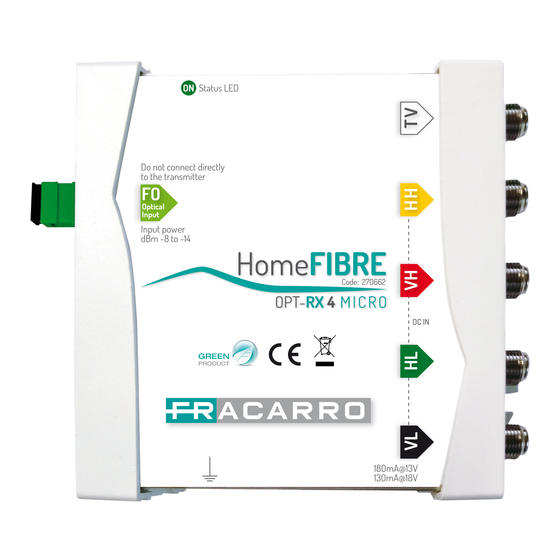

- Page 1 HOME FIBRE OPT-RX 4 MICRO OPT-RX QUAD MICRO ISTRUZIONI PER L’USO OPERATING INSTRUCTIONS...
-
Page 2: Avvertenze Per La Sicurezza
In caso di guasto non tentate di riparare il prodotto altrimenti la garanzia non sarà più valida. Le informazioni riportate in questo manuale sono state compilate con cura, tuttavia Fracarro Radioindustrie S.r.l. si riserva il diritto di apportare in ogni momento e senza preavviso, miglioramenti e/o modifiche ai prodotti descritti nel presente manuale. -
Page 3: Descrizione Del Prodotto
2. DESCRIZIONE DEL PRODOTTO Il ricevitore OPT-RX QUAD MICRO converte il segnale ottico in ingresso in segnale RF, disponibile su 4 uscite universali. Il ricevitore mette a disposizione a 4 diversi utenti il segnale TV e SAT con tutti i servizi e contenuti offerti dai broadcaster come se fossero direttamente connessi alla propria antenna o parabola. -
Page 4: Istruzioni Per L'utilizzo
3.2 Alimentazione OPT-RX QUAD MINI: Il ricevitore in fibra può essere alimentato da STB (set-top box) oppure con l’uso di un alimentatore esterno nel connettore d’ingresso DC IN optional. OPT-RX 4 MINI: telealimentare il dispositivo attraverso le uscite SAT. 3.3 Collegamento fibra ottica ATTENZIONE: Non è... -
Page 5: Specifiche Tecniche
Il livello dei segnali FM e DAB deve essere di 10dB inferiore ai segnali DVB-T. 5. ESEMPI TIPICI DI IMPIANTO Alcuni schemi di esempio sono disponibili nelle ultime pagine del manuale e nel sito www.fracarro.com 6. SPECIFICHE TECNICHE OPT-RX QUAD MICRO... - Page 6 200 mA (13V) - 155 mA (18V) Temperatura di lavoro °C -5 ÷ +50 Segnalazioni luminose Led verde di alimentazione/stato Dimensioni 120x100x30 OPT-RX 4 MICRO Codice Fracarro 2706 Ingresso Ottico N.° 1 SC/APC Uscite RF N.° 5 (4 Polarità SAT + 1 TV) Ingresso Ottico...
-
Page 7: Safety Warnings
1. SAFETY WARNINGS The product can only be installed by qualified personnel in compliance with local safety laws and regulations. Fracarro Radioindustrie is free from all civil and criminal responsibility due to breaches of current legislation derived from the improper... -
Page 8: Product Description
2. PRODUCT DESCRIPTION The OPT-RX QUAD MICRO receiver converts the incoming optical signal into 4 universal outputs. The receiver provides for four different utents the TV and SAT signal, with all services and products offered by broadcaster, as if they were directly connected to an independant aerial or dish. - Page 9 3.2 Power supply OPT-RX QUAD MICRO: The optical receiver can be powered by STB (set-top-box) or with an external power supply to DC IN optional input. OPT-RX 4 MICRO: the power supply is provided via SAT outputs. 3.3 Fibre optic connection ATTENTION: Direct connections are not allowed between the OPT-TX DT and OPT-RX QUAD MICRO/ OPT-RX DT 4 MICRO unless the correct line optical attenuators are used, because the maximum input power into the receivers can not exceed -8dBm.
-
Page 10: Typical Installation Examples
FM, DAB and DVB-T The FM and DAB signal levels must be 10dB lower than DVB-T. 5- TYPICAL INSTALLATION EXAMPLES Some example diagrams are available at the end of the manual and on the website www.fracarro.com OPT-RX QUAD MICRO Fracarro code... - Page 11 200 mA (13V) - 155 mA (18V) Operating temperature °C -5 to +50 Led information Green led Power/status Dimension LxHxW 120x100x30 OPT-RX 4 MICRO Fracarro code 2706 Optical input N.° 1 SC/APC RF outputs N.° 5 (4 SAT + 1 TV) Optical input...
- Page 12 ESEMPI TIPICI DI IMPIANTO APPLICATION EXAMPLE Attenzione: • l’indicazione delle antenne, del centralino o eventuali preamplificatori riportati negli schemi è puramente indicativa in quanto la scelta dipende esclusivamente dalla tipologia del segnale ricevuto nella zona di realizzazione dell’impianto. • I livelli alle prese dipendono dai segnali trasmessi e dal livello ottico in ingresso all’OPT-RX (vedi capitolo 4). •...
- Page 13 Schema 1 calata, 9 piani Scheme 1 trunk line, 9 floors...
- Page 14 Schema 2 posizioni orbitali + DVB-T Scheme 2 orbital positions + DVB-T...
- Page 15 Schema Radiale 1TX 16div-opzione Star distribution system 1 TX split into 16...
- Page 16 UE è disponibile al seguente indirizzo internet ce.fracarro.com. CONFORMITY TO EUROPEAN LAWS Fracarro declares that the product complies with EU Directive 2014/53 and 2011/65/UE. The full text of the EU Declaration of Conformity is available on the following website ce.fracarro.com.
