Nederman 881 EX Series Instruction Manual
  1. Manuals
  2. Brands
  3. Nederman Manuals
  4. Tools
  5. 881 EX Series
  6. Instruction manual

Nederman 881 EX Series Instruction Manual

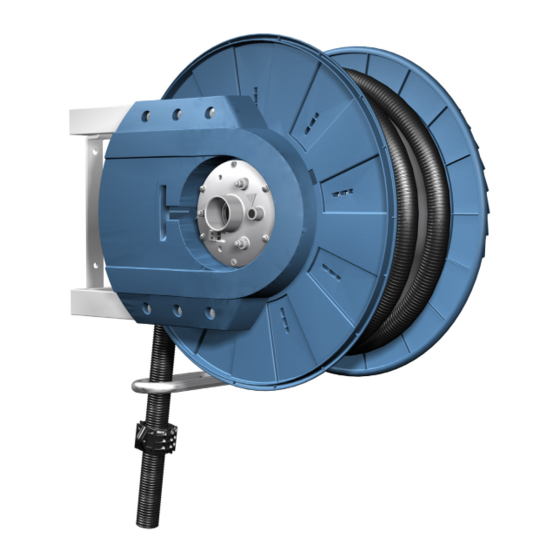

Vacuum hose reel
Hide thumbs Also See for 881 EX Series:
Table of Contents
  • Table of Contents
  • Маркировка Продукта
  • Специальные Условия Для Безопасной Эксплуатации
  • Тип Защиты Конструкционной Безопасности "С
  • Предисловие
  • Безопасность
  • Классификация Важной Информации
  • Технические Данные
  • Предел Категории
  • Инструкции По Установке
  • Предохранительный Фиксатор
  • Требования К Установке
  • Храповой Механизм
  • Регулировка Натяжения Пружины
  • Увеличение Натяжения Пружины
  • Уменьшение Натяжения Пружины
  • Работа Воздушной Заслонки
  • Установка В Безопасной Зоне
  • Области Применения
  • Подключение К Воздуховоду
  • Заземление
  • Разрешенные Материалы
  • Требования Для Соответствия Директивам
  • Обеспечение Токопроводимости
  • Пчоидсктлкюичение К Оборудованию
  • Электрооборудование
  • Заземление
  • Эксплуатация
  • Руководство По Техническому Обслуживанию
  • Обслуживание Оборудования
  • Запчасти
  • Заказ Запасных Частей
  • Переработка

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

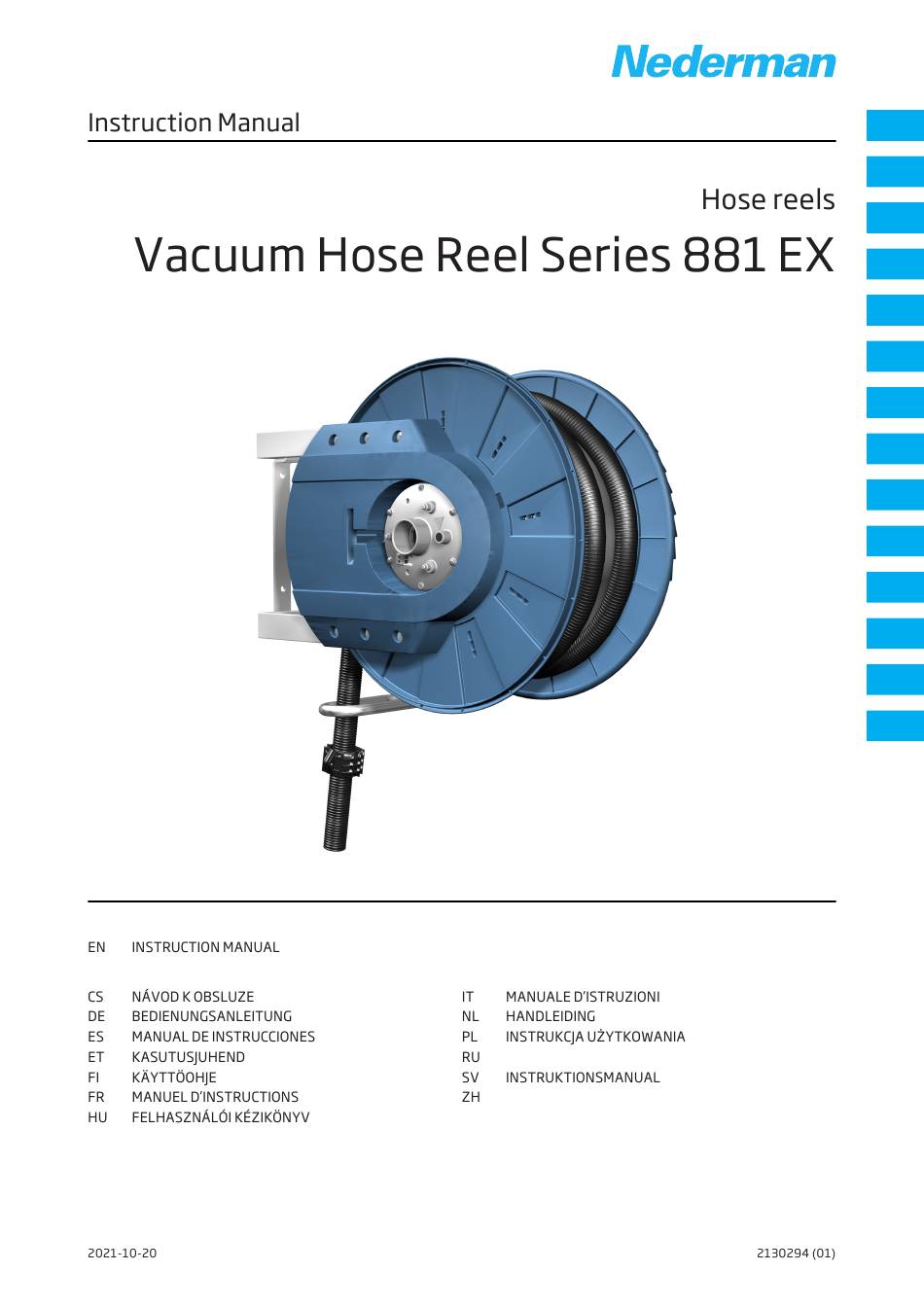

Original instruction manual
