Elko iNELS RF KEY-40 Quick Start Manual

RF KEY - 40/60
4/6 button controller - keychain
EN
Брелок ДУ
RU UA

Characteristics /

Характеристики

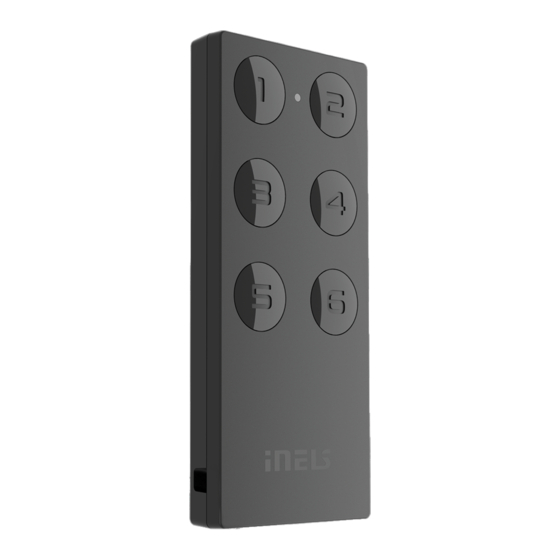

• Key fob-sized remote control, available in black and white.
• When the button is pressed, it sends the set command
(ON / OFF, dimming, time on / off, lower / raise).
• RF KEY-40: 4 buttons, each of which allows you to control an unlimited number of components.
• RF KEY-60: 6 buttons, each of which allows you to control an unlimited number of components.
• Replaceable battery (3 V CR 2032) with a service life of approx. 5 years (depending on the fre-
quency of use).

Control options /

Опции управления
The RF controllers can control all switching and dimming components of the RF Control system,
which are marked with the RFIO and RFIO 2
RF controlers can control:
• switches
RFSA-11B, RFSA-61B, RFSA-62B, RFSA-61M, RFSA-66M, RFSAI-61B, RFSAI-62B, RFSC-11, RFSC-61,
RFUS-11, RFUS-61, RFJA-12B
• dimmers
RFDA-73/RGB, RFDA-11B, RFDA-71B, RFDEL-71B, RFDEL-71M, RFDSC-11, RFDSC-71, RFDAC-71B
• lighting
RF-RGB-LED-550, RF-White-LED-675

Radio frequency signal penetration through various construction materials /

RFRP-20

Indicators, settings /

Индикация, настройки
After inserting the battery, the red LED lights up continuously for 3 seconds and then for 5
seconds, the selected controller function is indicated by fl ashing LED.
• double fl ash - standard RFIO 2 operating mode
• rapid fl ashing - mode of compatibility with older actuators
If you do not want to change the function of the controller, you must not press any buttons
during this time
2
To switch between RFIO mode and compatibility mode:
If you need to change the operating mode of the controller, after inserting the battery, when
the LED is constantly lit. press buttons 1 and 3 simultaneously and hold until the LED starts to
signal the changed mode (double fl ash or rapid fl ash).
Then the buttons must be released. The selected function mode is stored in memory and after
replacing the battery, the controller continues to operate in the same mode.
2
If the controller is used in RFIO mode, then it is necessary to instruct the controller and link to
the actuators switch to learn mode not only the actuator (according to the instructions for the
actuator), but also the controller in the following way: Remove the battery from the remote
control, press one of the buttons several times to discharge the device, and insert the battery
again. When the LED lights up, press button 1 and keep it pressed until the controller starts
signaling the learning mode with short fl ashing LEDs. Then release the button and the button
now works in RFIO 2 learning mode. To end the learning mode, remove the battery, press some
of the buttons several times. and then replace the battery. Now we press any button and the
controller will start again in RFIO 2 operating mode.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: elko@elkoep.ru | Тел: +7 (499) 978 76 41, 978 77 42
Made in Czech Republic
communication protocols.
80 - 95 %
wooden structures
with plaster boards
деревянные
конструкции,
гипсокартон
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: info@elkoep.com.ua | Тел.: +38 044 221 10 55
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
• Пульт дистанционного управления размером с брелок доступен в черном и белом цвете.
• При нажатии кнопки, он отправляет настроенную команду (ВКЛ/ВЫКЛ, затемнение, время
выключения/включения, поднять/опустить).
• RF KEY-40: 4 кнопки, каждая из которых позволяет управлять неограниченным количеством
элементов.
• RF KEY-60: 6 кнопок, каждая из которых позволяет управлять неограниченным количеством
элементов.
• Сменный аккумулятор (3 V CR 2032) со сроком службы около 5 лет (в зависимости от частоты
использования).
Радиочастотный контроллер может использоваться для управления всеми коммутирующими
и диммирующими элементами системы RF Control, отмеченными протоколами связи RFIO и
RFIO2.
RF управляющий элемент позволяет управлять:
• коммутирующими элементами
RFSA-11B, RFSA-61B, RFSA-62B, RFSA-61M, RFSA-66M, RFSAI-61B, RFSAI-62B, RFSC-11, RFSC-61,
RFUS-11, RFUS-61,RFJA-12B
• диммирующими элементами
RFDA-73/RGB, RFDA-11B, RFDA-71B, RFDEL-71B, RFDEL-71M, RFDSC-11, RFDSC-71, RFDAC-71B
• источниками света
RF-RGB-LED-550, RF-White-LED-675
Прохождение радиочастотного сигнала через материалы
80 - 90 % 60 - 90 %
common glass brick walls
обычное кирпичные
стекло стены
После установки батареи красный светодиод гори непрерывно в течение 3 секунд, а затем
через время. В течение 5 секунд выбранная функция контроллера
отображается мигающим светодиодом.
• двойное мигание - стандартный режим работы RFIO
• быстрое мигание - режим совместимости со старыми
исполнительными элементами
Если изменять функцию контроллера не требуется, в течение этого время не должны
нажиматься никакие кнопки.
Переключение между режимом RFIO 2
режим работы контроллера, после установки батареи, когда светодиод постоянно
горит, нажмите кнопки 1 и 3 одновременно и удерживайте их пока светодиод не начнет
сигнализировать об изменении режима (двойное мигание или быстрое мигание). Затем
кнопки нужно отпустить. Выбранный режим работы сохраняется в памяти и, после замены
батареи, контроллер продолжит работать в том же режиме.
Если контроллер используется в режиме RFIO
исполнительными элементами необходимо переключить в режим обучения не только
исполнительный элемент (согласно инструкции к исполнительному элементу), но и
контроллер следующим образом: Извлеките аккумулятор из пульта дистанционного
управления, несколько раз нажмите одну из кнопок, чтобы разрядить устройство, и снова
вставьте аккумулятор.Когда светодиод загорится, нажмите кнопку 1 и удерживайте ее, пока
контроллер не начнет сигнализировать о режиме обучения коротким миганием светодиода.
Затем отпустите кнопку, теперь контроллер работает в режиме обучения RFIO
из режима обучения, извлеките аккумулятор, несколько раз нажмите одну из кнопок, а затем
снова вставьте аккумулятор. После этого не нажимаем никаких кнопок и контроллер снова
запустится в режиме работы RFIO 2 .
02-9/2021 Rev.0
20- 60 % 0 - 10 %
reinforced
metal partitions
concrete
металлические
железобетон
перегородки
2
и режимом совместимости: Если нужно изменить
2 , то, для обучения контроллера с
2 . Чтобы выйти
1/2
