Summary of Contents for Levenhuk Discovery Artisan 64
Page 1

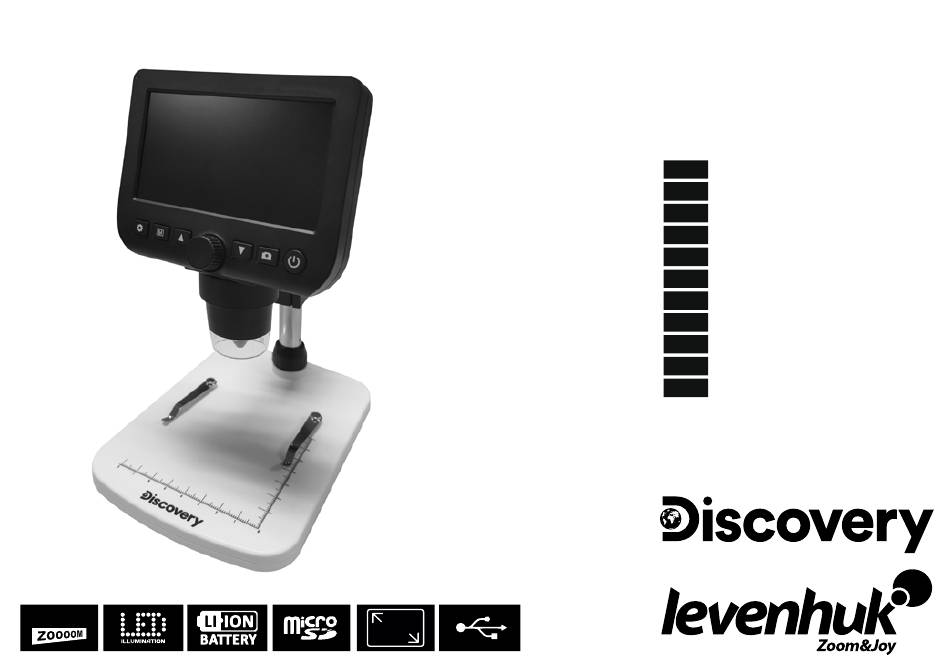

Discovery Artisan 64 Digital Microscope User Manual Ръководство за потребителя Návod k použití Bedienungsanleitung Guía del usuario Használati útmutató Guida all’utilizzo Instrukcja obsługi Manual do usuário Инструкция по эксплуатации Kullanım kılavuzu 600x 4.3''...
Discovery Artisan 64 Never, under any circumstances, look directly at the Sun, another bright source of light or at a laser through this device, as this may cause Digital Microscope PERMANENT RETINAL DAMAGE and may lead to BLINDNESS. Microscope assembly Take the microscope and all of the accessories out of the package.
Mass storage on PC Sequence capture 1) Insert a microSD card into the slot (9). Click the corresponding icon on the toolbar. A dialog window will appear where you can 2) Connect the microscope to your PC with the USB cable to download images or videos set a number of parameters for sequence capture.
To clean the device exterior, use only special cleaning wipes and special optics cleaning tools from Levenhuk. Do not use any corrosive or acetone-based fluids to clean the optics. Abrasive particles, such as sand, should not be wiped off lenses, but instead...
The warranty entitles you to the free repair or replacement of the Levenhuk product in any country where a Levenhuk office is located if all the warranty conditions are met.
Page 7
Discovery Artisan 64 Никога и при никакви обстоятелства не гледайте директно към Слънцето, друг ярък източник на светлина или лазер през това Цифров микроскоп устройство, тъй като това може да предизвика НЕВЪЗВРАТИМО УВРЕЖДАНЕ НА РЕТИНАТА и може да доведе до СЛЕПОТА.
Page 8
Възпроизвеждане Language (Език): промяна на езика на потребителския интерфейс. 1) Вкарайте microSD карта в слота (9). XY Guide (XY водач): скрива или извежда на дисплея мрежа на изображенията. 2) Натиснете бутона за Cнимка/Видео/Възпроизвеждане (3), за да превключите на Full screen mode (Режим "Цял екран"): разгъва изображението на цял екран. режим...
Page 9
Калибриране Radius Circle (Радиус на кръг). Начертайте права линия върху изображението. Приложението ще изчисли автоматично радиуса, както и обиколката и площта на Преди да калибрирате микроскопа, включете дисплея мрежа. За да направите съответния кръг. това, изберете On (Вкл.) от Options (Опции) > XY Guide (XY водач). По подразбиране Diameter Circle (Диаметър...
датата на покупката на дребно. Гаранцията Ви дава право на безплатен ремонт или Грижи и поддръжка замяна на продукта на Levenhuk във всяка държава, в която има офис на Levenhuk, ако са изпълнени всички условия за гаранцията. Никога и при никакви обстоятелства не гледайте директно към слънцето, друг...
Page 11
Discovery Artisan 64 Nikdy, za žádných okolností se tímto přístrojem nedívejte přímo do slunce, jiného světelného zdroje nebo laseru, neboť Digitální mikroskop hrozí nebezpečí TRVALÉHO POŠKOZENÍ SÍTNICE a případně i OSLEPNUTÍ. Montáž mikroskopu Vytáhněte mikroskop a veškeré příslušenství z obalu. Pracovní stolek umístěte na stabilní...
Page 12
Odstraňování souborů Snímání obrazu 1) Vložte kartu microSD do slotu. Klikněte na příslušnou ikonu na panelu nástrojů nebo vyberte možnost Photo 2) Stisknutím tlačítka Fotografie/Video/Přehrávání (3) přejdete do režimu přehrávání. (Fotografie) z nabídky Capture (Zachytit). 3) Stisknutím tlačítka Setup (Nastavení) (2) zvolíte soubor k odstranění. Pořizování...
Page 13
Nedotýkejte se svými prsty povrchů optiky. K vyčištění čoček můžete použít měkký ubrousek nebo čisticí utěrku navlhčené v éteru, případně v čistém alkoholu. Doporučujeme používat speciální čisticí prostředky na optiku značky Levenhuk. K čištění optiky nepoužívejte žádné žíraviny ani kapaliny na acetonové bázi.
Page 14
Záruka Levenhuk Na optické výrobky Levenhuk je poskytována 2 letá záruka na vady materiálu a provedení. Na veškeré příslušenství značky Levenhuk se poskytuje záruka, že po dobu 2 let od data zakoupení v maloobchodní prodejně bude bez vad materiálu a provedení.
Page 15
Discovery Artisan 64 Digitales Mikroskop Richten Sie das Instrument unter keinen Umständen direkt auf die Sonne, andere helle Lichtquellen oder Laserquellen. Es besteht die Gefahr DAUERHAFTER NETZZHAUTSCHÄDEN und ERBLINDUNGSEGEFAHR. Mikroskop montieren Mikroskopkomponenten Nehmen Sie das Mikroskop und das gesamte Zubehör aus der Verpackung. Legen Sie den Objekttisch auf eine ebene und robuste Unterlage.
Page 16
Wiedergabe Sprache: Hier wählen Sie die Sprache aus, die in der Applikation verwendet werden soll. 1) Legen Sie eine microSD-Karte in den Steckplatz ein (9). Fadenkreuz: Hier wählen Sie aus, ob Bilder mit einem groben Raster überlagert werden 2) Wechseln Sie mit der Foto/Video/Wiedergabe-Taste (3) zum Wiedergabemodus. sollen.
Page 17
0... +45 °C klicken Sie auf das Kalibrierungssymbol in der Symbolleiste und wählen Sie unter Vergrößerung einstellen die Option Vorschauvergrößerung einstellen. Levenhuk behält sich das Recht vor, Produkte ohne vorherige Ankündigung zu modifizieren oder einzustellen. Messungen Wir empfehlen, zunächst eine Kalibrierung durchzuführen, bevor Sie mit dem Messen anfangen.
Page 18
Verarbeitungsfehler. Für sämtliches Levenhuk-Zubehör gilt auch eine 2-jährige Garantie ab Kaufdatum im Einzelhandel auf Material- und Verarbeitungsfehler. Die Garantie berechtigt in Ländern, in denen Levenhuk mit einer Niederlassung vertreten ist, zu Reparatur oder Austausch von Levenhuk-Produkten, sofern alle Garantiebedingungen erfüllt sind.
Page 19
Discovery Artisan 64 Nunca mire al Sol ni a otra fuente de luz intensa ni a un láser bajo ninguna circunstancia, ya que podría causarle DAÑOS Microscopio digital PERMANENTES EN LA RETINA y podría provocar CEGUERA. El microscopio Saque el microscopio y todos los accesorios del paquete. Coloque la platina sobre una superficie estable.
Page 20
Supresión de archivos Capturar una imagen 1) Inserte una tarjeta microSD en la ranura (9). Pulse el icono correspondiente en la barra de herramientas o seleccione Foto en el menú 2) Pulse el botón Foto/Vídeo/Reproducción (3) para cambiar al modo de reproducción. Captura.
Suelte el botón izquierdo para completar la línea. Levenhuk se reserva el derecho a modificar o retirar cualquier producto sin previo aviso. Línea continua. Utilice esta herramienta para dibujar una curva en la imagen y medir su longitud.
Page 22
2 años a partir de la fecha de compra. La garantía incluye la reparación o sustitución gratuita del producto Levenhuk en cualquier país en el que haya una oficina Levenhuk si se reúnen todas las condiciones de la garantía.
Page 23
Discovery Artisan 64 Az eszköznek a használatával soha, semmilyen körülmények között ne nézzen közvetlenül a Napba, vagy egyéb, nagyon Digitális mikroszkóp erős fényforrásba vagy lézersugárba, mert ez MARADANDÓ KÁROSODÁST OKOZ A RETINÁJÁBAN ÉS MEG IS VAKULHAT. A mikroszkóp összeszerelése Vegye ki a mikroszkópot és minden tartozékot a csomagból. Helyezze a tárgyasztalállványt egy stabil felületre.
Page 24
Fájlok törlése Kép rögzítése 1) Helyezzen egy microSD kártyát a foglalatba (9). Kattintson a megfelelő ikonra az eszköztárban, vagy válassza a Photo (Fénykép) 2) Nyomja meg a Fénykép/Videó/Lejátszás gombot (3) a lejátszás módra váltáshoz. lehetőséget a Capture (Felvétel) menüben. 3) Nyomja meg a Beállítás gombot (2) a törölni kívánt fájl kiválasztásához. Videó...
Kalibrálás Three Points Angle (Szög). Nyomja le hosszan a bal egérgombot és rajzoljon egy vonalat a képre. Engedje el a bal egérgombot és rajzoljon egy másik vonalat. A mikroszkóp kalibrálása előtt kapcsolja be a rácsot. Ehhez válassza az On opciót az Az alkalmazás automatikusan kiszámítja a létrejött szög értékét.
Page 26
Amennyiben garanciális probléma lépne fel vagy további segítségre van szüksége a eszközt. Ha javításra vagy tisztításra szorul az eszköz, akkor keresse fel az erre a célra termék használatát illetően, akkor vegye fel a kapcsolatot a helyi Levenhuk üzlettel. specializálódott helyi szolgáltatóközpontot. Óvja az eszközt a hirtelen behatásoktól és a hosszabb ideig tartó...
Page 27
Discovery Artisan 64 Non utilizzare in nessun caso questo apparecchio per guardare direttamente il sole, un’altra sorgente di luce ad alta luminosità o Microscopio digitale un laser, perché ciò potrebbe provocare DANNI PERMANENTI ALLA RETINA e portare a CECITÀ. Montaggio del microscopio Estrarre il microscopio e tutti gli accessori dalla scatola.
Page 28
Eliminazione dei file Cattura di un’immagine 1) Inserire una card microSD nell’apposito slot (9). Cliccare sull’icona corrispondente nella barra degli strumenti o selezionare Photo (Foto) 2) Premere il pulsante Foto/Video/Riproduci (3) per passare alla modalità di riproduzione. dal menù Capture (Cattura). 3) Premere il pulsante Setup (2) per scegliere un file da eliminare.
Page 29
Rilasciare il pulsante sinistro per completare la linea. Levenhuk si riserva il diritto di modificare qualsiasi prodotto o sospenderne la Continuous Line (Linea continua). Tenere premuto il pulsante sinistro del mouse e produzione senza alcun preavviso.
Page 30
Per qualsiasi intervento di riparazione e pulizia, contattare il centro di assistenza prodotto Levenhuk in tutti i paesi in cui è presente una sede Levenhuk, a patto che tutte specializzato di zona. Proteggere l’apparecchio da urti improvvisi ed evitare che sia le condizioni di garanzia siano rispettate.
Page 31
Discovery Artisan 64 Pod żadnym pozorem nie wolno kierować przyrządu bezpośrednio na słońce, światło laserowe lub inne źródło Mikroskop cyfrowy jasnego światła, ponieważ może to spowodować TRWAŁE USZKODZENIE SIATKÓWKI lub doprowadzić do ŚLEPOTY. Montaż mikroskopu Wyjmij mikroskop i wszystkie akcesoria z opakowania. Ustaw stolik na stabilnej powierzchni.
Page 32
Usuwanie plików Rejestrowanie filmu 1) Należy włożyć kartę pamięci microSD do gniazda. Kliknij odpowiednią ikonę na pasku narzędzi lub wybierz Wideo w menu Przechwyć. 2) Naciśnij przycisk Foto/Wideo/Odtwarzanie (3), aby włączyć tryb odtwarzania. 3) Naciśnij przycisk ustawień (2), aby wybrać plik do usunięcia. Rejestrowanie sekwencji Kliknij odpowiednią...
Page 33
Zakres temperatury pracy 0… +45 °C obwód oraz pole powierzchni odpowiedniego koła. Kąt na podstawie trzech punktów. Użyj myszy, aby umieścić trzy punkty na obrazie. Levenhuk zastrzega sobie prawo do modyfikowania lub zakończenia produkcji Aplikacja automatycznie obliczy wartość kąta. dowolnego produktu bez wcześniejszego powiadomienia.
Page 34
Produkty optyczne Levenhuk mają 2-letnią gwarancję na wady materiałowe i wykonawcze. Wszystkie akcesoria Levenhuk są wolne od wad materiałowych oraz wykonawczych i pozostaną takie przez 2 lata od daty zakupu detalicznego. Levenhuk naprawi lub wymieni produkt w dowolnym kraju, w którym Levenhuk posiada swój oddział, o ile spełnione będą...
Page 35
Discovery Artisan 64 Nunca, em qualquer circunstância, olhe diretamente para o Sol, ou para outra fonte de luz intensa, ou para um laser através deste dispositivo, Microscópio digital pois isso pode causar DANOS PERMANENTES À RETINA e pode levar à CEGUEIRA.
Page 36
Eliminar ficheiros Captura de imagem 1) Insira um cartão microSD na ranhura (9). Clique no ícone correspondente na barra de ferramentas ou selecione Photo (Fotografia) 2) Prima o botão Fotografia/vídeo/reprodução (3) para mudar para o modo de no menu Capture (Capturar). reprodução.
Page 37
Desenho e texto Clique no ícone correspondente na barra de ferramentas para iniciar a calibração. Utilizando o rato, escolha dois pontos na imagem (tem de saber a distância real entre O PortableCapture permite adicionar desenhos e caixas de texto às suas imagens. Abra estes dois pontos).
Page 38
Todos os acessórios Levenhuk têm a garantia de DANOS PERMANENTES À RETINA e pode levar à CEGUEIRA. Tome as precauções isenção de defeitos de material e de fabrico durante 2 anos a partir da data de compra...
Page 39
Discovery Artisan 64 Никогда не смотрите в прибор на Солнце, на источник яркого света и лазерного излучения — ЭТО ОПАСНО ДЛЯ Цифровой микроскоп ЗРЕНИЯ И МОЖЕТ ПРИВЕСТИ К СЛЕПОТЕ! Сборка микроскопа Выньте микроскоп и все сопутствующие детали из коробки. Поместите предметный...
Page 40
Просмотр фотографий и видеозаписей Языковые настройки: выберите язык интерфейса. 1) Вставьте карту microSD в разъем (9). Сетка: отображение сетки во время работы с приложением. 2) Нажмите кнопку «Фото/Видео/Просмотр» (3), чтобы включить режим просмотра. Полноэкранный режим: полноэкранный режим. 3) Для просмотра сделанных снимков и видеозаписей нажимайте кнопки «Вверх» (4) и...
Page 41
Калибровка Угол по трем точкам. Выберите любые три точки на изображении при помощи мыши. Программа рассчитает величину угла. Для включения визирной сетки выберите пункт Вкл. в разделе Сетка меню Настройка. По умолчанию визирная сетка включена. Визирная сетка поможет вам Рисунок и текст при...
Гарантия позволяет бесплатно отремонтировать или обменять продукт Levenhuk, излучения — ЭТО ОПАСНО ДЛЯ ЗРЕНИЯ И МОЖЕТ ПРИВЕСТИ К СЛЕПОТЕ! подпадающий под условия гарантии, в любой стране, где есть офис Levenhuk. Белые светодиоды системы освещения микроскопа очень яркие; не смотрите на них, чтобы...
Page 43
Discovery Artisan 64 RETİNADA KALICI HASARA neden olabileceğinden ve KÖRLÜĞE yol açabileceğinden kesinlikle, hiçbir koşul altında Güneşe, başka bir parlak Dijital Mikroskop ışık kaynağına ya da bu cihaz aracılığıyla bir lazere doğrudan bakmayın. Mikroskop kurulumu Mikroskobu ve tüm aksesuarları ambalajdan çıkarın. Lamel yuvasını sabit bir yüzeye yerleştirin.
Page 44
Bilgisayarda Toplu Depolama Aralık kaydı 1) MicroSD kartını yuva içine yerleştirin (9). Araç çubuğundan ilgili simgeye tıklayın. Aralık kaydı için bir dizi parametreyi 2) Karttan bilgisayarınıza görüntüler veya videolar indirmek için mikroskobu USB kablosu ayarlayabileceğiniz bir iletişim kutusu penceresi görüntülenecektir. ile bilgisayarınıza bağlayın.
Odağı ayarlarken aşırı basınç uygulamayın. Kilitleme vidalarını aşırı sıkmayın. Optik yüzeylere parmaklarınızla dokunmayın. Cihazın dışını temizlemek için, yalnızca Levenhuk'un özel temizleme bezlerini ve özel optik temizleme aletlerini kullanın. Optiği temizlemek için aşındırıcı veya aseton bazlı sıvılar kullanmayın.
Page 46
ülkenizin yasalarında belirtildiği şekilde değerlendirin. Levenhuk Garantisi Levenhuk optik ürünleri, malzeme ve işçilik kaynaklı kusurlara karşı 2 yıl garantilidir. Tüm Levenhuk aksesuarları, perakende satış yoluyla alınmasından sonra 2 yıl boyunca malzeme ve işçilik kaynaklı kusurlara karşı garantilidir. Bu garanti sayesinde, tüm garanti koşulları...
Page 48
All rights reserved. Discovery.com levenhuk.com Levenhuk Inc. (USA): 928 E 124th Ave. Ste D, Tampa, FL 33612, USA, +1 813 468-3001, contact_us@levenhuk.com Levenhuk Optics s.r.o. (Europe): V Chotejně 700/7, 102 00 Prague 102, Czech Republic, +420 737-004-919, sales-info@levenhuk.cz...
