enika Tx PSMR16/A HR Quick Start Manual

E02/2013(Tx PSMR16/A HR)A4

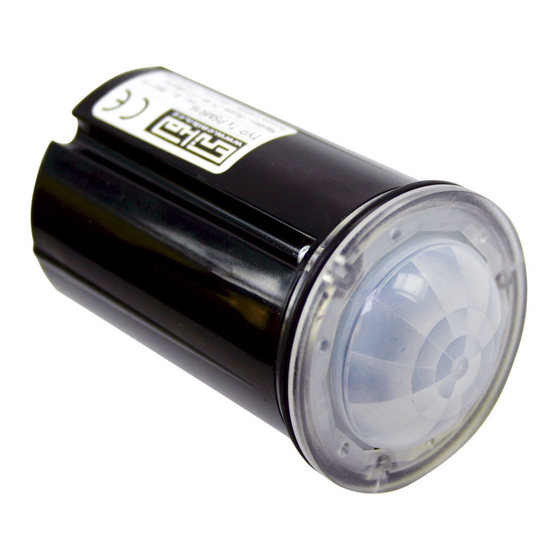

Tx PSMR16/A HR
CZ Infrapasivní snímač pohybu vysílací
SK Infrapasívny snímač pohybu vysielací
GB Transmitting Passive Infrared Switch
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 77 33 11, Fax: +420 493 77 33 22
E-mail: enika@enika.cz, http://www.enika.cz

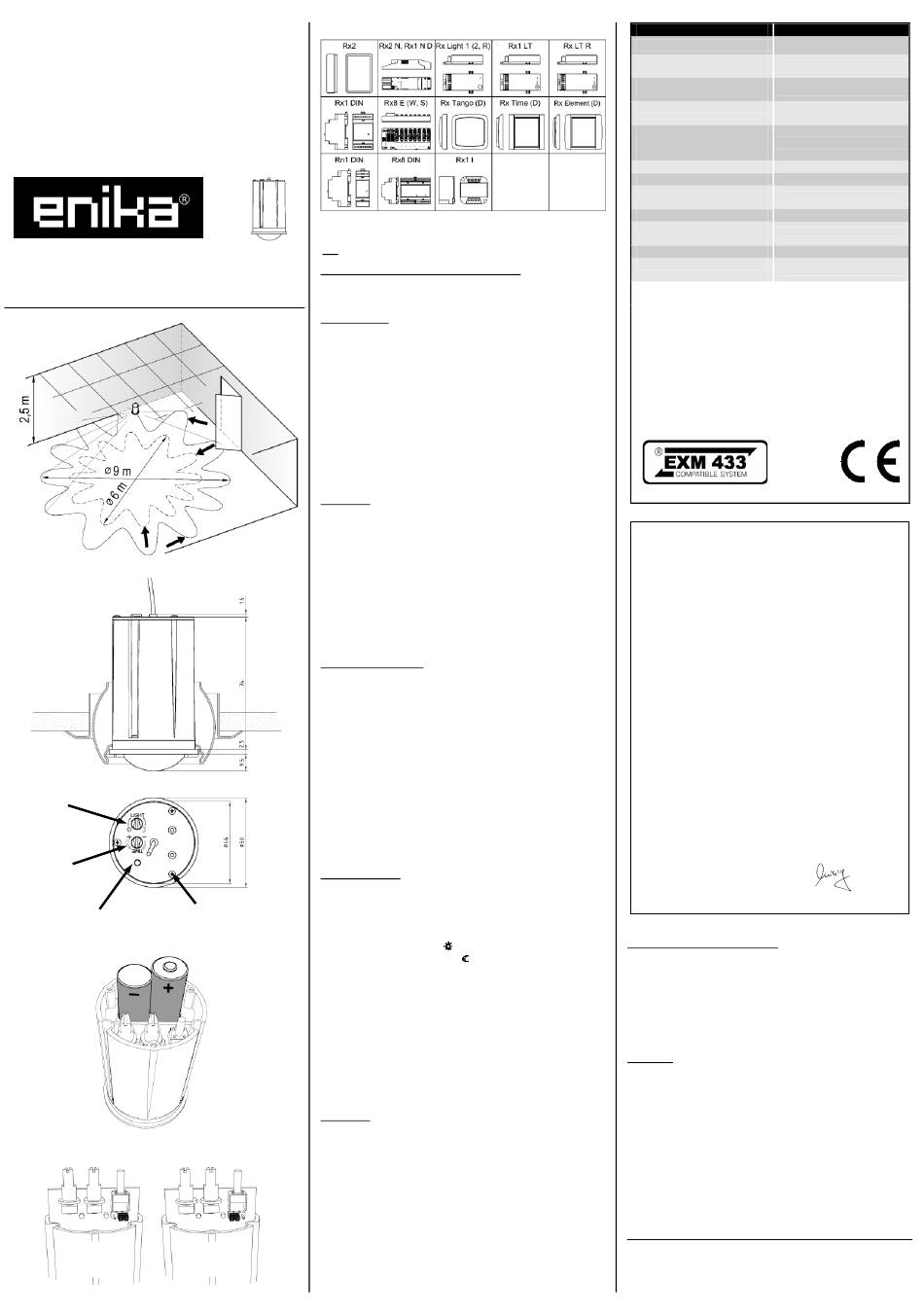

Obr. 1 Fig. 1
Obr. 2 Fig. 2
a
Obr. 3 Fig. 3
b
c
Obr. 4 Fig. 4
Obr. 5 Fig. 5
ON/OFF
Tab. 1
CZ
Infrapasivní snímač pohybu vysílací
Návod k instalaci a používání
POPIS FUNKCE
Přístroj je spolu s přijímačem (viz tab. 1) určen k bezdotykovému
ovládání elektrických spotřebičů (svítidel). Infrapasivní snímač přijímá
záření v infračervené části spektra, které je pro lidské oko neviditelné.
Zaregistruje-li snímač změnu, kterou vyvolá např. pohyb osoby v ob-
lasti dosahu (obr. 1), dojde k vyslání kódovaného RF signálu.
Snímač pracuje ve dvou režimech:
ON/OFF – snímač vysílá nejprve signál pro zapnutí. Po uběhnutí na-
stavené časové prodlevy, vyšle signál pro vypnutí.
ON – snímač vysílá pouze signál pro zapnutí. Vypnutí zajistí funkce
časovač, předem nastavená na přijímači.
LED umístěná pod čočkou infrapasivního snímače indikuje vysílání a
v případě vybité baterie upozorňuje na potřebu její výměny krátkým
problikáváním.
Upozornění:
Velikost zóny, ve které infrapasivní snímač reaguje na pohyb osob,
závisí v případě stropní montáže především na výšce umístění sníma-
če a na jeho případném natočení. Kromě toho je velikost zóny ovliv-
něna mnoha dalšími okolnostmi, jako je rychlost a směr pohybu
vzhledem ke snímači, teplota okolí, přítomnost rušivých zdrojů tepla
(topná tělesa, osvětlení apod.). Informativní zóna dosahu v závislosti
na směru pohybu vzhledem k orientaci snímače je znázorněna na obr.
1 (výška snímače nad podlahou je 2,5 m). Při montáži do větší výšky
(až asi 3,5 m) se zóna dosahu úměrně zvětšuje. Pokud to typ držáku
umožňuje, lze naklopením snímače nasměrovat a protáhnout zónu
dosahu i mimo osu montážního otvoru.
MONTÁŽ A NASTAVENÍ
Infrapasivní snímač je určen pro montáž do stropních podhledů do dr-
žáků halogenových žárovek MR16, které umožňují protažení těla sní-
mače (obr. 2). Anténa vystupující ze zadní části krytu by po zasunutí
snímače do držáku měla být pro dosažení maximálního dosahu vysí-
lání dostatečně vzdálená od všech vodivých předmětů.
Do snímače je nejprve potřeba vložit baterie:
- pomocí křížového šroubováku odstraňte šrouby (obr. 3d),
- sejměte zadní část krytu,
- vložte baterie ( pozor na správnou polaritu – obr. 4),
- vraťte kryt na původní místo a upevněte šrouby.
Stejně se postupuje i při výměně baterií.
Funkce je z výroby nastavena na režim ON/OFF. Pokud potřebujete
změnit režim na ON, při sejmuté zadní část krytu vysuňte tištěný spoj
a přestavte propojku (obr.5).
Nastavovací prvky
Na zadní straně snímače jsou dva nastavovací prvky (obr. 3a, 3b):
a) LIGHT (hladina okolního osvětlení)
Snímač reaguje na pohyb, je-li úroveň osvětlení v místě instalace nižší
d
než nastavená hodnota. Při vyšší úrovni okolního osvětlení je přístroj
deaktivován (signál se nevysílá ani v případě detekce pohybu). Při na-
stavení do levé krajní polohy ( ) přístroj spíná prakticky za jakéhoko-
liv osvětlení, v pravé krajní poloze ( ) spíná pouze za tmy.
b) TIME (zpoždění vypnutí / potlačení vysílání)
V režimu ON/OFF se tímto nastavovacím prvkem nastavuje zpoždění
vypnutí, což je doba, po kterou bude svítidlo zapnuto od okamžiku
ukončení detekce pohybu. Dobu lze nastavit od asi 20 s do 30 minut.
Poloha ve středu rozsahu odpovídá době asi 5 minut.
V režimu ON se zpoždění vypnutí nastavuje na přijímači, který musí
být ve funkci časovač. Nastavovacím prvkem na snímači se ve třech
hodnotách nastavuje potlačení vysílání, což je minimální doba mezi
dvěma vysíláními signálu pro zapnutí při trvalém pohybu před sníma-
čem. V krajní poloze „–" je nastavena hodnota 1 minuta, uprostřed
5 minut a v krajní poloze „+" 15 minut.
Upozornění:
Doba potlačení vysílání by měla odpovídat minimálně polovině doby
zpoždění nastavené na časovači přijímače. To znamená, že např. pro
dobu potlačení 1 minuta je vhodné nastavení časovače na přijímači od
2 do 5 minut apod.
Změna v nastavení zpoždění vypnutí / potlačení vysílání se proje-
ví až po uplynutí původně nastavené doby nebo okamžitě po
stisku vysílacího tlačítka (obr. 3c)!
Z důvodu dosažení maximální životnosti baterie je třeba co nejvíce
omezit počet vysílání. Proto je vhodné, pokud to konkrétní provozní
podmínky pro použití snímačů umožňují, nenastavovat zbytečně krát-
ON
kou dobu zpoždění vypnutí v režimu ON/OFF a stejně tak nenastavo-
vat nejkratší dobu potlačení vysílání v režimu ON.
Technická data / Technical data Tx PSMR16/A HR
2x AA 1,5 V alkalická / alkaline
Napájení / Power supply
Životnost baterie /
asi 5 let / approx 5 years
Battery lifetime
Rozsah nastavení zpoždění /
asi / approx 20 s – 30 min
Delay setting range
Potlačení vysílání ( režim ON ) /
1, 5, 15 min
Suppression of transmitting
Rozsah vlivu okolního osvětlení
/ Ambient illumination response asi / approx 1 – 1000 lx
threshold
433,92 MHz
Pracovní frakvence / Frequency
asi / approx 30 m
Dosah / Range
Počet kódů ( kombinací ) /
2
24
Number of Codes
IP 40 dle ČSN EN 60529
Krytí / Protection level
Provozní teplota /
-10 až / to + 55 °C
Operating temperature
podle obr. 2, 3 / see Fig. 2, 3
Rozměry / Dimensions
Hmotnost ( bez baterií ) /
60 g
Weight ( without batteries)
Na zařízení není dovoleno provádět dodatečné technické úpravy!
It is forbidden to do any technical modifications on the device!
Zařízení lze provozovat na základě aktuálního VO–R/10/. (viz
www.ctu.cz) a za podmínek v něm uvedených.
* Uvedená životnost platí pro dodávané alkalické baterie, 70 vysílání
denně a teplotu okolí 20 až 25 °C. Kromě dodávaných alkalických
baterií 2× AA 1,5 V je možné použít i 3 V lithiovou baterii CR-V3, jejíž
životnost je asi o 50% větší.
* The specified lifetime applies for supplied alkaline batteries, 70
transmissions a day and ambient temperature between 20 and 25 °C.
In addition to the supplied 2 alkaline AA 1.5 V batteries, a 3-V lithium
CR-V3 battery can be used. Its lifetime is approx. 50% higher.
Prohlášení o shodě
Výrobce:
ENIKA.CZ s.r.o.
190 00 Praha 9, Pod Harfou 933/86
IČO: 28218167
tímto prohlašuje, že výrobek
typové označení:
Tx PSMR16, Tx PSMR16/A, Tx PSMR16/A
HR
specifikace: 3299-22900, 3299-22910
druh výrobku: infrapasivní snímač vysílací
frekvence: 433,92 MHz
vf výkon:
10 dBm
- je ve shodě se základními požadavky NV 426/2000 Sb. v platném znění
- odpovídá základním požadavkům a dalším ustanovením evropské direktivy
1999/5/ES (R&TTE) (Směrnice o radiových zařízeních a telekomunikačních
koncových zařízeních a vzájemném uznávání jejich shody)
- splňuje požadavky těchto norem a předpisů:
rádiové parametry:
EN 300220-3:2000
ČSN ETSI EN 301 489-1 V1.4.1:2003
EMC:
elektrická bezpečnost: ČSN EN 60 669-2-1 ed.2:2001
ČSN EN 60 669-1 ed.2:2003
+A1:03+1:05+2:05 čl.8, 10, 12,13,15,
16, 20, 21, 23, 24
ČSN EN 60 730-1:01 ed.2
+A11:02+A12:04+A1:05+A13:05+A14:05 čl.20
Toto prohlášení je vydáno na výhradní odpovědnost výrobce.
V Nové Pace dne 25.02.2010 ing. Vladimír Militký,
řízení sytému jakosti
Zápis snímače do paměti přijímače
- na přijímači nastavte požadovanou funkci (viz manuál příslušného
přijímače) podle režimu snímače – ON/OFF pro režim ON/OFF nebo
časovač pro režim ON,
- pro odvysílání kódu potřebného pro zápis do paměti přijímače krátce
stiskněte při zacloněné čočce vysílací tlačítko na zadní straně sníma-
če (obr. 3 c). Po uvolnění tlačítka dojde k odvysílání kódu. To je indi-
kováno blikáním LED pod čočkou snímače.
Poznámka:
Snímač v režimu ON/OFF umožňuje pro zápis do paměti přijímače
odvysílat pouze kód OFF pro vypnutí. Přijímač v provozním režimu
pak reaguje pouze na signál OFF.
- na přijímači nastavte požadovanou funkci (viz manuál příslušného
přijímače),
- pro odvysílání kódu potřebného pro zápis do paměti přijímače dlouze
(> 5 s) stiskněte při zacloněné čočce vysílací tlačítko na zadní straně
snímače (obr. 3 c). Po uvolnění tlačítka dojde k odvysílání kódu. To je
indikováno blikáním LED pod čočkou snímače.
ENIKA.CZ s. r.o. tímto prohlašuje, že tento Tx PSMR16/A HR je ve
shodě se základními požadavky a dalšími příslušnými ustanoveními
směrnice 1999/5/ES.
