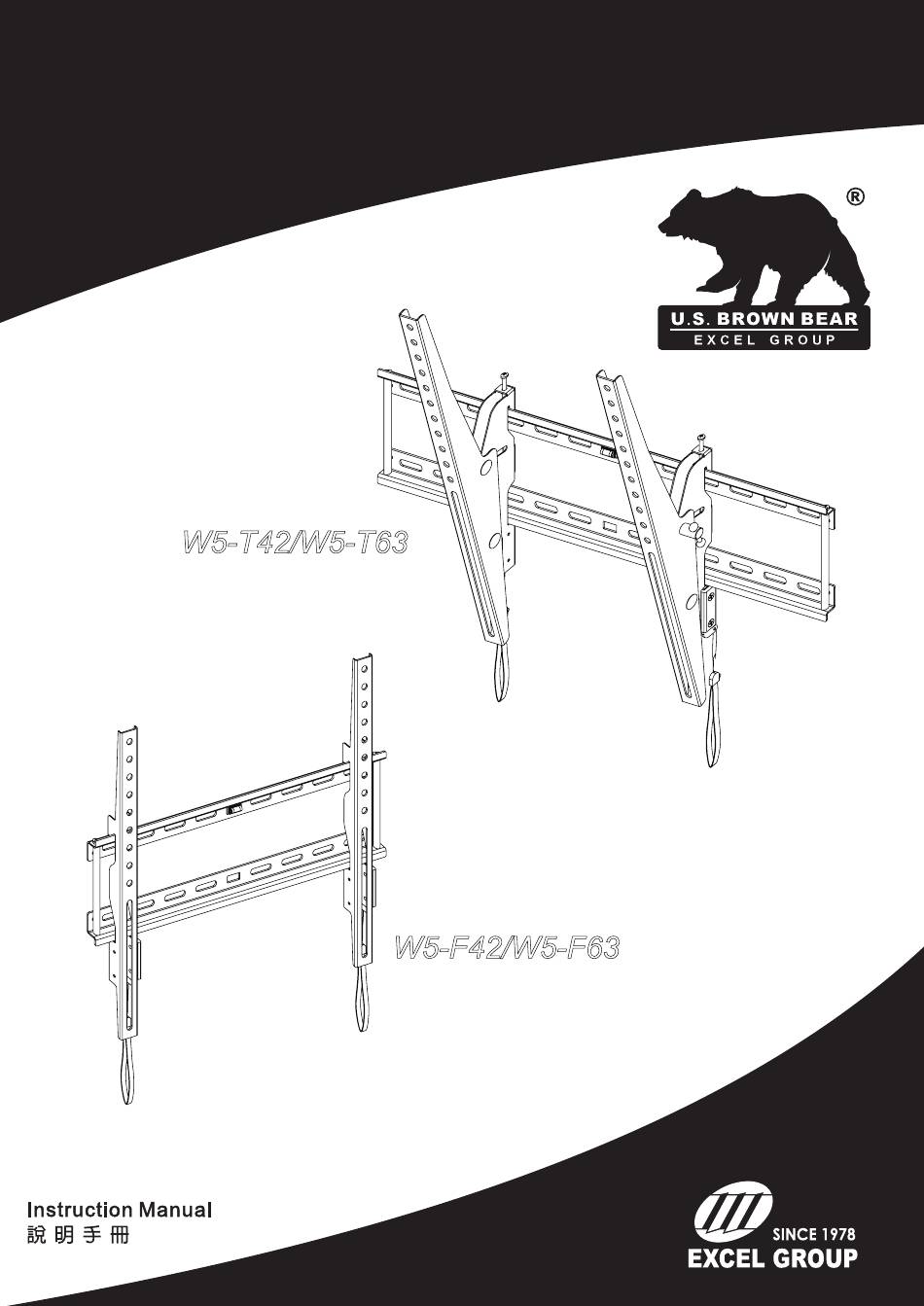

- Page 1 W5 Series Medium/Large Fixed & Tilt Flat Screen Mounts 簡易型壁掛支架 W5-T42/W5-T63 W5-F42/W5-F63...
- Page 2 注意事項 請安裝人員在安裝前請務必詳讀以下注意事項 如果安裝或組裝不當，可能導致重傷、死亡和財產損毀。 ‧ 未依以下說明操作規定而造成的產品問題，意外傷害與損失，本公司一概不予以負責。 ‧ 對產品外觀的修改、不適當的安裝、超出限重範圍內，而造成之所有品質異常，非敝司應負責任。 ‧ 針對所有不適當的安裝產生的危害，本公司將免於相關責任歸屬，亦無需負責修繕費用。 ‧ 如果您不瞭解說明或者遇到任何疑問，請與具備資格的安裝人員聯繫。可通過電話號碼 07-359-5931或電子郵件servicetw@usbrownbear.com與客戶服務部門聯繫。 ‧ 如果產品或硬體有受損或缺失，請不要安裝或組裝。如果您需要更換零件，請通過電話號碼或電子 郵件與客戶服務部門聯繫。 ‧ 對於壁掛式產品:此產品限在由木牆柱結構或砌築結構(實心混泥土)搭建的豎直牆面上使用。規定的 牆壁立木柱最小尺寸為5cm x 10cm，立柱間距最大為61cm，最小為41cm，牆壁外殼材質(木板牆 、立木柱 、水泥牆)厚度為19CM，且木版牆面厚度需大於3公分。如果您不知道牆壁類型或者需要 與其他牆面(金屬立柱、實心混泥土和實心磚)有關的資訊，請與具備資格的安裝人員聯繫。為確保 安全安裝，用於安裝產品的牆壁必須能夠支撐相當於總荷重4倍的重量。否則必須強化牆面以便符合 此標准。安裝人員負責確認牆壁結構/表面以及安裝中使用的螺絲能夠安全的支持總荷重。 ‧ 本產品不適用於承載CRT。不要將此產品用於超出指定應用範圍的任何應用，也不要安裝超過此產 品的最大荷重。 ‧ 安裝時請謹慎的避開牆內管線:如天然氣/水管/電線。 ‧ 若您的產品需寄回檢測，需自行負擔送修運費，運送替換之新產品所需運費，需由送修者負擔。 ‧ 規格如有變更請詳見於本公司網站Web : www.excelglobal.com.tw，恕不另外通知。 Drill Socket Wrench Philips Screwdriver Pencil Hammer Level...
- Page 3 *Recommended use with Wood Stud & Concrete Wall/Brick wall 建議在木立柱與水泥牆/磚牆上使用 W5-T42 & W5-F42 W5-T63 & W5-F63 40kg 60kg 23”~47” 37”~63” 88lbs 132lbs 最大尺寸 最大承重 最大尺寸 最大承重 W5-F42 W5-F63 W5-T42 W5-T63 固定式支架 X2 可調式支架 X2 Flat Screen Fixed Bracket X2 Flat Screen Tilt Bracket X2 W5-F42 W5-T42 牆板...
- Page 4 Flat Screen Bracket Attachment Steps 螢幕支架安裝步驟 安裝平板電視不要太過用力旋緊螺絲，並確保螺絲長度不要超過面板孔深! Do not exceed the maximum weight capacity for this product. Use with products larger than suggested maximum weight and size may result in instability causing possible injury or damage. 如果使用過大或過重的產品可能會造成安裝上的損害，使用者在調整前需先將電視或物品從框架上移除， 如果這個產品是超出範圍外的電視尺寸，建議議對量測電視尺寸! 墊片 襯套 Not Included Align Flat Screen Bracket with VESA hole pattern on back of Flat Screen (X4).
- Page 5 找出牆版件鑽孔的高度 To Find Out The Screws Drilling Position With Wall Bracket 將牆板件模擬安裝於面板件上，量測(A距離)。 To take a simulate installation by putting the wall bracket on the wall bracket to get the distance A. 此圖為螢幕背面 Monitor Center 螢幕中心線 The back of screen *注意:螢幕中心與支架中心不一定一樣。 Attention:Monitor center and wall bracket center maybe not the same one.
- Page 6 Secure Wall Bracket with W-B (x4). Gently hammer Wall Anchors into pilot holes (x4). 使用六角扳手將金屬膨脹管(x4)與牆板固定在牆上。 將金屬膨脹管直接置入孔洞中。 Socket Wrench 六角板手 六角扳手 金屬膨脹管 M6 x L50mm Wall Bracket Installation Steps for Wood Studs 木立柱牆安裝步驟 Select desired height. Use Wall Bracket as template to Locate studs with stud finder.
- Page 7 Installation Monitor & Wall Bracket 組裝面板件與牆版件 Lift to hang Flat Screen onto Wall bracket.Push Quick Release System for easy access. lower part of Flat Screen to snap and secure Simply pull strap to release Flat Screen from into place. Wall Bracket. 將螢幕支架固定於螢幕上之後，再將已固定掛勾的...
- Page 8 THANK YOU FOR PURCHASING U.S. BROWN BEAR PRODUCTS. 感謝您購買 的產品。 São Paulo, Brazil Come h a ng with u s salestw@usbrownbear.com 2855 Mandela Pkwy #11, Oakland CA 94608...
