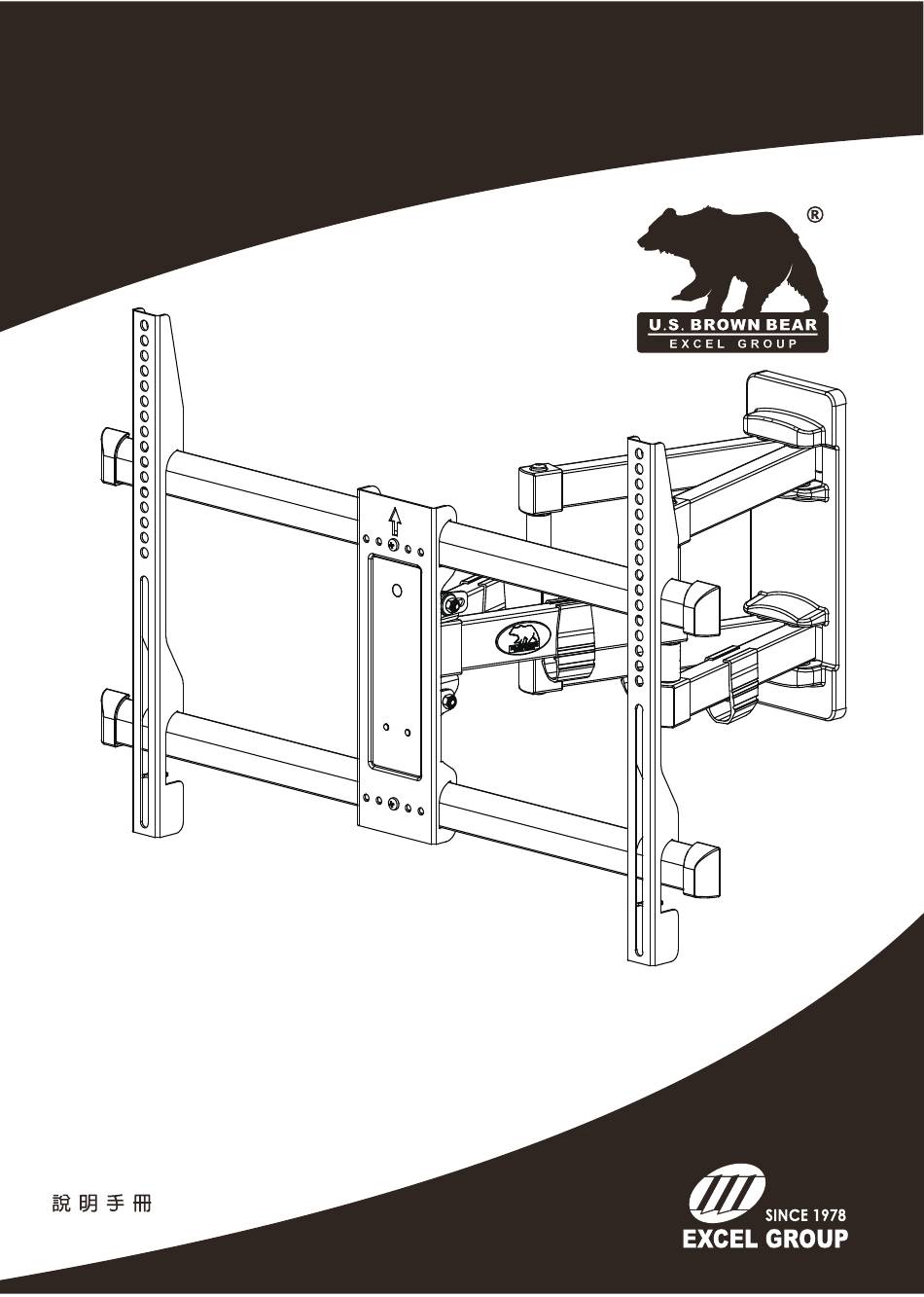

- Page 1 Full-Motion Mount with tilt Instruction Manual 6BA-80...
- Page 2 U.S. Brown Bear Product Warranty 注意事項 请安装人员在安装前请务必详读以下注意事项 如果安装或组装不当，可能导致重伤、死亡和财产损毁。 ‧ 未依以下说明操作规定而造成的产品问题，意外伤害与损失，本公司一概不予以负责。 ‧ 对产品外观的修改、不适当的安装、超出限重范围内，而造成之所有质量异常，非敝司应负责任。 ‧ 针对所有不适当的安装产生的危害，本公司将免于相关责任归属，亦无需负责修缮费用。 ‧ 如果您不了解说明或者遇到任何疑问，请与具备资格的安装人员联系。可通过电话号码 07-392-6566或电子邮件servicetw@usbrownbear.com与客户服务部门联系。 ‧ 如果产品或硬件有受损或缺失，请不要安装或组装。如果您需要更换零件，请通过电话号码或电子 邮件与客户服务部门联系。 ‧ 对于壁挂式产品:此产品限在由木墙柱结构或砌筑结构(实心混泥土)搭建的竖直墙面上使用。规定的 墙壁立木柱最小尺寸为5cm x 10cm，立柱间距最大为61cm，最小为41cm，墙壁外壳材质(木板墙 、立木柱 、水泥墙)厚度为19CM，且木版墙面厚度需大于3公分。如果您不知道墙壁类型或者需要 与其他墙面(金属立柱、实心混泥土和实心砖)有关的信息，请与具备资格的安装人员联系。为确保 安全安装，用于安装产品的墙壁必须能够支撑相当于总荷重4倍的重量。否则必须强化墙面以便符合 此标准。安装人员负责确认墙壁结构/表面以及安装中使用的螺丝能够安全的支持总荷重。 ‧ 本产品不适用于承载CRT。不要将此产品用于超出指定应用范围的任何应用，也不要安装超过此产 品的最大荷重。 ‧ 安装时请谨慎的避开墙内管线:如天然气/水管/电线。 ‧ 若您的产品需寄回检测，需自行负担送修运费，运送替换之新产品所需运费，需由送修者负担。 ‧ 规格如有变更请详见于本公司网站Web : www.excelglobal.com.tw，恕不另外通知。 Tools Needed 需要的工具...
- Page 3 Weight & Size Capacity 载重范围与荧幕尺寸范围 *Recommended use with Wood Stud & Concrete Wall 建议在木立柱与水泥墙上使用 50 kg 32”~80” *Be careful of in-wall utilties: 110 lbs plumbing / natural gas / electrical 要谨慎地避开墙内管线:如 管/天然汽管线/电线 最大尺寸 最大承重 Hardware Kit 螺丝包 荧幕螺丝Monitor Kit 墙板螺丝Wall Kit 螺丝...
- Page 4 Flat Screen Bracket Attachment Steps 荧幕支架安裝步骤 Before the Installation Steps 安装前置作业 Identify your VESA pattern on the back of Flat Screen. For any VESA pattern within 600mm*400mm 了解荧幕背孔孔距,适合任何600*400mm以內的VESA安裝孔。 MAX 600mm...
- Page 5 片 套 Not Included 安装平板电视不要太过用力旋紧螺丝，并确保螺丝长度不要超过面板孔深! Install The Monitor Bracket On Flat Screen. 面板件与荧幕組裝步骤 Align VESA hole pattern on back of Flat Screen. Secure with appropriate screw size and washers from Monitor Kit as illustrated. 先将面板对齐荧幕背面的孔位，再从荧幕螺丝配件中挑选适合您荧幕尺寸的螺丝，并以十字螺丝起子 旋紧四个螺丝。 套 片 Spacers Washers M4-M5-M6 螺絲使用...
- Page 6 To Find Out The Screws Drilling Position With Wall Bracket 找出墙板件钻孔的高度 Align the TV Mount body to proper position with extension bars and measure from center of the TV Mount wall plate to the edge of the screen to find out the distance. This "A" distance will tell you after TV is mounted where the edge of theTV will be on the wall.
- Page 7 Wall Bracket Installation Steps for Concrete 水泥墙安装步骤 Drill pilot holes at marked locations(x4 Mark drilling locations at the desired height with pencil(x4). Use the level to ensure proper alignment. 使用电钻钻孔(x4)。 Center 标注墙板安裝孔位置，使用水平仪确保水平。 中心 Drill 电钻 Pilot Hole Size 3/8”(10 mm) 钻孔尺寸...
- Page 8 Wall Bracket Installation Steps for Wood Studs 木立柱墙安装步骤 Use Wall plate to mark drilling locations at Locate studs with stud finder. Mark stud the sesired height . Use level to ensure proper alignment. edge and center location with pencil. 利用墙板调至适当高度后，用铅笔标注钻孔位置(x4)。 使用木条感应器测量出木立柱中心点并标注。...
- Page 9 Installation Monitor & Wall Bracket 組裝面板件與牆版件 Lift and hook flat screen with attached brackets to the wall brackets. 将荧幕件挂置于墙板件上。使用十字螺丝起子锁固螺丝。 Assistance may be the required to lift your flat screen into position. 您可能需要他人协助将荧幕件 挂上定位。 Lift and hook flat screen with attached brackets to the wall brackets. 使用十字螺丝起子锁固螺丝。...
- Page 10 To adjust Tilt or Alignment of Flat Screen use open-end wrench and screw-driver. 若荧幕面板部份不平整，请使用开口扳手跟螺丝刀松开螺丝跟螺母，调整面板角度至 水平后，再将螺丝跟螺母旋紧。 Loosen screws on mounting plate. 松开螺丝 Tighten screws on Adjust tilt or angle of Flat Screen. mounting plate. 调整面板角度至水平 扭紧螺丝...
- Page 11 Clear up cables 整理 材...
- Page 12 感谢您购买U.S. BROWN BEAR 的产品。 Taiwan Office E-MAIL: salestw@usbrownbear.com Tel : +886-7-392-6566 Fax : +886-7-392-5567 ADD: No.116, WanhSing Street, Sanmin 2855 Mandela Pkwy #11, Oakland CA 94608 District, Kaohsiung 80794, Taiwan, R.O.C.
