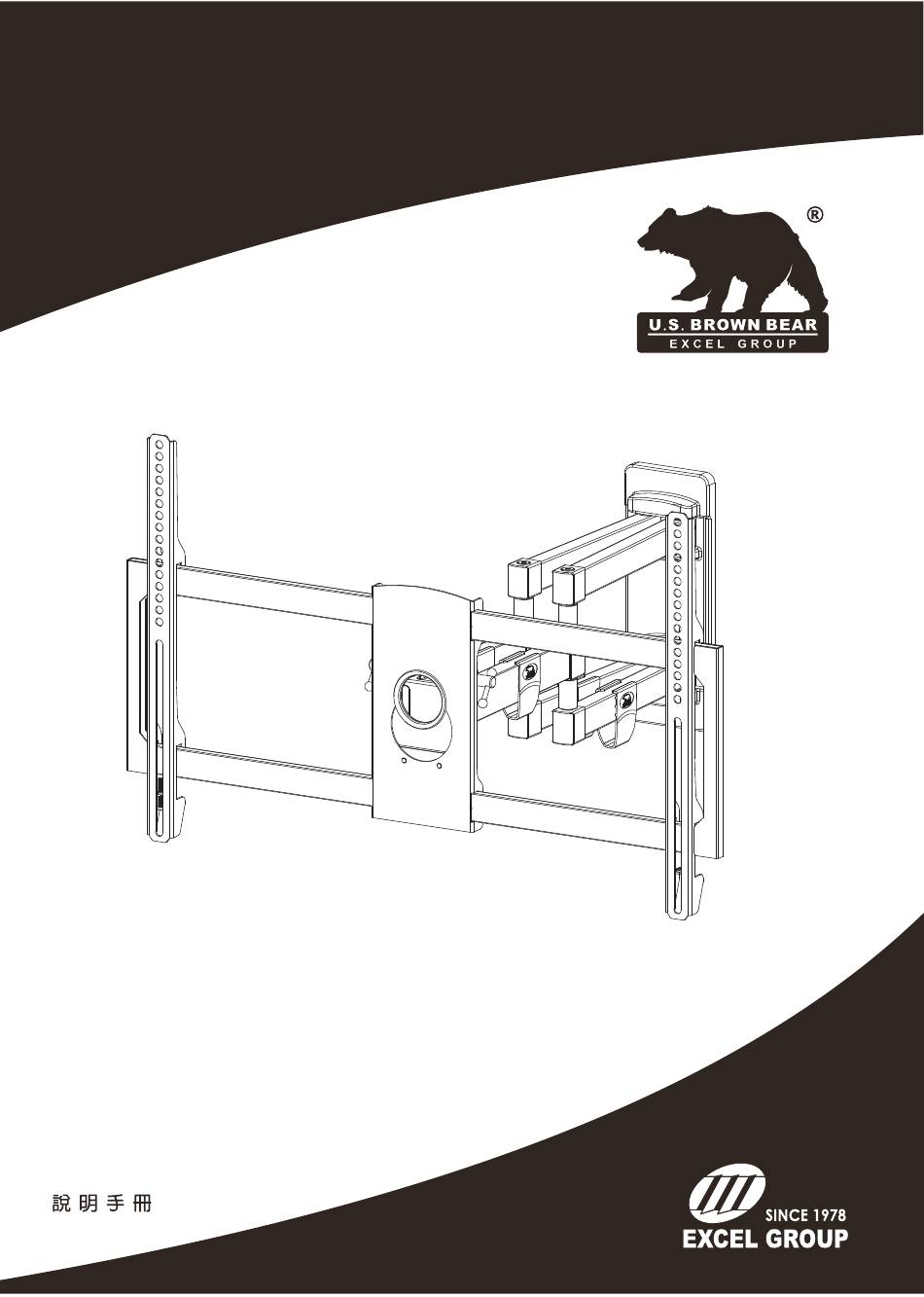

- Page 1 Full-Motion Mount with tilt Instruction Manual VC6B80...
- Page 2 U.S. Brown Bear Product Warranty 注意事項 請安裝人員在安裝前請務必詳讀以下注意事項 如果安裝或組裝不當，可能導致重傷、死亡和財產損毀。 ‧ 未依以下說明操作規定而造成的產品問題，意外傷害與損失，本公司一概不予以負責。 ‧ 對產品外觀的修改、不適當的安裝、超出限重範圍內，而造成之所有品質異常，非敝司應負責任。 ‧ 針對所有不適當的安裝產生的危害，本公司將免於相關責任歸屬，亦無需負責修繕費用。 ‧ 如果您不瞭解說明或者遇到任何疑問，請與具備資格的安裝人員聯繫。可通過電話號碼 07-392-6566或電子郵件servicetw@usbrownbear.com與客戶服務部門聯繫。 ‧ 如果產品或硬體有受損或缺失，請不要安裝或組裝。如果您需要更換零件，請通過電話號碼或電子 郵件與客戶服務部門聯繫。 ‧ 對於壁掛式產品:此產品限在由木牆柱結構或砌築結構(實心混泥土)搭建的豎直牆面上使用。規定的 牆壁立木柱最小尺寸為5cm x 10cm，立柱間距最大為61cm，最小為41cm，牆壁外殼材質(木板牆 、立木柱 、水泥牆)厚度為19CM，且木版牆面厚度需大於3公分。如果您不知道牆壁類型或者需要 與其他牆面(金屬立柱、實心混泥土和實心磚)有關的資訊，請與具備資格的安裝人員聯繫。為確保 安全安裝，用於安裝產品的牆壁必須能夠支撐相當於總荷重4倍的重量。否則必須強化牆面以便符合 此標准。安裝人員負責確認牆壁結構/表面以及安裝中使用的螺絲能夠安全的支持總荷重。 ‧ 本產品不適用於承載CRT。不要將此產品用於超出指定應用範圍的任何應用，也不要安裝超過此產 品的最大荷重。 ‧ 安裝時請謹慎的避開牆內管線:如天然氣/水管/電線。 ‧ 若您的產品需寄回檢測，需自行負擔送修運費，運送替換之新產品所需運費，需由送修者負擔。 ‧ 規格如有變更請詳見於本公司網站Web : www.excelglobal.com.tw，恕不另外通知。 Tools Needed 需要的工具...
- Page 3 Weight & Size Capacity 載重範圍與螢幕尺寸範圍 *Recommended use with Wood Stud & Concrete Wall 建議在木立柱與水泥牆上使用 50 kg 32”~80” *Be careful of in-wall utilties: 110 lbs plumbing / natural gas / electrical 要謹慎地避開牆内管線:如 管/天然汽管線/電線 最大尺寸 最大承重 Hardware Kit 螺絲配件包 螢幕螺絲Monitor Kit 牆板螺絲Wall Kit 螺絲...
- Page 4 Flat Screen Bracket Attachment Steps 螢幕支架安裝步驟 Before the Installation Steps 安裝前置作業 Identify your VESA pattern on the back of Flat Screen. For any VESA pattern within 600mm*400mm 了解螢幕背孔孔距,適合任何600*400mm以內的VESA安裝孔。 MAX 600mm...
- Page 5 墊片 襯套 Not Included 安裝平板電視不要太過用力旋緊螺絲，並確保螺絲長度不要超過面板孔深! Install The Monitor Bracket On Flat Screen. 面板件與螢幕組裝步驟 Align VESA hole pattern on back of Flat Screen. Secure with appropriate screw size and washers from Monitor Kit as illustrated. 先將面板對齊螢幕背面的孔位，再從螢幕螺絲配件中挑選適合您螢幕尺寸的螺絲，並以十字螺絲起子 旋緊四個螺絲。 襯套 墊片 Spacers Washers M4-M5-M6 螺絲使用墊片...
- Page 6 To Find Out The Screws Drilling Position With Wall Bracket 找出牆版件鑽孔的高度 Align the TV Mount body to proper position with extension bars and measure from center of the TV Mount wall plate to the edge of the screen to find out the distance. This "A" distance will tell you after TV is mounted where the edge of theTV will be on the wall.
- Page 7 Wall Bracket Installation Steps for Concrete 水泥牆安裝步驟 Drill pilot holes at marked locations(x4 Select desired height. Use Installation Template to mark drilling locations with pencil(x4). Use the level to ensure proper alignment. 使用電鑽鑽孔(x4)。 用安裝模板標註牆板安裝孔位置，使用水平儀測量以確保水平。 Concrete 水泥牆 Drill 電鑽 Pilot Hole Size 3/8”(10 mm) 鑽孔尺寸...
- Page 8 Wall Bracket Installation Steps for Wood Studs 木立柱牆安裝步驟 Use Wall installation template to mark drilling locations at Locate studs with stud finder. Mark stud the sesired height . Use level to ensure proper alignment. edge and center location with pencil. 利用安裝模板調至適當高度後，用鉛筆標注鑽孔位置。...
- Page 9 組裝面板件與牆版件 Installation Monitor & Wall Bracket Hang the face plate to the wall bracket. secure the face plate and the wall bracket together with the 將井字架掛在牆支架上 pre-assembled screws. 用預裝的螺絲井字架跟牆支架鎖固在 一起。 Key hole up 葫蘆孔朝上 PRE-ASSEMBLED SCREWS 預裝的螺絲 Lift and hook flat screen with attached brackets to the wall brackets. 將螢幕件掛置於牆板件上。使用十字螺絲起子鎖固螺絲。...
- Page 10 Lift and hook flat screen with attached brackets to the wall brackets. 使用十字螺絲起子鎖固螺絲。 To adjust Tilt or Alignment of Flat Screen use open-end wrench and screw-driver. 若螢幕面板部份不平整，請使用開口扳手跟螺絲刀鬆開螺絲跟螺母，調整面板角度至 水平後，再將螺絲跟螺母旋緊。 Loosen screws on mounting plate. 鬆開螺絲...
- Page 11 Adjust tilt or angle of Flat Screen. Tighten screws on mounting plate. 扭緊螺絲 調整面板角度至水平 Tilting angle adjustment 傾角調整 Loosen the knob lever Adjust TV to desired tilting angle. Tighten the knob lever 鬆掉調節把手 調整面板到理想的傾斜角度 旋緊調節把手 Clear up cables 整理線材...
- Page 12 感謝您購買U.S. BROWN BEAR 的產品。 Taiwan Office E-MAIL: salestw@usbrownbear.com Tel : +886-7-392-6566 Fax : +886-7-392-5567 ADD: No.116, WanhSing Street, Sanmin 2855 Mandela Pkwy #11, Oakland CA 94608 District, Kaohsiung 80794, Taiwan, R.O.C.
