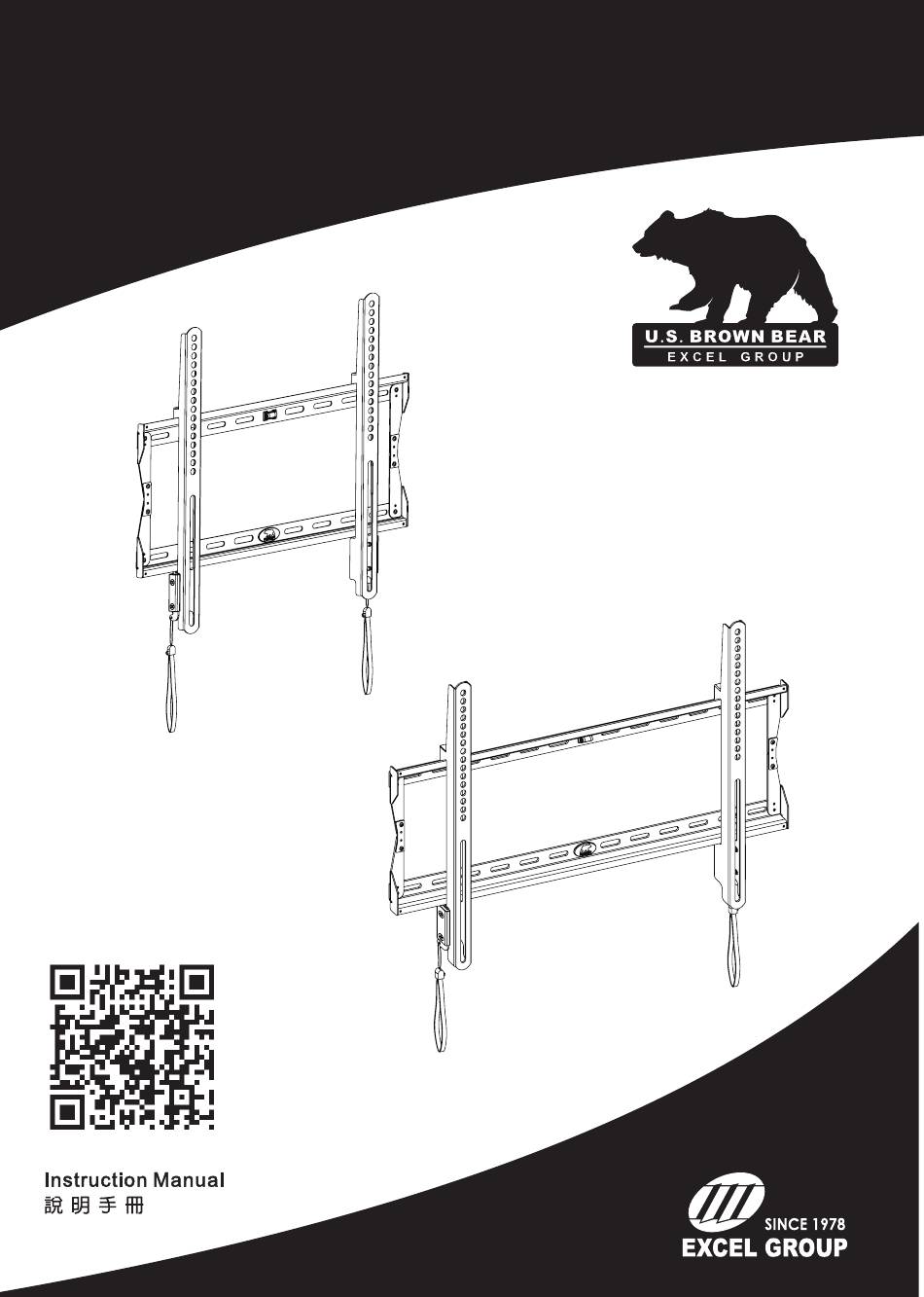

- Page 1 HF Series Wall Mount-Fixed Flat Screen Mounts HF-M HF-L Installation video...
- Page 2 ‧ 警告!如果安裝或組裝不當，可能導致重傷、死亡和財產損毀。請在開始安裝會組裝前先閱讀下列警告資訊。 ‧ 如果您不瞭解說明或者遇到任何疑問或問題，請與具備資格的安裝人員聯繫。可通過電話號碼1.877.338.4555或電子郵件service@usbrownbear.com與 客戶服務部門聯繫。 ‧ 如果產品或硬體有受損或缺失，請不要安裝或組裝。如果您需要更換零件，請通過電話號碼1.877.338.4555或電子郵件service@usbrownbear.com與 客戶服務部門聯繫。 ‧ 國際客戶請聯繫本地經銷商以獲得幫助。 ‧ 對於壁掛式產品:此產品限在由木牆柱結構或砌築結構(實心混泥土)搭建的豎直牆面上使用。規定的牆壁立木柱最小尺寸為5cm x 10cm，立柱間距最大 為61cm，最小為41cm，牆壁外殼材質(木板牆、立木柱、水泥牆)厚度為19CM。如果您不知道牆壁類型或者需要與其他牆面(金屬立柱、實心混泥土和實心 磚)有關的資訊，請與具備資格的安裝人員聯繫。為確保安全安裝，用於安裝產品的牆壁必須能夠支撐相當於總荷重4倍的重量。否則必須強化牆面以便符 合此標準。安裝人員負責確認牆壁結構/表面以及安裝中使用的螺絲能夠安全的支持總荷重。 ‧ 本產品不適用於承載CRT。不要將此產品用於超出指定應用範圍的任何應用。 ‧ 不要超過此產品的最大荷重。 ‧ 要謹慎的避開牆內管線:如天然氣/水管/電線。 ‧ 提供修復或更換不良零件或產品的服務。 ‧ 未依操作規定而造成的產品問題則不在保證之列。 ‧ 若您的產品需寄美國布朗熊檢測，需自行負擔送修運費，運送替換之新產品所需運費，亦由送修者預付之。 ‧ 產品外觀的修改、不適當的安裝、超出限重範圍內的機種，而造成之所有品質異常，亦非美國布朗熊應負之責。 ‧ 針對所有不適當的安裝產生的危害，美國布朗熊將免於相關責任歸屬，亦無需負責非美國布朗熊所屬之他方人士之修繕費用。 ‧ 規格如有變更，恕不另外通知。 Ø10 mm Drill Philips Screwdriver Pencil Hammer Level...
- Page 3 Wall Bracket 1PCS Flat Screen Fixed Bracket 2PCS 牆版件x1件 面板支架x2件 HF-M HF-L 建議適用於Screen Sizes:23”-50” 建議適用於Screen Sizes:37”-65” 承重Weight Capacity: 45 Kg / 99 lbs 承重Weight Capacity: 60 Kg / 132 lbs 淨重Net Weight: 1.4 Kg / 3.08 lbs 淨重Net Weight: 2.1 Kg / 4.6 lbs 425mm/16.7”(max) 625mm/24.6”(max) 載重範圍與螢幕尺寸範圍...
- Page 4 Wall Bracket Installation Steps for Wood Studs 木立柱牆安裝步驟 Select desired height. Use Wall Bracket as template to Locate studs with stud finder. Mark stud mark drilling locations with pencil . edge and center location with pencil. Use level to ensure proper alignment. 利用牆板調至適當高度後，用鉛筆標注鑽孔位置，同時...
- Page 5 Wall Bracket Installation Steps for Concrete 水泥牆安裝步驟 Select desired height. Use Wall Bracket as template Drill pilot holes at marked locations. to mark drilling locations with pencil. Use level to ensure proper alignment. 使用電鑽鑽孔。 標注牆板位置，使用水平儀以確保正確對齊。 Level 水平尺 Drill 電鑽 Pilot Hole Size HF-M: 4 holes 3/8”(10 mm) 鑽孔尺寸...
- Page 6 Flat Screen Bracket Attachment Steps 螢幕支架安裝步驟 安裝平板電視不要太過用力旋緊螺絲，並確保螺絲長度不要超過面板孔深! 墊片 襯套 Not Included Align Flat Screen Bracket with VESA hole pattern on back of Flat Screen. Secure with appropriate screw size and washers from Monitor Kit as illustrated. 先將兩支螢幕支架對齊螢幕背面的孔位，再從螢幕螺絲配件中挑選適合您螢幕孔位大小的螺絲， 如果需要再依自身需求選擇搭配墊片及襯套，並以螺絲起子旋緊四個螺絲。 Be sure to carefully align the holes of the extensions-Bx2PCS with the mounting holes on the flat screen 請務必確保將支架鎖固於螢幕的背孔。...
- Page 7 Lift and hook flat screen with attached brackets to the wall brackets. 將螢幕件掛置於牆版件上。 Assistance may be the required to lift your flat screen into position. 您可能需要他人協助將螢幕件掛上定位。 If Flat Screen is not level, use Phillips Screwdriver to adjust. 若螢幕不正時，使用起子調整水平。...
