Mosmatic LU-W Quick Start Manual

LU-W ø40
No. 60.302
Montageanleitung
93 1500
a
180°
b

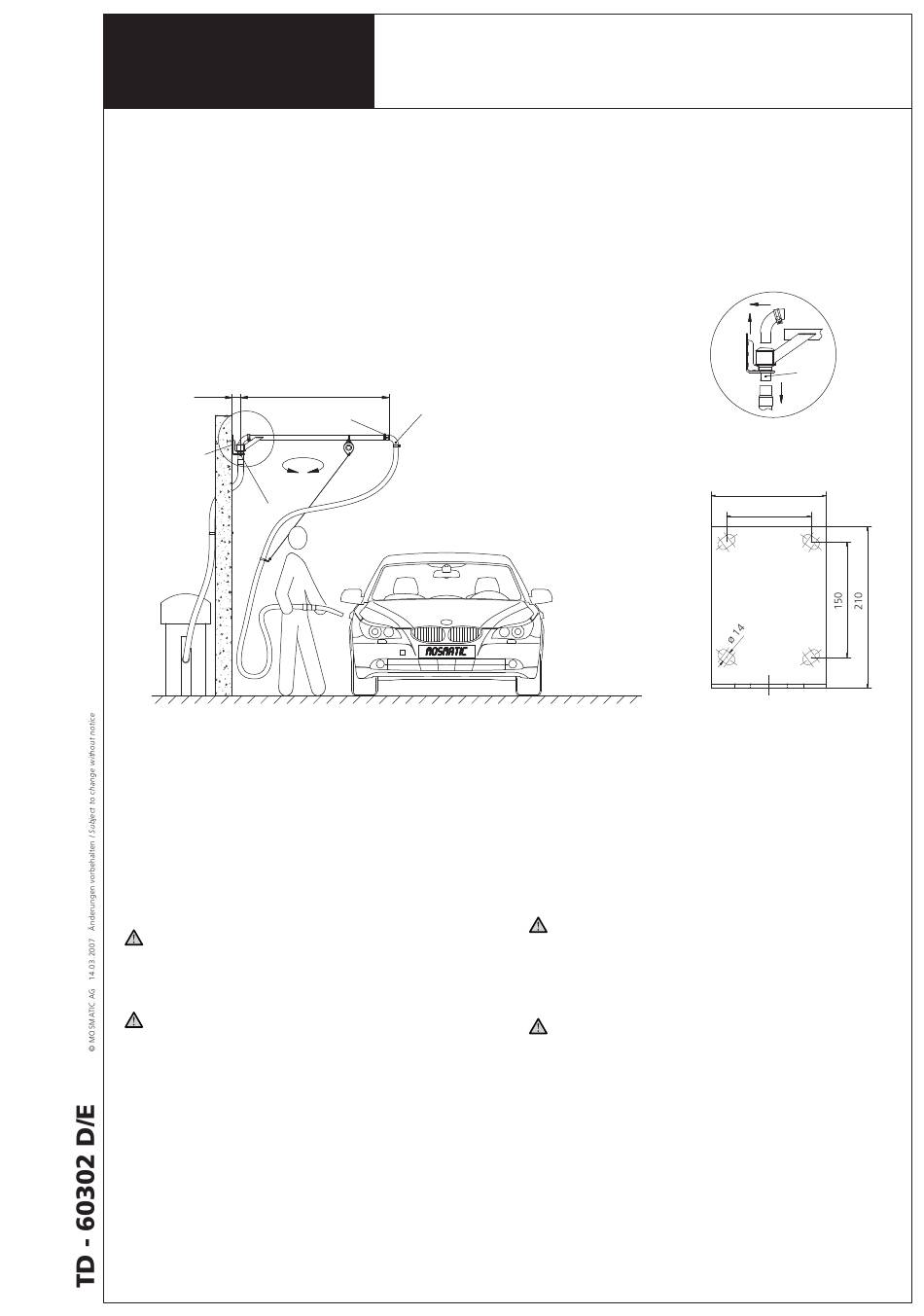

Wand-Installation
1. Den Luftsystem-Kreisel mit der Wandmontageplatte (a) an die
Betonwand befestigen.
Achtung: Tragkraft pro Bohrung (z.B.: Schraube M12) min.
30'000N
2. Den Schlauch vom stationären Staubsauger an den Verbindungs-
stutzen (b / 40mm) des Kreiselarmes anschliessen.
3. Den Schlauch mit dem Ende des Kreiselarm-Rohres oder dem
Rohrbogen (c / Zubehör) zusammen stecken und mit der Rohrbride
(d) sichern.
Wartung + Reinigung
Um eventuellen Verstopfungen im Rohrbogen des Luftsystems
vorzubeugen, empfehlen wir, den Rohrbogen regelmässig zu
entfernen und zu reinigen (siehe Detail X in Skizze).
Für Ihre Sicherheit
- Alle Anleitungen sind vor erster Inbetriebnahme zu lesen. Das Gerät
ist auf ordnungsgemässen Zustand und Betriebssicherheit zu
prüfen.
- Die Installation unserer Produkte darf nur von Personen durchge-
führt werden, die mit der Bedienung und den damit verbundenen
Gefahren vertraut sind.
- Es gelten die Sicherheitsrichtlinien (Unfallverhütungsvorschriften)
des Herstellers von Staubsaugern.
- An den Geräten dürfen keine Veränderungen vorgenommen
werden.
Luftsystem-Kreisel für Wandmontage
Airsystem-Boom Wall mount
c
d
Assembly instructions
Montageplatte / Mounting plate
Wall installation
1. Install the Airsystem boom with the mounting plate (a) to the
concrete wall.
Attention: bearable hole load (e.g.: bolt M12) at least
30'000N
2. Connect the vacuum hose of the stationary vacuum cleaner to
the vacuum port (b / 40mm) of the boom arm.
3. Connect the vacuum hose to the tube or the elbow-90° (c /
accessor) of the boom arm. Secure with the pipe clamp (d).
Maintenance
To avoid clogging of the airsystem boom, we recomended
regular cleaning. Remove the elbow-90° (see detail drawing X
above).
For your own safety
- Read all instructions before the initial operation. Check their
proper condition and that they operate safely.
- Our products should only be installed by experienced users of
high pressure equipment.
- Safety regulations and guidelines (Accident Prevention Rules)
from the manufacturer of vacuum cleaners are applicable.
- No modifications to the unit are permitted.
X
b
150
110
