Mosmatic LU-D Assembly Instructions

LU-D ø40
No. 60.301 / 60.306
Montageanleitung
d
c
Decken-Installation
1. Den Luftsystem-Kreisel mit der Deckenmontageplatte (a) an die
Betondecke oder Stahlträger befestigen.
Achtung: Tragkraft pro Bohrung (z.B.: Schraube M12) min.
30'000N
2. Den Schlauch vom stationären Staubsauger an den Verbindungs-
stutzen (b / 40mm) des Kreiselarmes anschliessen.
3. Den Schlauch mit dem Ende des Kreiselarm-Rohres oder dem
Rohrbogen (c / Zubehör) zusammen stecken und mit der Rohrbride
(d) sichern.
Wartung + Reinigung
Um eventuellen Verstopfungen im Rohrbogen des Luftsystems
vorzubeugen, empfehlen wir, den Rohrbogen regelmässig zu
entfernen und zu reinigen (siehe Detail X in Skizze).
Für Ihre Sicherheit
- Alle Anleitungen sind vor erster Inbetriebnahme zu lesen. Das Gerät
ist auf ordnungsgemässen Zustand und Betriebssicherheit zu
prüfen.
- Die Installation unserer Produkte darf nur von Personen durchge-
führt werden, die mit der Bedienung und den damit verbundenen
Gefahren vertraut sind.
- Es gelten die Sicherheitsrichtlinien (Unfallverhütungsvorschriften)
des Herstellers von Staubsaugern.
- An den Geräten dürfen keine Veränderungen vorgenommen
werden.

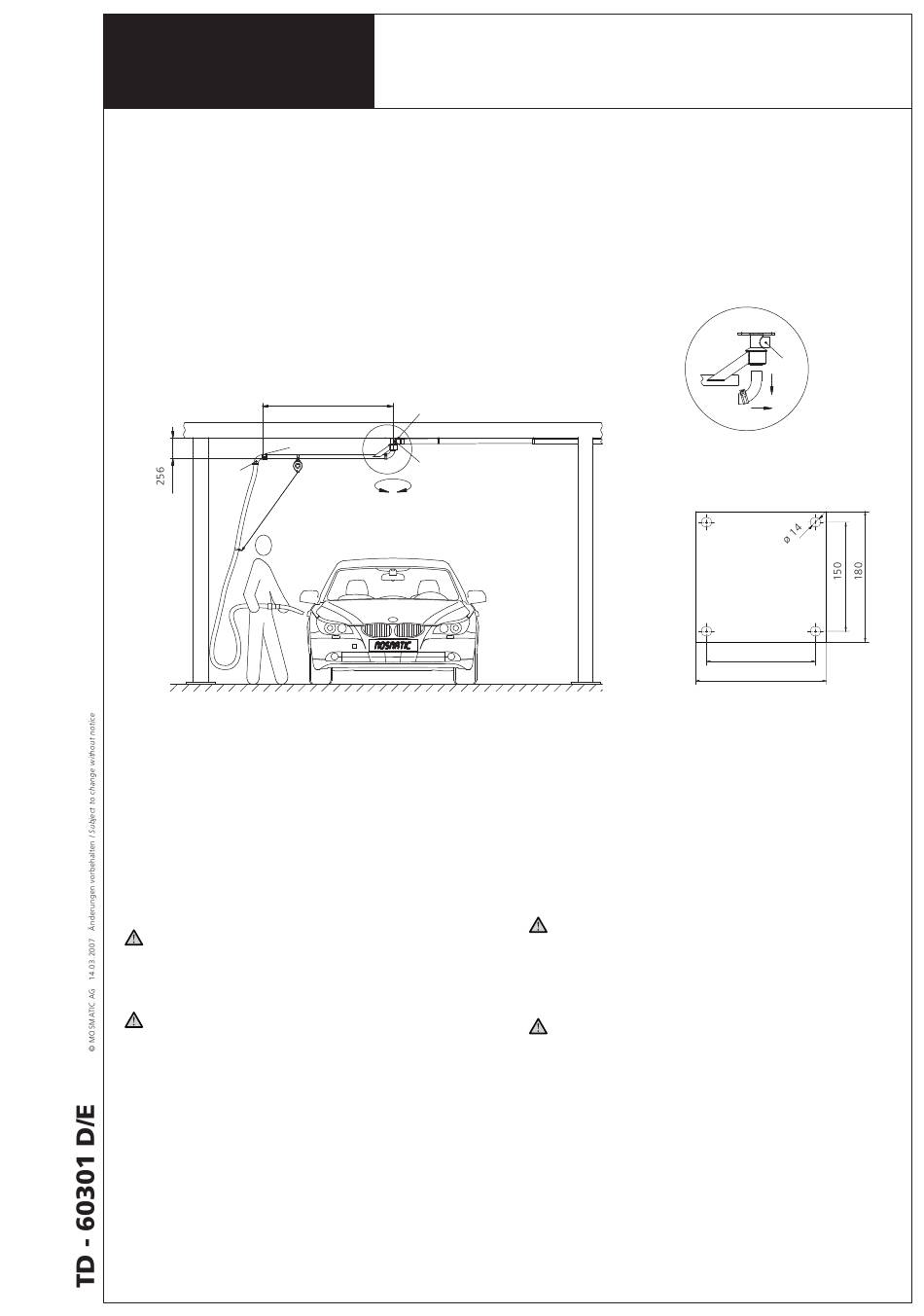

Luftsystem-Kreisel für Deckenmontage
Airsystem-Boom Ceiling mount
1600
a
b
360°
Assembly instructions
X
Montageplatte / Mounting plate
Ceiling installation
1. Install the Airsystem boom with the mounting plate (a) to the
concrete ceiling or the steel beam.
Attention: bearable hole load (e.g.: bolt M12) at least
30'000N
2. Connect the vacuum hose of the stationary vacuum cleaner to
the vacuum port (b / 40mm) of the boom arm.
3. Connect the vacuum hose to the tube or the elbow-90° (c /
accessor) of the boom arm. Secure with the pipe clamp (d).
Maintenance
To avoid clogging of the airsystem boom, we recomended
regular cleaning. Remove the elbow-90° (see detail drawing X
above).
For your own safety
- Read all instructions before the initial operation. Check their
proper condition and that they operate safely.
- Our products should only be installed by experienced users of
high pressure equipment.
- Safety regulations and guidelines (Accident Prevention Rules)
from the manufacturer of vacuum cleaners are applicable.
- No modifications to the unit are permitted.
b
150
180
