ENSAMBLAJES

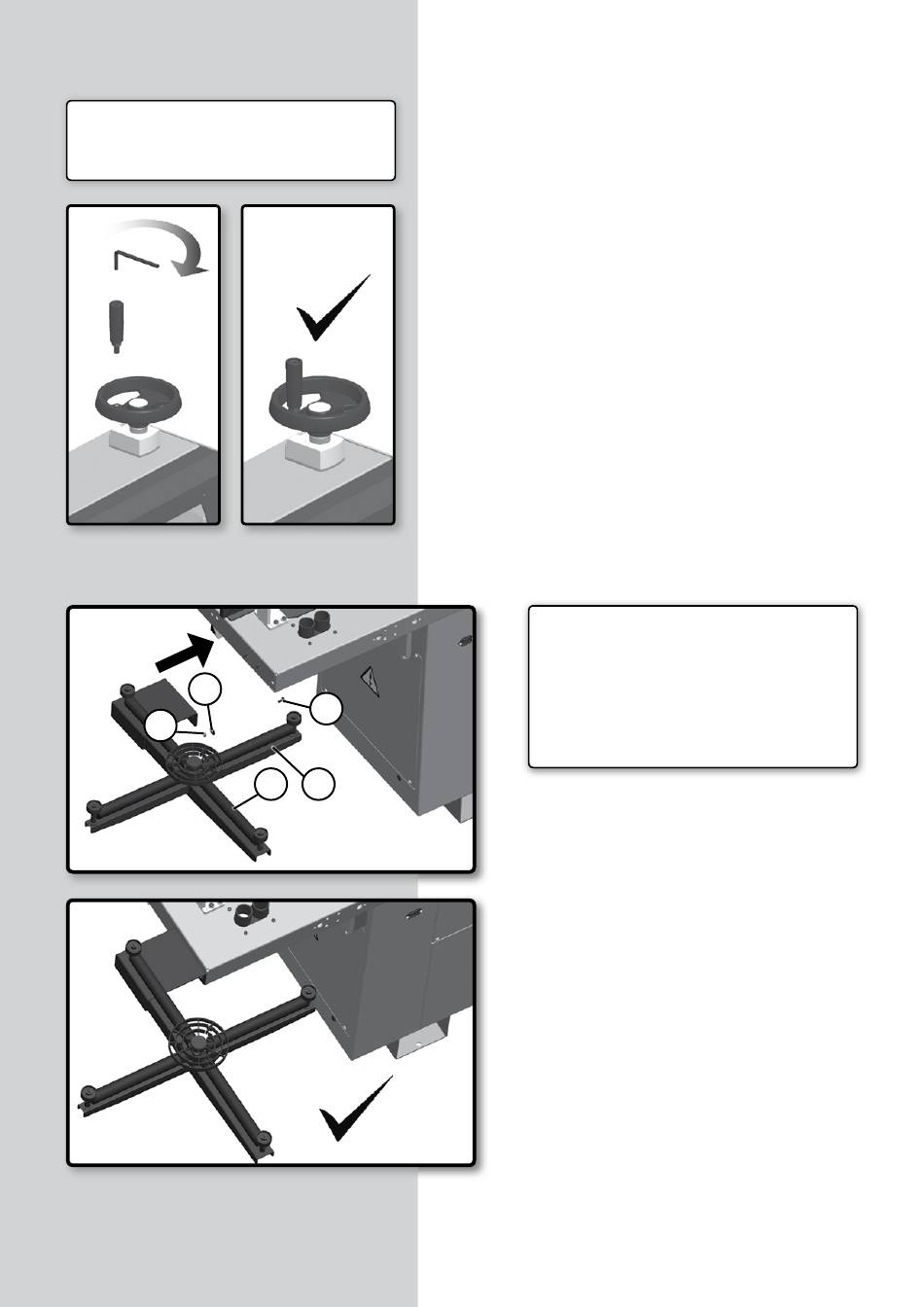

Montaje del volante
Montar la manivela A en el volante B, me-
diante la llave de servicio
B
A
C
E D
DESEMBALAJE, INSTALACIÓN Y ENSAMBLAJES PREVIOS.
1) Desembalar e instalar la máquina según los puntos 4.1, 4.2
y 4.3 del manual de instrucciones.
2) Realizar los ensamblajes previos (VER ENSAMBLAJES).
3) Realizar la conexión eléctrica de la máquina según el punto
4.5 del manual de instrucciones.
4) Realizar la conexión neumática según el punto 4.6 del ma-
nual de instrucciones.
5) Conectar la toma general de aspiración (1) según el punto
2 del anexo manual de instrucciones.
6) Desbloquee la válvula general de aire (3) y asegúrese que
la máquina tiene una presión de 6 bares visualizando el indi-
cador de presión (7). Para la regulación de la presión realice
las instrucciones expuestas en el punto 5.1 del manual de
instrucciones.
7) Accionar el interruptor general (5) para encender la má-
quina.
Montaje del cargador
Desenroscar las tuercas A, arandelas B y
tornillos C de su alojamiento.
Colocar el cargador D y fijarlo con las
tuercas A, arandelas B y tornillos C
Comprobar que los rodillos E del cargador,
giren libremente.
EB140PLC Premilling / Guia rápida de puesta en marcha - 3
