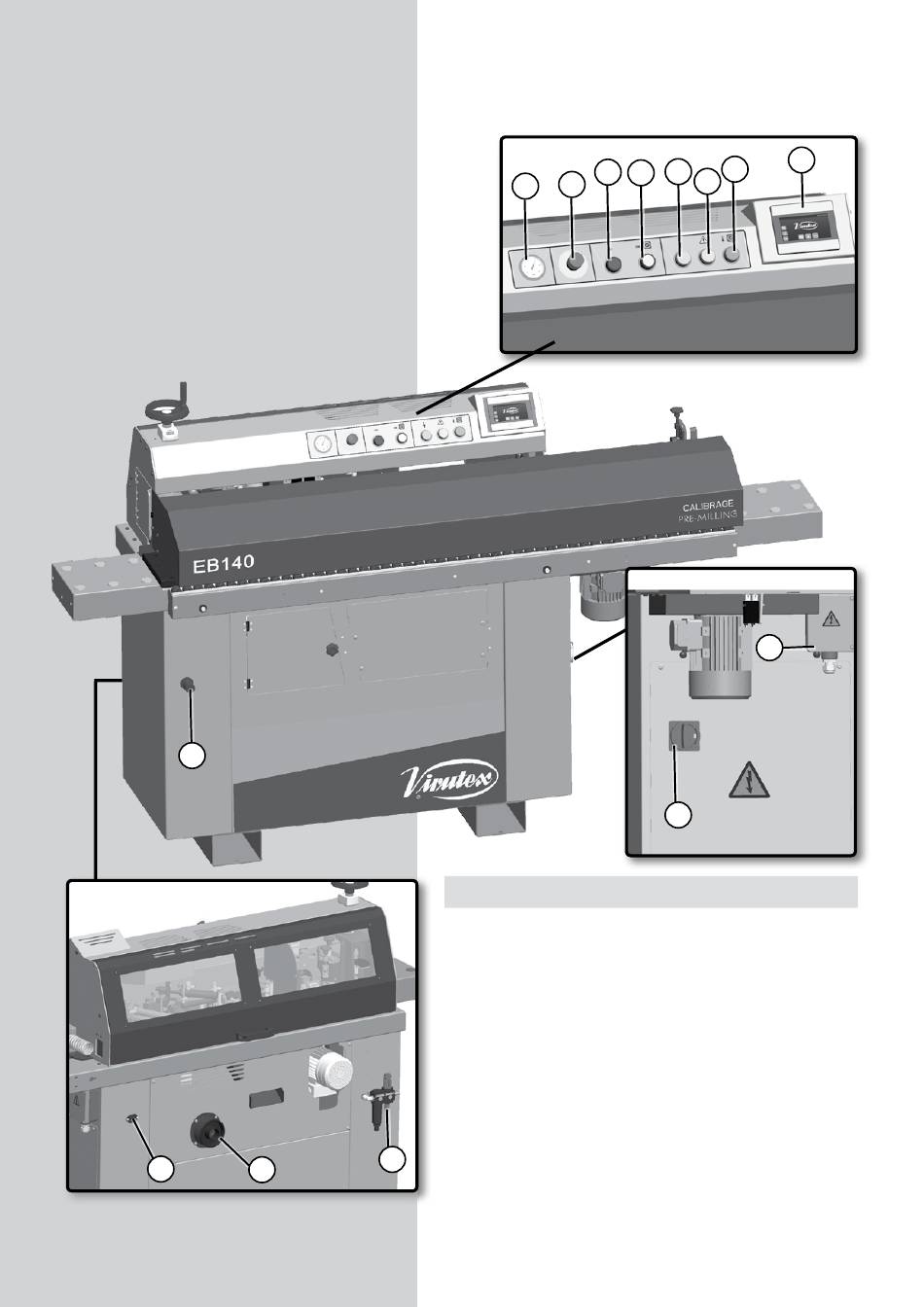

1. PANEL DE MANDOS Y PANTALLA DE INDICACIONES
1. Toma general de aspiración.
2. Toma de sincronismo del aspirador.
3. Toma y válvula general de aire.
4. Regulador de presión.
5. Interruptor general.
6. Caja de conexión eléctrica.
7. Indicador de presión.
8. Pulsador paro de emergencia.
9. Pulsador de paro.
10. Pulsador de marcha.
11. Piloto de alimentación eléctrica a red.
12. Piloto de advertencia.
3
2
1 13. Piloto de funcionamiento.
14. Pantalla de indicaciones.
