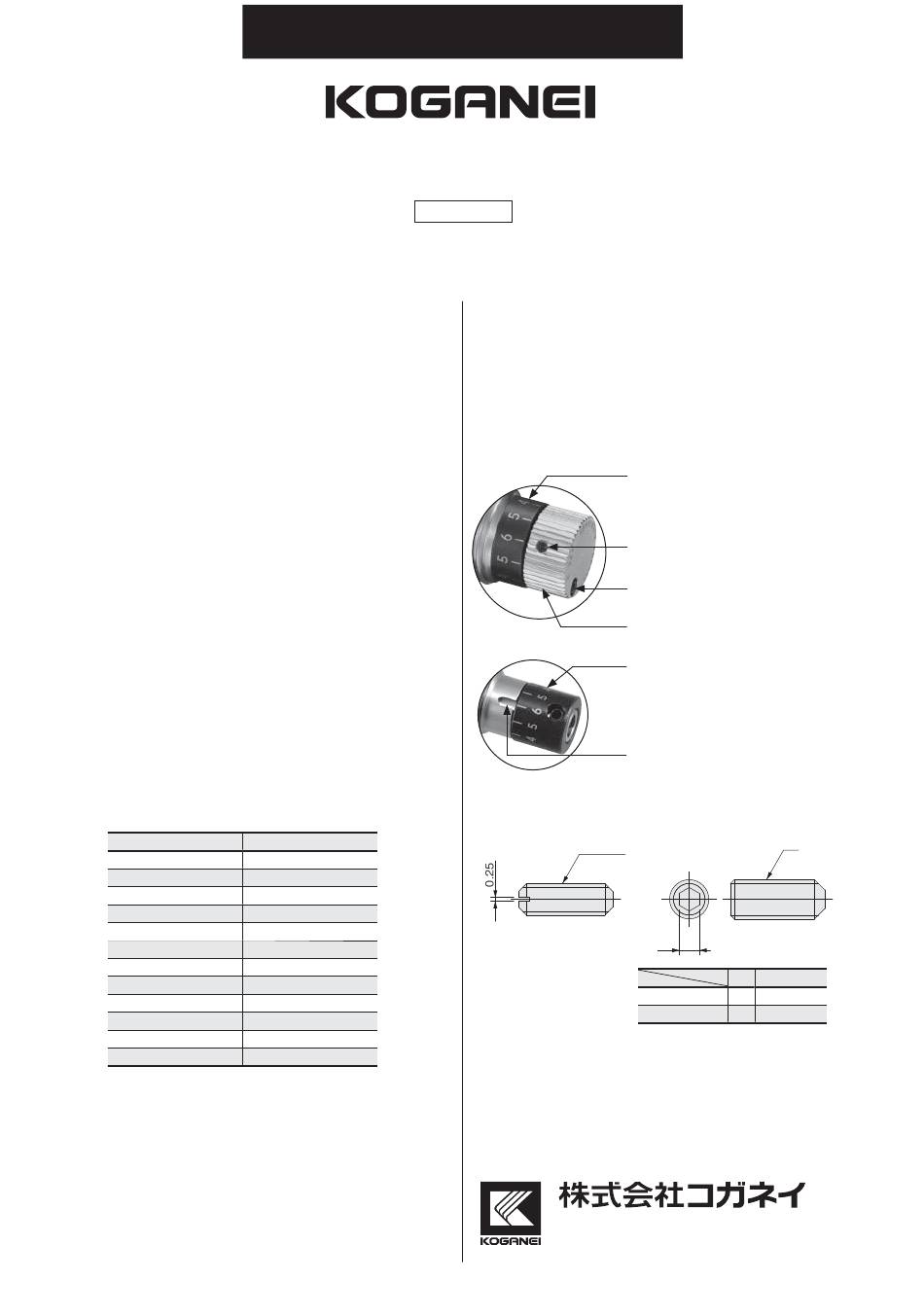

Koganei KSHP Series Instruction Manual

コガネイ製品をお買い上げいただきあ り がと う ご ざいます。
ご使用の前に、 この説明書を よ く お読みいただき、 正 し く ご使用く だ さ い。 尚、 この取扱説明書は大切に保管 して く だ さ い。
一般注意事項
水滴、 油滴などがかかる場所や粉塵が多い場所に取り付けると きは、
カバーなどで保護して く ださい。 ピス トンロッ ドへの水、 油、粉塵の付
着、打痕や擦り傷により破損したり、寿命が短く なり ます。
取付け
1.
ショックアブソーバは、 ピストンロッ ドの中心で負荷を受け偏心
荷重がかからないよ うに取り付けて く ださい。偏心荷重がかかる
と破損および復帰不良の原因となります。
2.
ショ ックアブソーバを2個以上並列に取り付けて、吸収能力を上
げるよ うな使用方法は可能です。但し、各ショックアブソー
バが均等に負荷を受ける様に調整してください。
3. 樹脂キャ ッ プ付、 ラバーキャ ッ プ付を使用する場合は、 ス トロークエ
ン ドでキャ ッ プに荷重がかからないよ うにス ト ッパナッ ト （-S） を取り
付けるか、 外部ス ト ッパを設けて く だ さい。
なお、 樹脂キャップ付はス トッパナッ ト （-S） または、外部ス トッパ
がなく ても使用できますが、長期間使用しますとキャッ プの変形
や摩耗によ り停止位置が変わり ます。
4. 揺動衝突の場合に、 荷重方向と ショ ッ クアブソーバの軸線とがな
す偏角度は、 K S H P 1 4×1 2 （ 外 径 M 1 4 ） 以 下では1 ° 以 下 、
KSHP16×15 （外径M16） 以上では3° 以下と して く ださい。
5.
ラバーキャップ付は、 偏角度や揺動衝突などの横負荷がかかる
使用の場合は、 先端ラバーが外れたり、 破損する可能性があり ま
すのでご注意く ださい。
6.
ショ ックアブソーバを取り付ける場合、 下記の最大締付トルクを
守って取り付けて く ださい。 それ以上の力で締め付けると破損す
る可能性があります。
ね じサイ ズ
×
M6 0.75
× ×
M8 0.75、M8 1
×
M10 1
×
M12 1
×
M14 1.5
×
M16 1.5
×
M18 1.5
×
M20 1.5
×
M25 1.5
×
M30 1.5
×
M36 1.5
×
M42 1.5
7. ショックアブソーバ のピストンロッ ドに直接当たる面の硬度は
HRc40以上にして く ださい （樹脂キャッ プ付、ラバーキャッ プ付
は除く ） 。
8. 使用温度により、 能力および特性が変わりますのでご注意くだ
さい。
9. ラバーキャップは消耗部品です。 使用状況により寿命が異なり
ますので、 状況に合わせて交換して ください。
調整式ショ ックアブソーバ
KSHPシリーズ
取扱説明書
N ･ m
最大締付トルク
0.85
2.5
6.5
8.0
12.0
20.0
25.0
30.0
42.0
60.0
72.0
85.0
Ve r. 4.0
吸収能力の調節
1. KSHP10〜KSHP42の場合は、
の6に合わせてください。 KSHP6,KSHP8の場合は、 本体のキ
ー溝に目盛の6を合わせて ください。
2.
衝突の瞬間の衝撃が大きい場合や、 フルストロークするまでの
時間が長い場合は、 徐々に目盛の数を小さく して ください。
3. 調整が終了したら、 必ずロックねじを締め込んで調整ノブを固
定してください。 （KSHP6,KSHP8を除く）
目盛0〜6
最大吸収能力時： 目盛6
最小吸収能力時： 目盛0
赤マーク
赤マークを目盛に合わせて調整
ロックねじ
調整ノブ
KSHP6,KSHP8の場合
目盛0〜6 （調整ノブ）
最大吸収能力時： 目盛6
最小吸収能力時： 目盛0
本体のキー溝
キー溝に目盛を合わせて調整
●ロックねじの寸法（mm）
KSHP10〜14用
M2×0.4
※その他、 詳細な仕様および注意事項に関 してはカ タ ロ グ を参照 して く だ
さ い。
※特殊仕様の場合、 仕様やス トローク寸法など標準品と異なり ますの
で、 必ず図面にて確認 して く だ さ い。
※製品に関するお問い合わせは最寄りの弊社営業所ま たは、 下記技術
サー ビスセンターへお問い合わせ く だ さ い。
技術サービスセンター
TEL＜042＞383-7172
1
X582215 Ver.4.0
調整ノブの赤マークを目盛
KSHP16〜42用
B
A
記号 A
形式 B
1.3 M2.5 ×
KSHP16〜18 0.45
×
KSHP20〜42 1.5 M3
0.5
