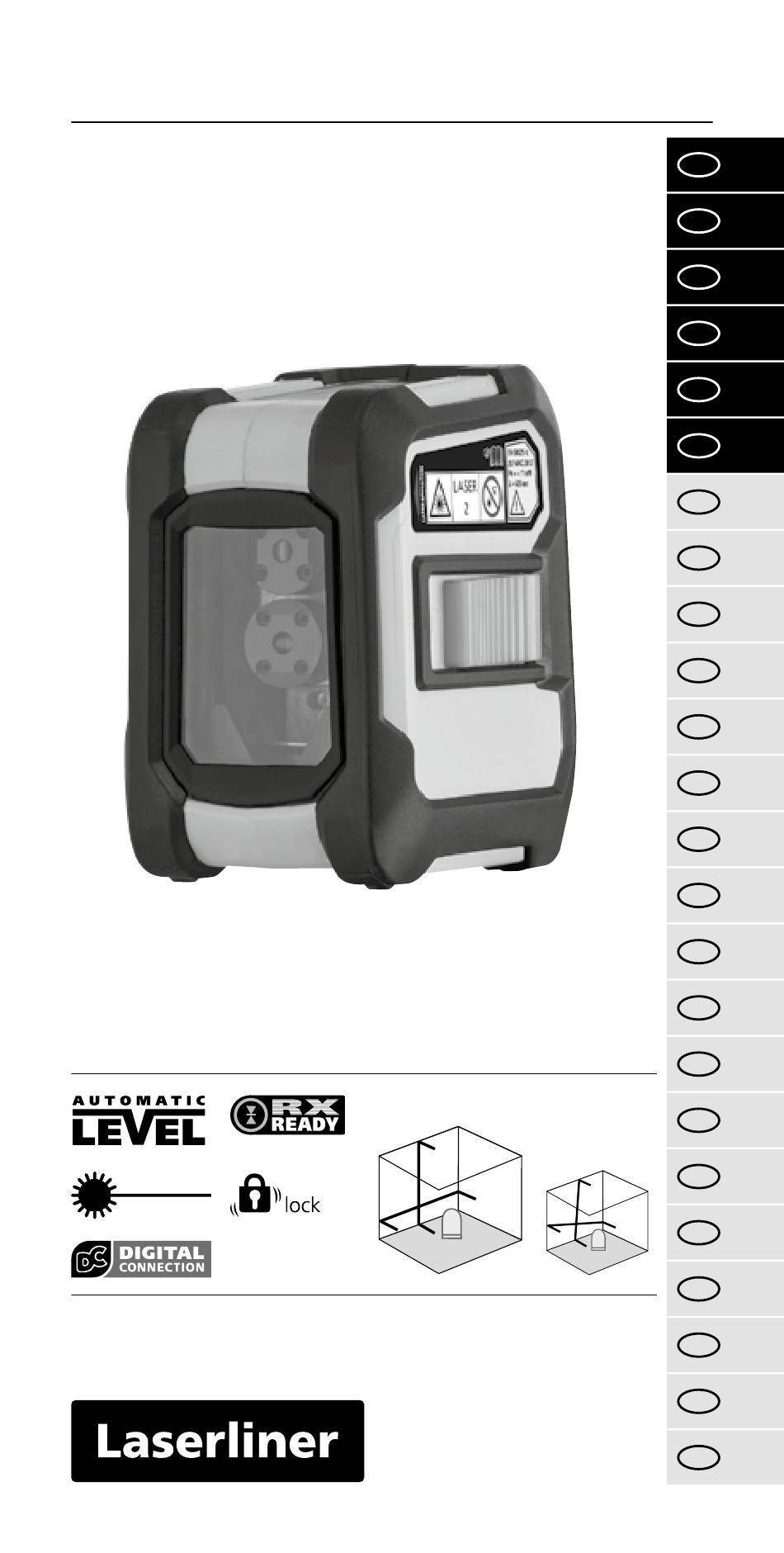

- Page 1 CompactCross-Laser 1H 1V Laser 635 nm...
-
Page 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet- Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Der automatische Kreuzlinien-Laser zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc. - Page 3 Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp CompactCross-Laser den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformi- tätserklärung ist unter der folgenden Internetadresse...
- Page 4 Batterien einlegen – Das Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. – 1 Wahltaste Laserlinien / Handempfängermodus 2 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein 3 Batteriefach (Rückseite) 4 AN/AUS-Schalter;...
- Page 5 CompactCross-Laser Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED (2) leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 4° befindet, blinken die Laserlinien und die LED (2) leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
- Page 6 Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz. Wenn A2 und A3 mehr als 0,35 mm / m auseinan- der liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
- Page 7 Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Digital Connection finden Sie unter http://laserliner.com/info?an=ble Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN).
- Page 8 Applikation (App) Zur Nutzung der Digital Connection wird eine App-likation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen: Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes aktiviert ist. Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden.
- Page 9 CompactCross-Laser Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu ge- währleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Technische Daten Technische Änderungen vorbehalten. 21W29 Selbstnivellierbereich ± 4° Genauigkeit ± 0,35 mm / m...
-
Page 10: Function / Application
Completely read through the operating instructions, the "Warranty and Additional Information" booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and passed on together with the device. - Page 11 RED 2014/53/EU. – Umarex GmbH & Co. KG hereby declares that the CompactCross-Laser radio equipment complies with the essential requirements and other provisions of the European Radio Equipment Directive 2014/53/EU (RED).
-
Page 12: Inserting Batteries
Inserting batteries – Open the battery compartment and insert batteries (2 x type AA) according to the symbols. Be sure to pay attention to polarity. – 1 Laser line selection button / Hand receiver mode 2 LED levelling red: levelling off green: levelling on 3 Battery compartment (backside) - Page 13 CompactCross-Laser The transport restraint must be released for horizontal and vertical levelling. The LED (2) shows a permanent green light. The laser lines flash and the LED (2) lights red as soon as the device is outside the automatic levelling range of 4°. Position the device such that it is within the levelling range.
- Page 14 4. Turn the device through 180° and mark point A3. The difference between points A2 and A3 is the tolerance. When A2 and A3 are more than 0.35 mm / m apart, an adjustment is necessary. Contact your authoriseddealer or else the UMAREX-LASERLINER Service Department.
-
Page 15: Data Transfer
The system prerequisites for a digital connection are specified at http://laserliner.com/info?an=ble This device can generate a wireless connection to devices which are compatible with the wireless standard IEEE 802.15.4. - Page 16 Application (app) An app is required to use the digital connection You can download the app from the corresponding stores for the specific type of terminal device: Make sure that the wireless interface of the mobile device is activated. After starting the app and activating the digital connection, a connection can be set up between a mobile device and the measuring device.
-
Page 17: Technical Data
CompactCross-Laser Calibration The meter needs to be calibrated and tested on a regular basis to ensure it produces accurate measurement results. We recommend carrying out calibration once a year. Technical data Subject to technical alterations. 21W29 Self-levelling range ± 4°... - Page 18 CompactCross-Laser SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
