Whispbar K455W Fitting Instructions Manual
Hide thumbs
Also See for K455W:
- Fitting instructions manual (77 pages) ,
- Fitting instructions manual (14 pages)
Related Manuals for Whispbar K455W
Summary of Contents for Whispbar K455W

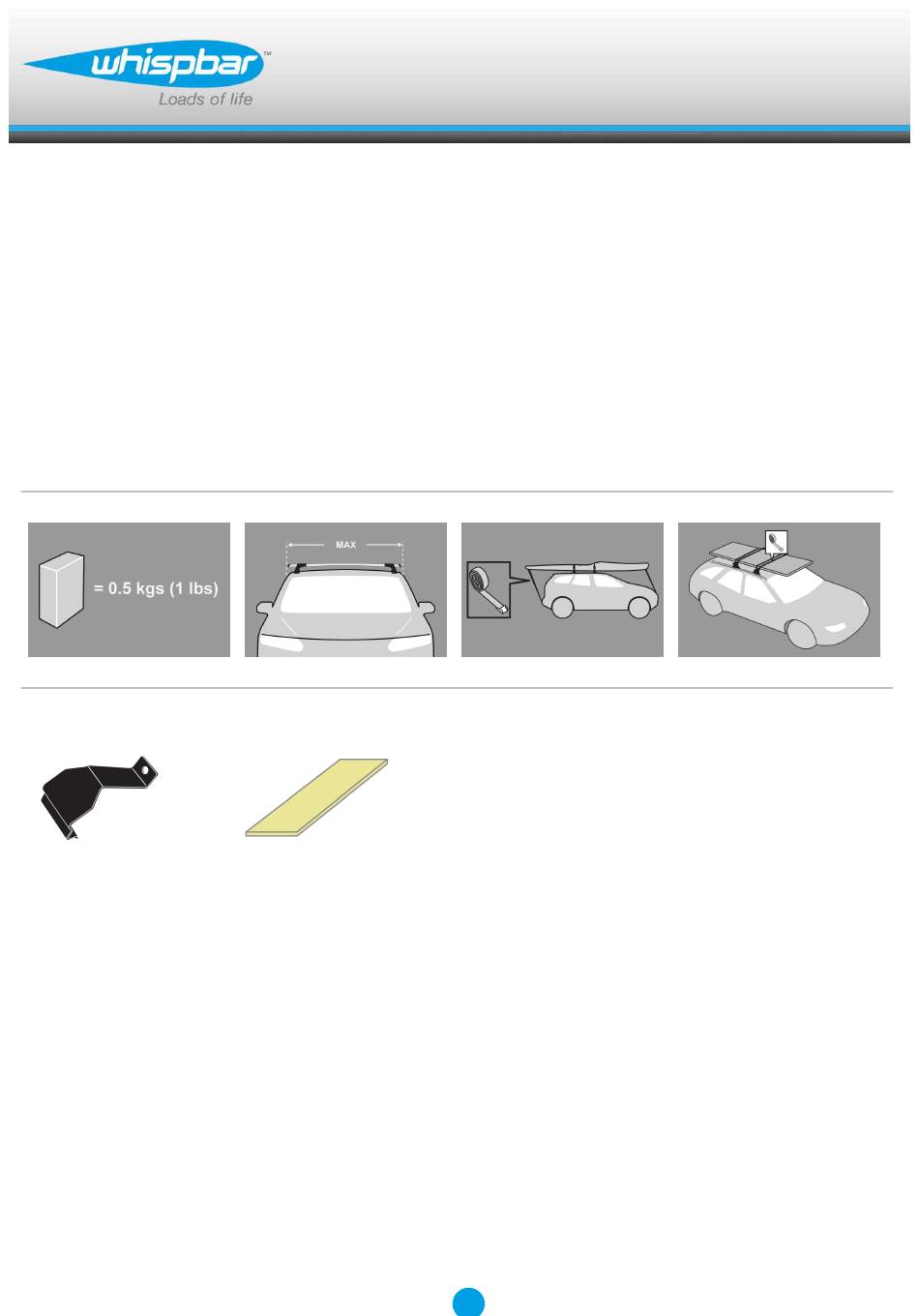

- Page 1 K455W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 8D...
- Page 2 Fitting Kit K455W MAX kgs (lbs) Land Rover Freelander 2, 5dr SUV 07-12 60 kgs (132 lbs) 60 kgs (132 lbs) Freelander 2, 5dr SUV 07-15 60 kgs (132 lbs) 60 kgs (132 lbs) Freelander 2, 5dr SUV 12-14 60 kgs (132 lbs)
- Page 3 Fitting Kit K455W Freelander 2, 5dr SUV 07-12 (EU) -180mm 570mm 960mm 940mm -7 -1/16ths" 22 7/16ths" 37 13/16ths" 37" Freelander 2, 5dr SUV 07-15 (CN) -180mm 570mm 960mm 940mm -7 -1/16ths" 22 7/16ths" 37 13/16ths" 37" Freelander 2, 5dr SUV 12-14 (EU)
- Page 4 Fitting Kit K455W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
- Page 5 Fitting Kit K455W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 6 Fitting Kit K455W Remove locking screw. Apply protective strip as shown. Trim if required. A= Clamp B= Roof line C= Body rubber D= Protective strip Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right").
- Page 7 Fitting Kit K455W Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw. Fit rubber pad (supplied with crossbar) to foot. Make sure the pad fits into the holes...
- Page 8 Fitting Kit K455W Fitment Please check the front of this manual for information relating specifically to your vehicle. Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated). Clamps over rubber door frame mouldings.
- Page 9 Fitting Kit K455W Tighten locking screw on both legs evenly. Final clamp position when tight. Just touching point A. Pressure applied point B Check crossbar is securely attached to the vehicle.
- Page 10 Fitting Kit K455W Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 11: Maintenance
Fitting Kit K455W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 12 Fitting Kit K455W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 13 Fitting Kit K455W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 14 Fitting Kit K455W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 15 Fitting Kit K455W Odręć śrubę zabezpieczającą. Nałożyć pasek ochronny, jak pokazano. Zabezpiecz tśmą. Rozmieszczenie łapek: A= łapka B= krawędź dachu C= gumowa uszczelka D= taśmy ochronnej Doczep łapki do kitu. Uwaga: Na łapkach umieszczona jest informacja odnośnie ich rozmieszczenia. ( Np. Prawy przód)
- Page 16 Fitting Kit K455W Umieść śrubę w otworze łapki. Nie dokręcaj śruby zbyt mocno. Nałóż gumowe podkładki na stopę. Upewnij się, czy dobrałeś odpowiednią podkładkę.
- Page 17 Fitting Kit K455W Montaż Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu. Umieść belki na dachu. Zalecana odległość między belkami wynosi 700mm. Mocowanie powyżej uszczelki drzwi Zamontuj stopy w tych samych miejscach na obu końcach belki.Zamontuj łapki. Dokręć z siłą 5 Nm / 3.7 ft lb.
- Page 18 Fitting Kit K455W Dokręć śruby na każdej stopie. Końcowe położenie łapy po skręceniu. W miejscu styku punktu A. Dociśnij w punkcie B. Upewnij się, czy belka została poprawnie zamontowana...
- Page 19 Fitting Kit K455W Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 20: Zasady Użytkowania
Fitting Kit K455W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 21 Fitting Kit K455W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Australia Pty Ltd 17 Hinkler Court Brendale QLD 4500 AUSTRALIA www.whispbar.info.pl...
