00000
挂壁式恒温混合龙头
CN

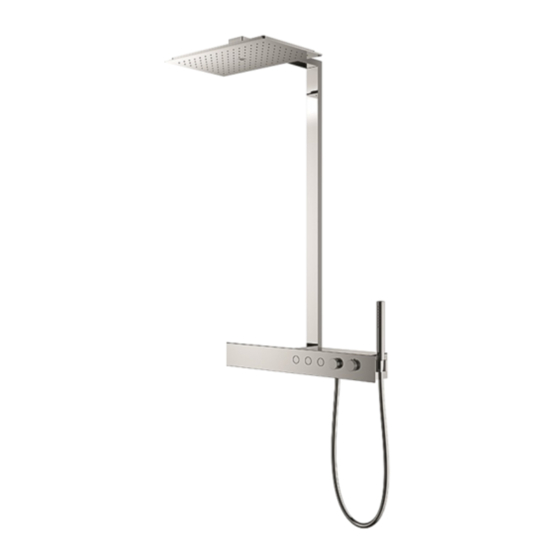

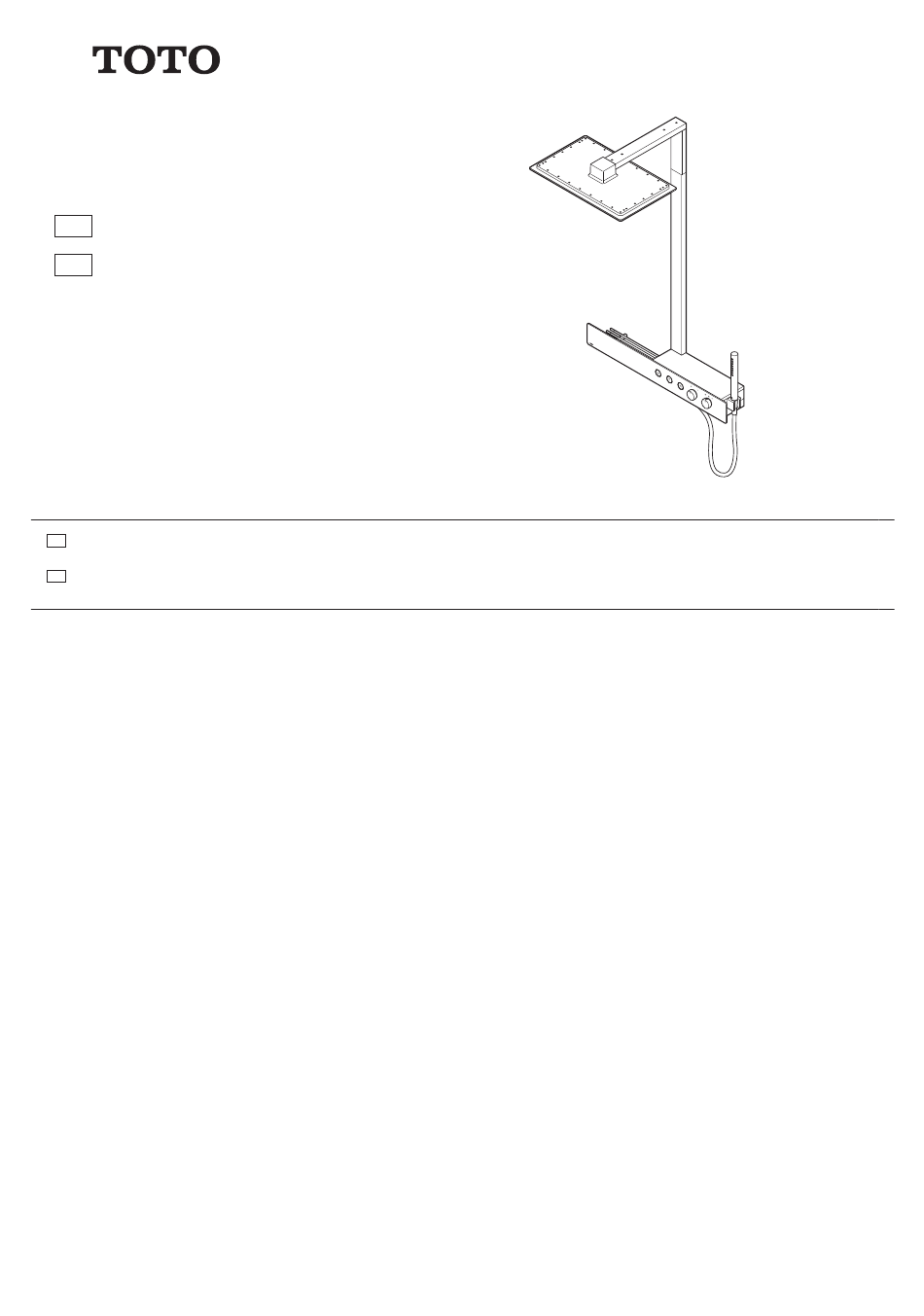

Thermostat Shower Column
EN
(Shelf Type)
TBW0541
TBW0542
CN
‹ 为保证商品功能得到充分发挥，请按本施工说明书内容正确安装。‹
‹
安装后，请充分向顾客说明如何使用。
‹ Install this product according to this Installation Manual so that the product functions properly.
EN
When the installation is over, fully explain how to use the product to the customer.
型 / TBW0541 Type
型 / TBW0542 Type
1
2019.08
Advertisement
Related Manuals for Toto TBW0541
Summary of Contents for Toto TBW0541
- Page 1 00000 2019.08 挂壁式恒温混合龙头 Thermostat Shower Column (Shelf Type) 型 / TBW0541 Type TBW0541 型 / TBW0542 Type TBW0542 ‹ 为保证商品功能得到充分发挥，请按本施工说明书内容正确安装。‹ ‹ 安装后，请充分向顾客说明如何使用。 ‹ Install this product according to this Installation Manual so that the product functions properly. When the installation is over, fully explain how to use the product to the customer.
-
Page 2: Safety Precautions
安全注意事项‹ （为安全起见，请务必遵守） 安装前，请仔细阅读本“安全注意事项”并正确安装。 ‹注 意 z 为确保安全及正确安装商品，防止对顾客及他人造成危 请勿施加强力及冲击 害及财产损失，本说明书进行了各种标示。z z 本说明书将通过以下图示对希望遵守 标示及其含义如下。 内容的种类进行划分及说明。 将有可能导致龙头损坏，发生因漏水致使家庭财产浸水等财产损失。 表示不允许实施的z 表示如果无视此标示栏的内容进行错误操 警告 请勿设置在可能冻结的场所 “禁止”内容。 作，将有可能造成人员死亡或受重伤。 禁 止 左图表示“禁止分解”。 将有可能导致零部件损坏，发生因漏水致使家庭财产浸水等财产损失。 表示如果无视此标示栏的内容进行错误 注意 表示务必执行的z 操作，将有可能发生伤害或物损。 “强制”内容。 左图表示“务必执行”。 ‹警 告 请勿配反冷热水管 将有可能导致打开冷水却流出热水造成烫伤的情况。 供热水温度不可在超过85℃的高温下使用 禁 止 如果在超过85℃的高温下使用，将有可能导致龙头使用寿命缩短、损坏，发生烫伤 或因漏水致使家庭财产浸水等财产损失。 除本说明书所记载项目外，请勿进行分解、改造 将有可能导致龙头损坏，发生烫伤、受伤或因漏水致使家庭财产浸水等财产损失。 禁止分解 务必进行温度调节，以确保按刻度出热水 根据使用条件，有时会出现不按刻度出热水造成烫伤的情况。 清扫过滤网时，请务必先彻底关闭止水阀或管道总开关再拧开上盖z 务必执行... - Page 3 流量调节手柄 Flow adjustment handle 温度调节手柄 Temperature control handle G1/2 开关按钮 Open/Close button 33±3mm 150mm...
- Page 4 60mm φ8mm 40mm φ6mm...
- Page 6 40mm φ6mm...
- Page 7 40ºC...
- Page 8 安装前 本体部の取り付け 在供水脚上缠绕密封带，安装管道，调整水平。 z 当供水压力超过0.75MPa时，请用市售减压阀减压到0.2～0.3MPa左右。为保证顾 客舒适地使用龙头，推荐压力为0.2～0.3MPa左右。 z 为防止因误操作等造成烫伤，请务必保证供冷水压力高于供热水压力或等压。z 将“安装板+功能部位”安装在供水脚上。 另外，在对热水侧进行加压时，也请务必保证热水侧压力低于冷水侧。 在安装板下方的孔（2处）处标注导孔用标记。 z 请将热水器的温度设定为稍高于所使用的吐水温度。 取下“安装板+功能部位”。 z 为防止烫伤，请将热水器的热水供应温度设定为60℃以下。z 为确保舒适的吐水温度，建议设定为50～60℃。 取下“安装板+功能部件”的小螺钉（5处）。 z 为降低电阻，请以最短距离配置连接热水器的供热水管，同时请务必在管道上缠绕 ※小螺钉后面要使用，注意不要丢失。 保温材料。 z 因为在出厂包装前执行过通水检查，商品中有可能残留水分，并非产品问题。 从安装板上拔下机能部位。 将安装板与在z z标注的标记对齐，在安装板上方孔（2处）处标示导孔用标 冷水与热水供水管内的清扫 记。 进行冷水与热水供水管内的清洗，冲洗管道内的垃圾、沙粒等。 在标示标记的4处开导孔，插入混凝土插头。 在冷水与热水供水管和墙壁间的缝隙内加入硅胶。 水平安装安装板。 ※冷水与热水供水管内的垃圾、沙粒等堵塞在过滤网上，将会发生以下现象。 将功能部插入安装板，用在z z取下的小螺钉固定。 ①吐水量少 ②无法正常调节温度 将功能部位的凸缘衬套与供水脚的凸缘对齐，插入一触式耦合器并固定。 将一触式耦合器旋转90度，锁定开口部位。 ※当开关按钮和前面板凹凸不平时...
- Page 9 将连接管插入支柱，用小螺钉固定。 安装顶置式花洒 将支柱安装在主体上。 将顶置式花洒插入连接管。 注意支柱不要发生倾斜，在上端标示导孔用标记。 用小螺钉固定顶置式花洒和连接管。 取下支柱。 安装花洒头和花洒软管。z ※确认已安装好垫片。z 采取防护，防止垃圾进入主体。 在墙壁和顶板之间加入硅胶。 出水检查 在标示有标记的位置开导孔，插入混凝土插头。 打开总开关，检查花洒是否出水。 另外，检查龙头的缝隙和软管连接部等是否漏水。 再次将支柱安装在主体部位。 过滤网清扫 将支柱固定在墙上。 安装后务必清扫过滤网。 将连接管的支撑板安装到支柱上。 如过滤网堵塞，将导致流量减少、只出冷水或热水等，使得产品功能无法得到 充分发挥。同时，也请向顾客说明应时常清扫。 用小螺钉固定支撑板和支柱。 ※清扫过滤网时，请先关闭总开关，然后卸下过滤网。 （具体请参考使用说明书的“日常保养”） 流量调整 在流量过高等时，通过止水阀调节流量。 插入一字螺丝刀，转动止水阀。 顺时针：流量减少 逆时针：流量增加 温度调节手柄的设置 将温度调节手柄最大限度转动到从花洒头出冷水一侧。 不管刻度如何，先将温度调节手柄转动到出适温(约40℃)热水的位置。 取下温度调节手柄。 将温度调节手柄安装在“40”标记位置。 固定后检查是否出适温(约40℃)热水。 规格 使用压力范围z ：最大 1.0zMPa ：最小...
- Page 10 本体部の取り付け Before Installation Wrap sealing material around the water supply legs, attach them to the pipes z If the water supply pressure exceeds 0.75 MPa, reduce the pressure to about and level them. 0.2-0.3 MPa using a commercially available pressure reducing valve. We recommend a water supply pressure of about 0.2-0.3 MPa for comfortable Attach the "Mounting plate + functional part"...
-
Page 11: Specifications
Insert the connecting pipe into the support and fasten it with a screw. Overhead shower installation Attach a support to the main body. Insert the overhead shower into the connecting pipe. Be careful that the support is not tilted and then add marking for pilot holes at Fasten the overhead shower and the connecting pipe with a screw.
