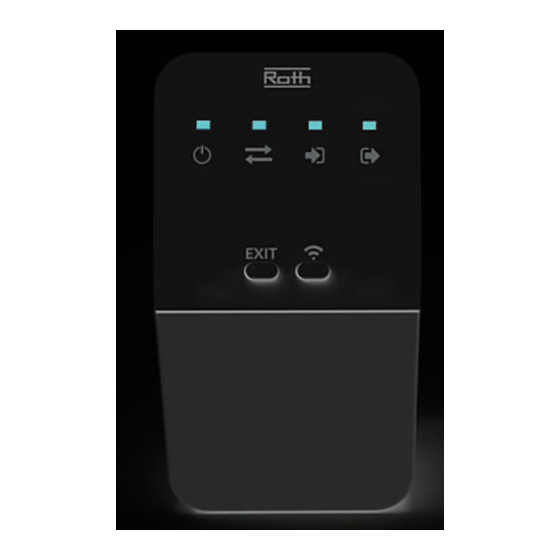

- Page 1 Roth Softline repeater Installation Roth Softline repeater Roth Softline repeater Roth Softline repeater Roth Softline, langaton vahvistin Roth Softline repeater Living full of energy 1/12...
- Page 2 (NO) Roth Softline system kan brukes med repeater mellom termostater og kontrollenheter og/eller mellom utvidelsesmodul. (FI) Roth Softline -yhdistelmäjärjestelmässä on vahvistin huonetermostaattien ja kytkentälaatikoiden välillä, sekä kytkentälaatikon ja laajennusyksiköiden välillä. (UK) Roth Softline mix system with repeater between thermostats and control units and/or between master and slave units. 2/12...
- Page 3 (DK) Repeater mellem termostater og kontrolenheder (SE) Repeater mellan termostat och kontrollenhet (N0) Repeater mellom termostater og kontrollenheter (FI) Vahvistin huonetermostaattien ja kytkentälaatikoiden välillä (UK) Repeater between thermostats and control units (DK) Skal man have meldt en repeater på systemet mellem rumtermostat og kontrolenhed skal man tilmelde rumtermostaten til kontrolenheden via re- peateren.
- Page 4 (DK) Tryk på tilmeldingsknappen på bagsiden af rumtermostaten. Tilmeldingsdioden ind (C) vil nu lyse konstant og tilmeldingsdioden ud (D) vil blinke. (SE) Tryck på registreringsknappen på baksidan av rumstermostaten eller golvgivaren. Indikatorn för registrering in (C) kommer nu att lysa och indikatorn för registrering ut (D) kommer börja blinka.
- Page 5 Roth gulvvarmesystem > Roth golvvärmesystem > Roth gulvvarmesystem > Roth lattialämmitysjärjestelmät > Roth underfloor heating system (DK) Når repeateren er tilmeldt og registreret vil alle dioder på repeateren blinke samtidigt i 5 sek. Displayet i kontrolenheden vil vise “Sensor registrered”.
- Page 6 Tilmeldingsdioden ind (C) vil nu lyse konstant og tilmeldingsdioden ud (D) vil blinke. (SE) Golvgivare till Softline rumstermostat (tillbehör) - RSK nr. 298 91 09 Kontrollera att rumstermostaten är registrerad till repeatern innan registrering av golvgivare.
- Page 7 Där finns ingen begränsning för hur många repeaters man kan samman- koppla. I och med det så finns det heller ingen begränsning på räckvidden för ett Softline system. (NO) I et blandet system, kan man tilkoble flere forskjellige enheter til en eller flere repeatere, men maks. 20 enheter pr. repeater. Man kan blande både utvidelsesmodul, termostater og smart home komponenter via en eller flere repeatere.
- Page 8 (DK) Master/extension - repeater (FI) Master/extension - vahvistin På udvidelsesmodulet vælges “Main module”. Vælg “Registration” og tryk Valitse laajennusyksikössä “Main module”. Valitse “Registration” ja paina “Yes”. “Yes”. (SE) Master/utbyggnad - repeater (UK) Master/extension - repeater På utbyggnadsenheten väljs “Main module”. Välj “Registration” och tryck på On the extension controller, select “Main module”.
- Page 9 Once the devices have found each other, the LEDs in the repeater turn off, with the exception of “Power”. (DK) Avanceret repeater opsætning - Kun til Softline (SE) Avancerad repeater installation - endast för Softline (N0) Avansert oppsett av repeater - kun til Softline (FI) Vahvistimen asennus - Vain Softline -järjestelmälle (UK) Advanced repeater setup - Only for Softline (DK) Opsætning af repeatere i serie...
- Page 10 (DK) Avanceret repeater opsætning - Kun til Softline (SE) Avancerad repeater installation - endast för Softline (N0) Avansert oppsett av repeater - kun til Softline (FI) Vahvistimen asennus - Vain Softline -järjestelmälle (UK) Advanced repeater setup - Only for Softline...
- Page 11 (DK) En ekstra repeater Tilslut den næste repeater til 230V spænding, power dioden vil lyse (A). Tryk på tilmeldingsknappen (F) på repeateren. Tilmeldingsdioden ud (D) vil nu lyse konstant og tilmeldingsdioden ind (C) vil blinke. Inden for 30 sekunder, begynder tilmeldingsdioden ind (C) at lyse konstant og tilmeldingsdioden ud (D) vil blinke.
- Page 12 Rækkevidde repeater/rumtermostat op til Räckvidd Repeater/Rumstermostat (utomhus) Rekkevidde på repeater/termostat 50 m Toistimen/Huonetermostaatin lähetyskantama (avoin tila) Transmission range Repeater/Room thermostat Roth Softline ROTH UK Ltd 1a Berkeley Business Park Wainwright Road Worcester WR4 9FA Phone +44 (0) 1905 453424 E-Mail enquiries@roth-uk.com technical@roth-uk.com...
