Sony MEX-DV1600U Installation/Connections

4-157-175-21(1)
Multi Disc Player
Installation/Connections
Installation/Anschluss
Installation/Connexions
Installazione/Collegamenti
Montage/Aansluitingen
MEX-DV1600U
©2009 Sony Corporation Printed in Thailand
  
  
× 2

Equipment used in illustrations (not supplied)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Appareils utilisés dans les illustrations (non fournis)
Apparecchiatura utilizzata nelle illustrazioni (non in dotazione)
Apparatuur gebruikt in de afbeeldingen (niet bijgeleverd)
Front speaker Power amplifier
Frontlautsprecher Endverstärker
Haut-parleur avant Amplificateur de puissance
Diffusore anteriore Amplificatore di potenza
Voorluidspreker Eindversterker
Rear speaker Active subwoofer
Hecklautsprecher Aktiver Tiefsttöner
Haut-parleur arrière Caisson de graves actif
Diffusore posteriore Subwoofer attivo
Achterluidspreker Actieve subwoofer
A
VIDEO OUT
Monitor*
Monitor*
Moniteur*
Monitor*
Monitor*
* not supplied
nicht mitgeliefert
non fourni
non in dotazione
niet bijgeleverd
B
FRONT
VIDEO OUT AUDIO OUT
Monitor*
Monitor*
Moniteur*
Monitor*
Monitor*
REAR / SUB
AUDIO OUT
* not supplied
nicht mitgeliefert
non fourni
non in dotazione
niet bijgeleverd
Note for the antenna (aerial) connecting
* 1
If your car antenna (aerial) is an ISO (International
Organization for Standardization) type, use the
supplied adaptor  to connect it. First connect the
car antenna (aerial) to the supplied adaptor, then
connect it to the antenna (aerial) jack of the master
unit.
* 2 RCA pin cord (not supplied)
* 2
* 3 AUDIO OUT can be switched SUB or REAR. For
details, see the supplied Operating Instructions.
* 4 Auxiliary device such as hideaway navigation
device, TV tuner box, etc.
Separate adaptor may be required.
* 5
* 6 For details on connecting to the parking brake
switch cord, see "Connecting the parking brake cord
()" on the reverse side.
* 2
Monitor (not supplied)
Monitor (nicht mitgeliefert)
Moniteur (non fourni)
Monitor (non in dotazione) FRONT
*
Monitor (niet bijgeleverd) AUDIO OUT
AUX AUDIO IN
REAR / SUB
*
3
AUDIO OUT
VIDEO OUT
* 2
VIDEO
OUT
* 1
from car antenna (aerial)
von Autoantenne
Fuse (10 A)
de l'antenne de la voiture
Sicherung (10 A)
dall'antenna dell'auto
Fusible (10 A)

van een auto-antenne
Fusibile (10 A)
Zekering (10 A)
Max. supply current 0.3 A
Blue/white striped
max. Versorgungsstrom 0,3 A
Blauweiß gestreift
Courant d'alimentation maximum 0,3 A
Rayé bleu/blanc
Alimentazione massima fornita 0,3 A
Rigato blu e bianco
Max. voedingsstroom 0,3 A
AMP REM Blauw/wit gestreept
Light blue
Hellblau
Bleu ciel
Azzurro
ATT Lichtblauw
Light green
Hellgrün
Vert clair
Verde chiaro
PARKING BRAKE Lichtgroen
* 6
See "Power connection diagram" on the reverse side for details.
Näheres dazu finden Sie im „Stromanschlussdiagramm". Blättern
Sie dazu bitte um.
Voir le « Schéma de raccordement d'alimentation » au verso pour
plus de détails.
Per ulteriori informazioni, vedere "Diagramma dei collegamenti di
alimentazione" che si trova sul retro.
Zie "Voedingsaansluitschema" op de achterkant voor meer details.
Cautions Vorsichtsmaßnahmen
• This unit is designed for negative ground (earth) 12 V DC operation • Dieses Gerät ist ausschließlich für den Betrieb bei 12 V Gleichstrom
only. (negative Erdung) bestimmt.
• Do not get the leads under a screw, or caught in moving parts (e.g. • Achten Sie darauf, dass die Kabel nicht unter einer Schraube
seat railing). oder zwischen beweglichen Teilen wie z. B. in einer Sitzschiene
• Before making connections, turn the car ignition off to avoid short eingeklemmt werden.
circuits. • Schalten Sie, bevor Sie irgendwelche Anschlüsse vornehmen, die
• Connect the power supply lead  to the unit and speakers before
Zündung des Fahrzeugs aus, um Kurzschlüsse zu vermeiden.
connecting it to the auxiliary power connector. • Verbinden Sie das Stromversorgungskabel  mit dem Gerät und den
• Run all ground (earth) leads to a common ground (earth) Lautsprechern, bevor Sie es mit dem Hilfsstromanschluss verbinden.
point. • Schließen Sie alle Erdungskabel an einen gemeinsamen
• Be sure to insulate any loose unconnected leads with electrical tape Massepunkt an.
for safety. • Aus Sicherheitsgründen müssen alle losen, nicht angeschlossenen
Drähte mit Isolierband abgeklebt werden.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other stereo Hinweise zum Stromversorgungskabel (gelb)
components, the connected car circuit's rating must be higher than • Wenn Sie dieses Gerät zusammen mit anderen Stereokomponenten
the sum of each component's fuse. anschließen, muss der Autostromkreis, an den die Geräte
• When no car circuits are rated high enough, connect the unit directly angeschlossen sind, eine höhere Leistung aufweisen als die Summe
to the battery. der Sicherungen der einzelnen Komponenten.
• Wenn kein Autostromkreis eine so hohe Leistung aufweist, schließen
Sie das Gerät direkt an die Batterie an.
Parts list
Teileliste
• The numbers in the list are keyed to those in the instructions.
• The bracket  and the protection collar  are attached to the unit
before shipping. Before mounting the unit, use the release keys  • Die Nummern in der Liste sind dieselben wie im Erläuterungstext.
to remove the bracket  from the unit. For details, see "Removing • Die Halterung  und die Schutzumrandung  werden vor dem
the protection collar and the bracket ()" on the reverse side of the Ausliefern am Gerät angebracht. Bevor Sie das Gerät montieren,
sheet. nehmen Sie die Halterung  mithilfe der Löseschlüssel  bitte
• Keep the release keys  for future use as they are also
vom Gerät ab. Einzelheiten dazu finden Sie unter „Abnehmen der
necessary if you remove the unit from your car.
Schutzumrandung und der Halterung ()" auf der Rückseite dieses
Blattes.
Caution
• Bewahren Sie die Löseschlüssel  für den späteren
Handle the bracket  carefully to avoid injuring your fingers.
Gebrauch auf. Sie werden z. B. benötigt, wenn Sie das
Gerät aus dem Fahrzeug ausbauen wollen.
Vorsicht
Seien Sie beim Umgang mit der Halterung  vorsichtig, damit Sie sich
nicht die Hände verletzen.

Catch
Note
Before installing, make sure that the catches on both sides of the bracket  are
bent inwards 2 mm ( / in). If the catches are straight or bent outwards, the unit
3 
32
will not be installed securely and may spring out.
Hinweis
Connection example
Vergewissern Sie sich vor dem Installieren, dass die Verriegelungen an
beiden Seiten der Halterung  um 2 mm nach innen gebogen sind. Wenn die
Verriegelungen gerade oder nach außen gebogen sind, lässt sich das Gerät nicht
sicher installieren und kann herausspringen.
Notes (-B)
• Be sure to connect the ground (earth) lead before connecting the amplifier.
• The alarm will only sound if the built-in amplifier is used.
Anschlussbeispiel

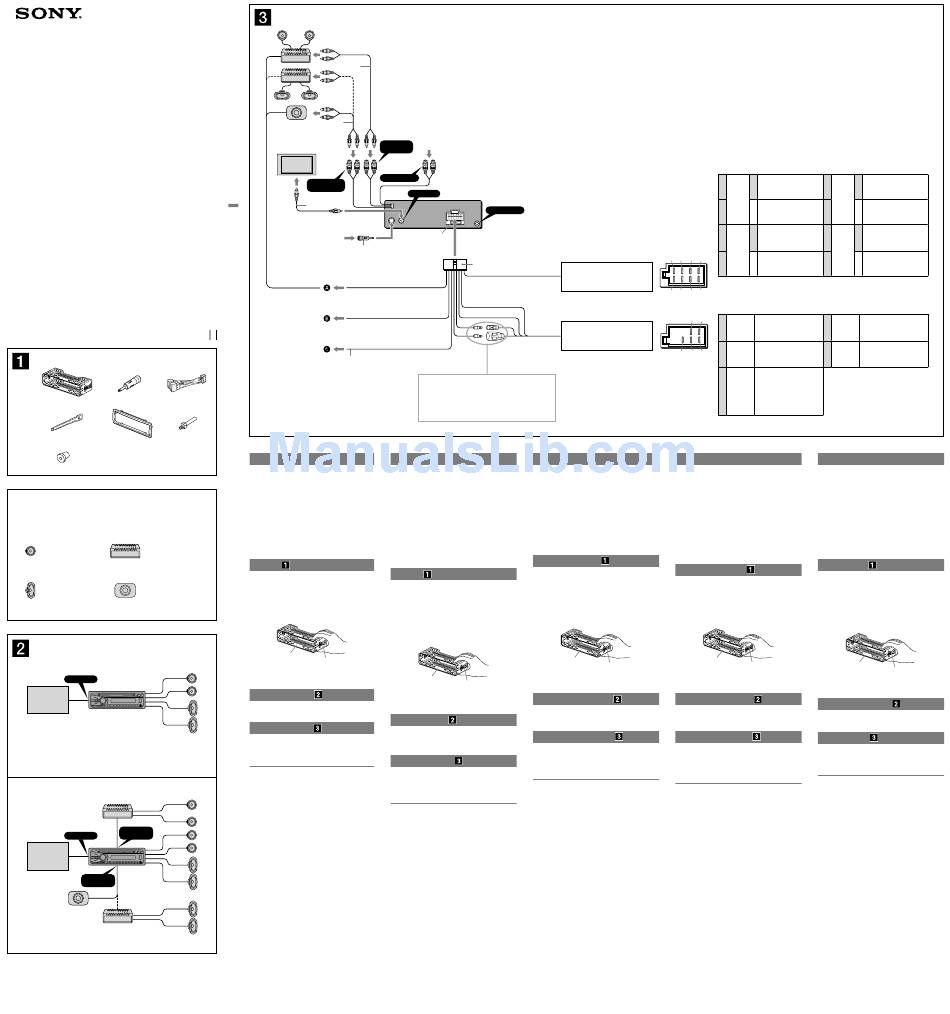

Connection diagram
Hinweise (-B)
• Schließen Sie unbedingt zuerst das Massekabel an, bevor Sie den Verstärker
 To AMP REMOTE IN of an optional power amplifier anschließen.
• Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet
This connection is only for amplifiers. Connecting any other system may
wird.
damage the unit.
 To the interface cable of a car telephone
 To the parking brake switch cord
Anschlussdiagramm
Warning
 An AMP REMOTE IN des gesondert erhältlichen
Endverstärkers
If you have a power antenna (aerial) without a relay box, connecting
this unit with the supplied power supply lead  may damage the
Dieser Anschluss ist ausschließlich für Verstärker gedacht. Schließen Sie
nichts anderes daran an. Andernfalls kann das Gerät beschädigt werden.
antenna (aerial).
 An Schnittstellenkabel eines Autotelefons
Notes on the control and power supply leads
 An die Parkbremsenschaltleitung
• The power antenna (aerial) control lead (blue) supplies +12 V DC when you
turn on the tuner, or when you activate the AF (Alternative Frequency) or TA
(Traffic Announcement) function.
Warnung
• When your car has built-in FM/MW/LW antenna (aerial) in the rear/side glass,
connect the power antenna (aerial) control lead (blue) or the accessory power
supply lead (red) to the power terminal of the existing antenna (aerial) booster. Wenn Sie eine Motorantenne ohne Relaiskästchen verwenden,
For details, consult your dealer. kann durch Anschließen dieses Geräts mit dem mitgelieferten
• A power antenna (aerial) without a relay box cannot be used with this unit. Stromversorgungskabel  die Antenne beschädigt werden.
Memory hold connection
Hinweise zu den Steuer- und Stromversorgungsleitungen
When the yellow power supply lead is connected, power will always be supplied
• Die Motorantennen-Steuerleitung (blau) liefert +12 V Gleichstrom, wenn Sie
to the memory circuit even when the ignition switch is turned off.
den Tuner einschalten oder die AF- (Alternativfrequenzsuche) oder die TA-
Notes on speaker connection Funktion (Verkehrsdurchsagen) aktivieren.
• Before connecting the speakers, turn the unit off. • Wenn das Fahrzeug mit einer in der Heck-/Seitenfensterscheibe integrierten
• Use speakers with an impedance of 4 to 8 ohms, and with adequate power FM (UKW)/MW/LW-Antenne ausgestattet ist, schließen Sie die Motorantennen-
handling capacities to avoid its damage.
Steuerleitung (blau) oder die Zubehörstromversorgungsleitung (rot) an den
• Do not connect the speaker terminals to the car chassis, or connect the Stromversorgungsanschluss des vorhandenen Antennenverstärkers an.
terminals of the right speakers with those of the left speaker. Näheres dazu erfahren Sie bei Ihrem Händler.
• Do not connect the ground (earth) lead of this unit to the negative (–) terminal • Es kann nur eine Motorantenne mit Relaiskästchen angeschlossen werden.
of the speaker.
Stromversorgung des Speichers
• Do not attempt to connect the speakers in parallel.
Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher
• Connect only passive speakers. Connecting active speakers (with built-in
stets (auch bei ausgeschalteter Zündung) mit Strom versorgt.
amplifiers) to the speaker terminals may damage the unit.
• To avoid a malfunction, do not use the built-in speaker leads installed in Hinweise zum Lautsprecheranschluss
your car if the unit shares a common negative (–) lead for the right and left • Schalten Sie das Gerät aus, bevor Sie die Lautsprecher anschließen.
speakers. • Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und 8 Ohm und
• Do not connect the unit's speaker leads to each other. ausreichender Belastbarkeit. Ansonsten können die Lautsprecher beschädigt werden.
• Verbinden Sie die Lautsprecheranschlüsse nicht mit dem Wagenchassis und
Notes on connection
verbinden Sie auch nicht die Anschlüsse des rechten mit denen des linken
• If speaker and amplifier are not connected correctly, "FAILURE" appears in
Lautsprechers.
the display. In this case, make sure the speaker and amplifier are connected
• Verbinden Sie die Masseleitung dieses Geräts nicht mit dem negativen (–)
correctly.
Lautsprecheranschluss.
• If you are to use the monitor for the rear seats, connect the parking brake
• Versuchen Sie nicht, Lautsprecher parallel anzuschließen.
switch cord to the ground (earth).
• An die Lautsprecheranschlüsse dieses Geräts dürfen nur Passivlautsprecher
angeschlossen werden. Schließen Sie keine Aktivlautsprecher (Lautsprecher
mit eingebauten Verstärkern) an, da das Gerät sonst beschädigt werden könnte.
• Um Fehlfunktionen zu vermeiden, verwenden Sie nicht die im Fahrzeug
installierten, integrierten Lautsprecherleitungen, wenn am Ende eine
gemeinsame negative (–) Leitung für den rechten und den linken Lautsprecher
verwendet wird.
• Verbinden Sie nicht die Lautsprecherkabel des Geräts miteinander.
Hinweise zum Anschließen
• Wenn Lautsprecher und Verstärker nicht richtig angeschlossen sind, erscheint
„FAILURE" im Display. Vergewissern Sie sich in diesem Fall, dass Lautsprecher
und Verstärker richtig angeschlossen sind.
• Wenn der Monitor für die Passagiere auf den Rücksitzen verwendet werden soll,
erden Sie die Parkbremsenschaltleitung.
Hinweis zum Anschließen der Antenne
* 1
Wenn Ihre Fahrzeugantenne der ISO-Norm
(Internationale Normungsgemeinschaft)
entspricht, schließen Sie sie mithilfe des
mitgelieferten Adapters  an. Verbinden Sie
zuerst die Fahrzeugantenne mit dem mitgelieferten
Adapter und verbinden Sie diesen dann mit der
Antennenbuchse des Hauptgeräts.
* 2 Cinchkabel (nicht mitgeliefert)
AUDIO OUT kann zwischen SUB und REAR
* 3
umgeschaltet werden. Näheres hierzu finden Sie in
der Bedienungsanleitung.
Zusätzliches Gerät wie ein verstecktes
* 4
Navigationsgerät, ein Fernsehtuner usw.
* 5 Möglicherweise ist ein separater Adapter
erforderlich.
* 6 Informationen zum Anschließen der
Parkbremsenschaltleitung finden Sie unter
„Anschließen der Parkbremsenleitung ()" auf der
Rückseite.
4
* 5
REMOTE IN

from the car's speaker connector
vom Lautsprecheranschluss des Fahrzeugs
du connecteur de haut-parleur de la voiture
dal connettore del diffusore dell'auto
van de autoluidsprekeraansluiting
from the car's power connector
vom Stromanschluss des Fahrzeugs
du connecteur d'alimentation de la voiture
dal connettore di alimentazione dell'auto
van de autovoedingsaansluiting
Précautions
• Cet appareil est conçu pour fonctionner sur un courant continu de
12 V avec masse négative.
• Evitez de coincer les câbles sous des vis ou dans des pièces mobiles
(par exemple, armature de siège).
• Avant d'effectuer des raccordements, coupez le moteur pour éviter les
courts-circuits.
• Branchez le câble d'alimention  sur l'appareil et les haut-parleurs
avant de le brancher sur le connecteur d'alimentation auxiliaire.
• Rassemblez tous les câbles de terre en un point de masse
commun.
• Veillez à isoler tout câble ou câble non connecté avec du ruban isolant.
Remarques sur le câble d'alimentation (jaune)
• Lorsque cet appareil est raccordé à d'autres équipements stéréo, la
valeur nominale des circuits du véhicule raccordés doit être supérieure
à la somme des fusibles de chaque élément.
• Si aucun circuit de la voiture n'est assez puissant, raccordez
directement l'appareil à la batterie.
Liste des composants
• Les numéros de la liste correspondent à ceux des instructions.
• Le support  et le tour de protection  sont fixés à l'appareil en
usine. Avant le montage de l'appareil, utilisez les clés de déblocage
 pour détacher le support  de l'appareil. Pour de plus amples
informations, reportez-vous à la section « Retrait du tour de protection
et du support () » au verso de la feuille.
• Conservez les clés de déblocage  pour une utilisation
ultérieure car vous en aurez également besoin pour retirer
l'appareil de votre véhicule.
Avertissement
Manipulez le support  avec soin pour éviter de vous blesser aux
doigts.

Loquet
Remarque
Avant l'installation, assurez-vous que les loquets des deux côtés du support 
sont bien pliés de 2 mm vers l'intérieur. Si les loquets sont droits ou pliés vers
Verriegelung
l'extérieur, l'appareil ne peut pas être fixé solidement et peut se détacher.
Exemple de raccordement
Remarques (-B)
• Raccordez d'abord le câble de mise à la masse avant de connecter
l'amplificateur.
• L'alarme est émise uniquement lorsque l'amplificateur intégré est utilisé.
Schémas de raccordement
 Au niveau de l'entrée AMP REMOTE IN d'un amplificateur
de puissance en option
Ce raccordement existe seulement pour les amplificateurs. Le raccordement
à tout autre système peut endommager l'appareil.
 Vers le cordon de liaison d'un téléphone de voiture
 Vers le cordon du capteur du frein à main
Avertissement
Si vous disposez d'une antenne électrique sans boîtier de relais, le
branchement de cet appareil au moyen du cordon d'alimentation fourni
 risque d'endommager l'antenne.
Remarques sur les câbles de commande et d'alimentation
• Le câble de commande (bleu) fournit du courant continu de +12 V lorsque vous
mettez le tuner sous tension ou lorsque vous activez la fonction AF (Fréquences
alternatives) ou TA (Messages de radioguidage).
• Lorsque votre voiture est équipée d'une antenne FM/MW (PO)/LW (GO)
intégrée dans la vitre arrière/latérale, raccordez le câble de commande
d'antenne (bleu) ou l'entrée d'alimentation des accessoires (rouge) au bornier
de l'amplificateur d'antenne existant. Pour plus de détails, consultez votre
revendeur.
• Une antenne électrique sans boîtier de relais ne peut pas être utilisée avec cet
appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble de commande d'antenne jaune est connecté, le circuit de la
mémoire est alimenté en permanence même si la clé de contact est en position
d'arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettre l'appareil hors tension.
• Utiliser des haut-parleurs ayant une impédance de 4 à 8 ohms et une capacité
adéquate sous peine de les endommager.
• Ne pas raccorder les bornes du système de haut-parleurs au châssis de la
voiture et ne pas connecter les bornes du haut-parleur droit à celles du haut-
parleur gauche.
• Ne pas raccorder le câble de mise à la masse de cet appareil à la borne
négative (–) du haut-parleur.
• Ne pas tenter de raccorder les haut-parleurs en parallèle.
• Connecter uniquement des haut-parleurs passifs. La connexion de
haut-parleurs actifs (avec des amplificateurs intégrés) aux bornes des
haut-parleurs pourrait endommager l'appareil.
• Pour éviter tout problème de fonctionnement, n'utilisez pas les câbles des haut-
parleurs intégrés installés dans votre voiture si l'appareil dispose d'un câble
négatif commun (–) pour les haut-parleurs droit et gauche.
• Ne raccordez pas entre eux les cordons des haut-parleurs de l'appareil.
Remarques sur le raccordement
• Si les enceintes et l'amplificateur ne sont pas raccordés correctement, le
message « FAILURE » s'affiche. Dans ce cas, assurez-vous que les enceintes
et l'amplificateur sont raccordés correctement.
• Si vous avez l'intention d'utiliser le moniteur pour les sièges arrière, raccordez le
cordon du capteur du frein à main à la terre.
Remarque sur le raccordement de l'antenne Nota per il collegamento dell'antenna
* 1 * 1
Si votre antenne de voiture est de type ISO Se l'antenna dell'auto è di tipo ISO (International
(Organisation internationale de normalisation), Organization for Standardization), utilizzare
utilisez l'adaptateur fourni  pour la raccorder. l'adattatore  in dotazione per collegarla. Collegare
Raccordez d'abord l'antenne de voiture à prima l'antenna della macchina all'adattatore in
l'adaptateur fourni et, ensuite, à la prise d'antenne dotazione, quindi collegarla alla presa dell'antenna
de l'appareil principal. dell'apparecchio principale.
* 2 Cordon à broche RCA (non fourni) * 2 Cavo a piedini RCA (non in dotazione)
* 3 AUDIO OUT peut être commuté sur SUB ou REAR. * 3 AUDIO OUT può essere impostato su SUB o su
Pour obtenir plus de détails, reportez-vous au mode REAR. Per ulteriori informazioni, consultare il
d'emploi. manuale di istruzioni per l'uso.
* 4 Appareil auxiliaire comme un appareil de navigation * 4 Dispositivo ausiliare quale un dispositivo di
dissimulé, un tuner TV, etc. navigazione hideaway, un sintonizzatore TV e così
* 5 Un adaptateur séparé peut être nécessaire. via.
* 6 Pour plus de détails sur le raccordement du cordon * 5 Potrebbe essere necessario un adattatore separato.
du capteur du frein à main, reportez-vous à la Per ulteriori informazioni sulla modalità di
* 6
section « Raccordement du cordon du frein à main collegamento del cavo di commutazione del freno
() » au verso. a mano, consultare la sezione "Collegamento del
cavo del freno a mano ()" sul lato opposto.
Speaker, Rear, Right
Lautsprecher hinten rechts
1 + Haut-parleur, arrière, droit
Purple
Diffusore, posteriore, destro
Violett
Luidspreker, achter, rechts
Mauve
Speaker, Rear, Right
Viola
Lautsprecher hinten rechts
Paars
2 – Haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
Speaker, Front, Right
Lautsprecher vorne rechts
3 + Haut-parleur, avant, droit
Gray
Diffusore, anteriore, destro
Grau
Luidspreker, voor, rechts
Gris
Speaker, Front, Right
Grigio
1 3 5 7
Lautsprecher vorne rechts
Grijs
4 – Haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
Negative polarity positions 2, 4, 6 and 8 have striped leads.
An den negativ gepolten Positionen 2, 4, 6 und 8 befinden sich gestreifte Adern.
Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
2 4 6 8 Le posizioni a polarità negativa 2, 4, 6 e 8 hanno cavi rigati.
De posities voor negatieve polariteit (2, 4, 6 en 8) hebben gestreepte kabels.
5 7
Yellow continuous power supply
Gelb permanente Stromversorgung
4 Jaune alimentation continue
Giallo alimentazione continua
Geel continu voeding
Blue power antenna (aerial) control
Blau Motorantennensteuerung
4 6 8
5 Bleu antenne électrique
Blu comando dell'antenna elettrica
Blauw automatische antenne
Orange/ switched illumination power
White supply
Orangeweiß geschaltete
gestreift Beleuchtungsstromversorgung
Rayé alimentation de l'éclairage
6
orange/blanc commuté
Arancione/ alimentazione illuminazione
bianco commutata
Oranje/wit geschakelde voeding voor
verlichting
Attenzione
• Questo apparecchio è stato progettato per l'uso solo a 12 V CC con
massa negativa.
• Evitare che i cavi rimangano bloccati da una vite o incastrati nelle
parti mobili (ad esempio nelle guide scorrevoli dei sedili).
• Prima di effettuare i collegamenti, spegnere il motore dell'automobile
onde evitare di causare cortocircuiti.
• Collegare il cavo di collegamento dell'alimentazione 
all'apparecchio e ai diffusori prima di collegarlo al connettore di
alimentazione ausiliaria.
• Portare tutti i cavi di massa a un punto di massa comune.
• Per sicurezza, assicurarsi di isolare qualsiasi cavo non collegato
utilizzando del nastro adesivo.
Note sul cavo di alimentazione (giallo)
• Se questo apparecchio viene collegato in combinazione con altri
componenti stereo, la potenza nominale dei circuiti dell'automobile
deve essere superiore a quella prodotta dalla somma dei fusibili di
ciascun componente.
• Se la potenza nominale dei circuiti dell'automobile non è sufficiente,
collegare l'apparecchio direttamente alla batteria.
Elenco dei componenti
• I numeri nella lista corrispondono a quelli riportati nelle istruzioni.
• La staffa  e la cornice di protezione  vengono applicate all'unità
in fabbrica. Prima di installare l'unità, utilizzare le chiavette di
rilascio  per rimuovere la staffa  dall'apparecchio. Per ulteriori
informazioni, vedere "Rimozione della staffa e della cornice di
protezione ()" sul lato opposto del foglio.
• Conservare le chiavette di rilascio  per un uso futuro in
quanto sono necessarie per rimuovere l'unità dall'auto.
Attenzione
Maneggiare la staffa  con cautela per evitare di ferirsi le mani.

Fermo
Nota
Prima di installare l'unità, accertarsi di ripiegare i fermi presenti su entrambi i
lati della staffa  verso l'interno di 2 mm. Se i fermi sono diritti o ripiegati verso
l'esterno, l'apparecchio non verrà installato in modo sicuro e potrebbe fuoriuscire.
Esempio di collegamento
Note (-B)
• Assicurarsi di collegare il cavo di messa a terra prima di collegare l'apparecchio
all'amplificatore.
• L'allarme viene emesso solo se è in uso l'amplificatore incorporato.
Schema di collegamento
 A AMP REMOTE IN di un amplificatore di potenza
opzionale
Questo collegamento è riservato esclusivamente agli amplificatori.
Non collegare un tipo di sistema diverso onde evitare di causare danni
all'apparecchio.
 Al cavo di interfaccia di un telefono per auto
 Al cavo di commutazione del freno a mano
Avvertenza
Quando si collega l'apparecchio con il cavo di alimentazione in
dotazione , si potrebbe danneggiare l'antenna elettrica se questa non
dispone di scatola a relè.
Note sui cavi di controllo e di alimentazione
• Il cavo (blu) di controllo dell'antenna elettrica fornisce alimentazione pari a +12
V CC quando si attiva il sintonizzatore oppure la funzione TA (notiziario sul
traffico) o AF (frequenza alternativa).
• Se l'automobile è dotata di antenna FM/MW/LW incorporata nel vetro
posteriore/laterale, collegare il cavo (blu) di controllo dell'antenna elettrica
o il cavo (rosso) di ingresso dell'alimentazione ausiliaria al terminale di
alimentazione del preamplificatore dell'antenna esistente. Per ulteriori
informazioni, consultare il proprio fornitore.
• Non è possibile usare un'antenna elettrica senza scatola a relè con questo
apparecchio.
Collegamento per la conservazione della memoria
Quando il cavo di ingresso alimentazione giallo è collegato, viene sempre fornita
alimentazione al circuito di memoria anche quando l'interruttore di accensione è
spento.
Note sul collegamento dei diffusori
• Prima di collegare i diffusori spegnere l'apparecchio.
• Usare diffusori di impedenza compresa tra 4 e 8 ohm e con capacità di potenza
adeguata, altrimenti i diffusori potrebbero venire danneggiati.
• Non collegare i terminali del sistema diffusori al telaio dell'auto e non collegare i
terminali del diffusore destro a quelli del diffusore sinistro.
• Non collegare il cavo di terra di questo apparecchio al terminale negativo (–) del
diffusore.
• Non collegare i diffusori in parallelo.
• Assicurarsi di collegare soltanto diffusori passivi, poiché il collegamento
di diffusori attivi, dotati di amplificatori incorporati, ai terminali dei diffusori
potrebbe danneggiare l'apparecchio.
• Per evitare problemi di funzionamento, non utilizzare i cavi dei diffusori
incorporati installati nell'automobile se l'apparecchio condivide un cavo comune
negativo (–) per i diffusori destro e sinistro.
• Non collegare fra loro i cavi dei diffusori dell'apparecchio.
Note sui collegamenti
• Se l'amplificatore e il diffusore non sono collegati correttamente, "FAILURE"
viene visualizzato nel display. In tal caso, accertarsi che l'amplificatore e il
diffusore siano collegati correttamente.
• Se viene utilizzato il monitor per i sedili posteriori, collegare il cavo di
commutazione del freno a mano alla massa (terra).
Opmerking bij de antenne-aansluiting
* 1
Indien uw auto is uitgerust met een antenne
van het type ISO (International Organization for
Standardization), moet u die aansluiten met behulp
van de bijgeleverde adapter . Sluit eerst de
auto-antenne aan op de bijgeleverde adapter en
vervolgens de antennestekker op het hoofdtoestel.
* 2 Tulpstekkersnoer (niet bijgeleverd)
* 3 AUDIO OUT kan worden ingesteld op SUB of
REAR. Raadpleeg de gebruiksaanwijzing voor meer
informatie.
* 4 Randapparaat, zoals een verborgen
navigatieapparaat, televisietuner, enzovoort
* 5 Er is mogelijk een afzonderlijke adapter vereist.
* 6 Zie "Parkeerremkabel aansluiten ()" op de
achterkant voor meer informatie over het aansluiten
op het schakelsnoer van de parkeerrem.
Speaker, Front, Left
Lautsprecher vorne links
5 + Haut-parleur, avant, gauche
White
Diffusore, anteriore, sinistro
Weiß
Luidspreker, voor, links
Blanc
Speaker, Front, Left
Bianco
Lautsprecher vorne links
Wit
6 – Haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
Speaker, Rear, Left
Lautsprecher hinten links
7 + Haut-parleur, arrière, gauche
Green
Diffusore, posteriore, sinistro
Grün
Luidspreker, achter, links
Vert
Speaker, Rear, Left
Verde
Lautsprecher hinten links
Groen
8 – Haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
Red switched power supply
Rot geschaltete Stromversorgung
7 Rouge alimentation commutée
Rosso alimentazione commutata
Rood geschakelde voeding
Black ground (earth)
Schwarz Masse
8 Noir masse
Nero terra
Zwart aarding
Positions 1, 2 and 3 do not have pins.
An Position 1, 2 und 3 befinden sich keine Stifte.
Les positions 1, 2 et 3 ne comportent pas de broches.
Le posizioni 1, 2 e 3 non hanno piedini.
De posities 1, 2 en 3 hebben geen pins.
Let op
• Dit apparaat is ontworpen voor gebruik op een auto-accu van 12 V
gelijkstroom, negatief geaard.
• Zorg ervoor dat de draden niet onder een schroef of tussen bewegende
onderdelen (b.v. zetelrail) terechtkomen.
• Voordat u de aansluitingen maakt, moet u het contact uitzetten om
kortsluiting te vermijden.
• Sluit de voedingskabel  aan op het apparaat en de luidsprekers
voordat u deze aansluit op de hulpvoedingsaansluiting.
• Sluit alle aardingskabels op een gemeenschappelijk
aardpunt aan.
• Voorzie niet aangesloten kabels om veiligheidsredenen altijd van
isolatietape.
Opmerkingen bij de voedingskabel (geel)
• Wanneer u dit apparaat aansluit samen met andere componenten, moet
het vermogen van de aangesloten autostroomkring groter zijn dan de
som van de zekeringen van elke component afzonderlijk.
• Wanneer het vermogen ontoereikend is, moet u het apparaat
rechtstreeks aansluiten op de accu.
Onderdelenlijst
• De nummers in de afbeelding verwijzen naar die in de instructies.
• De beugel  en de beschermende rand  worden bevestigd op
het apparaat voordat dit wordt verzonden. Voordat u het apparaat
plaatst, moet u de ontgrendelingssleutels  gebruiken om de beugel
 te verwijderen van het apparaat. Zie "De beschermende rand en
de beugel verwijderen ()" op de achterkant van dit vel voor meer
informatie.
• Bewaar de ontgrendelingssleutels  voor toekomstig
gebruik omdat u deze ook nodig hebt om het apparaat uit
de auto te verwijderen.
Let op
Houd de beugel  voorzichtig vast zodat u uw vingers niet verwondt.

Greep
Opmerking
Voordat u het apparaat installeert, moet u de grepen aan beide zijden van de
beugel  2 mm naar binnen buigen. Als de grepen recht zijn of naar buiten
gebogen, kan het apparaat niet goed worden bevestigd en kan dit losschieten.
Voorbeeldaansluitingen
Opmerkingen (-B)
• Sluit eerst de aardingskabel aan voordat u de versterker aansluit.
• U hoort de pieptoon alleen als de ingebouwde versterker wordt gebruikt.
Aansluitschema
 Naar AMP REMOTE IN van een optionele eindversterker
Deze aansluiting is alleen bedoeld voor versterkers. Door een ander systeem
aan te sluiten kan het apparaat worden beschadigd.
 Naar het interface-snoer van een autotelefoon
 Naar het schakelsnoer van de parkeerrem
Waarschuwing
Indien u een elektrische antenne hebt zonder relaiskast, kan het
aansluiten van dit apparaat met de bijgeleverde voedingskabel  de
antenne beschadigen.
Opmerkingen over de bedienings- en voedingskabels
• De antennevoedingskabel (blauw) levert +12 V gelijkstroom wanneer u de tuner
inschakelt of de AF (Alternative Frequency) of TA (Traffic Announcement) functie
activeert.
• Wanneer uw auto is uitgerust met een FM/MW/LW-antenne in de achterruit/
zijruit, moet u de antennevoedingskabel (blauw) of de hulpvoedingskabel
(rood) aansluiten op de voedingsingang van de bestaande antenneversterker.
Raadpleeg uw dealer voor meer details.
• Met dit apparaat is het niet mogelijk een automatische antenne zonder
relaiskast te gebruiken.
Instandhouden van het geheugen
Zolang de gele voedingskabel is aangesloten, blijft de stroomvoorziening van het
geheugen intact, ook wanneer het contact van de auto wordt uitgeschakeld.
Opmerkingen betreffende het aansluiten van de luidsprekers
• Zorg dat het apparaat is uitgeschakeld, alvorens de luidsprekers aan te sluiten.
• Gebruik luidsprekers met een impedantie van 4 tot 8 Ohm en let op dat die het
vermogen van de versterker kunnen verwerken. Als u dit niet doet, kunnen de
luidsprekers ernstig beschadigd raken.
• Verbind in geen geval de aansluitingen van de luidsprekers met het chassis van
de auto en sluit de aansluitingen van de rechter- en linkerluidspreker niet op
elkaar aan.
• Verbind de aardingskabel van dit apparaat niet met de negatieve (–) aansluiting
van de luidspreker.
• Probeer nooit de luidsprekers parallel aan te sluiten.
• Sluit geen actieve luidsprekers (met ingebouwde versterkers) aan op de
luidsprekeraansluiting van dit apparaat. Dit zal leiden tot beschadiging van de
actieve luidsprekers. Sluit dus altijd uitsluitend luidsprekers zonder ingebouwde
versterker aan.
• Om defecten te vermijden mag u de bestaande luidsprekerbedrading in uw auto
niet gebruiken wanneer er een gemeenschappelijke negatieve (–) draad is voor
de rechter- en linkerluidsprekers.
• Verbind de luidsprekerdraden niet met elkaar.
Opmerkingen over aansluiten
• Als de luidspreker en versterker niet correct zijn aangesloten, wordt "FAILURE"
in het display weergegeven. In dit geval moet u zorgen dat de luidspreker en
versterker correct zijn aangesloten.
• Als u de monitor gebruikt voor de achterbank, moet u het schakelsnoer van de
parkeerrem aansluiten op de aarding.
