hepco & becker C-Bow Manual

C-Bow Taschenhalter / C-Bow holder
HONDA X-ADV
(2017-2020)
Artikel Nr.: / Item-no.:
999
630 00 01
schwarz/black
Die Montage ist nur in Verbindung mit einem H&B Alu-/Easy- oder Minirack (652/661/660999) oder dem optional
erhältlichen Soziushaltegriff 4219999 möglich. Die Original Haltegriffe entfallen.
Mounting is only possible in conjunction with an H&B Alu-/Easy or Minirack (652/661/660999) or the optionally
available railing 4219999. The original handles are obsolete.
INHALT
CONTENTS
2x 700007063
1x 700009863
1x 700009864
1x 700009865
1x 700009866
1x 700009867
1x Hitzeschutzblech
2x Linsenschraube M8x30
2x Linsenschraube M8x35
8x Sechskantschraube M6x16
8x U- Scheibe ø6,4
2x U- Scheibe ø8,4
2x Aludistanz Ø18xØ9x7mm
2x Aludistanz Ø25xØ9x10mm
2x Karosseriescheibe Ø8,4xØ25
Baubreite 500 mm
Width: 500 mm
C-Bow schwarz
Haltestrebe vorne links
Haltestrebe vorne rechts
Haltestrebe hinten links
Haltestrebe hinten rechts
Schraubensatz
C-Bow black
Adapter front left
Adapter front right
Adapter rear left
Adapter rear right
Screw kit
Heat protection plate
Filister head screw M8x30
Filister head screw M8x35
Hexagon bolt M6x16
Washer ø6,4
Washer ø8,4
Alu spacer Ø18xØ9x7mm
Alu spacer Ø25xØ9x10mm
Body washer Ø8,4xØ25

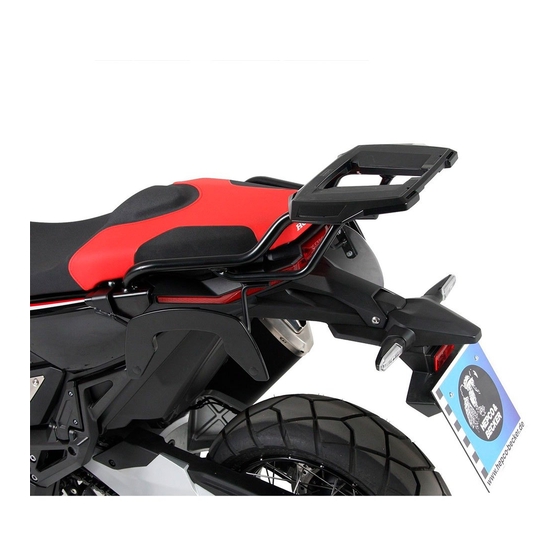

Kombiniert mit Alurack
Combined with Alurack
Kombiniert mit Soziushaltegriff
Combined with Railing
1
