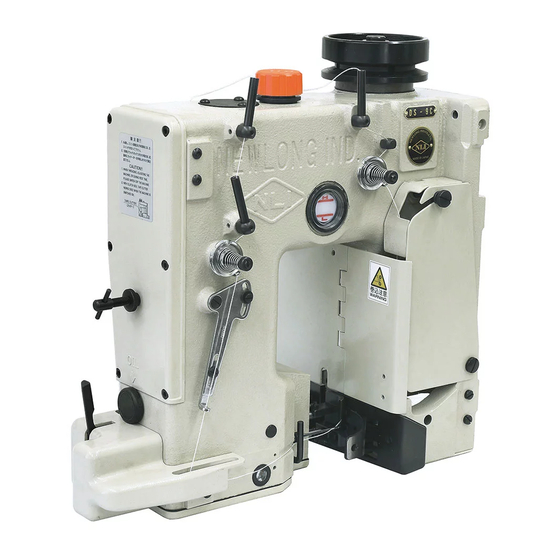

NLI DS-9 Series Manual

Hide thumbs Also See for DS-9 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
NEWLONG INDUSTRIAL CO., LTD.
NLIF-008
袋口縫ミシン
NLIＦ-006

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS-9 Series and is the answer not in the manual?

Questions and answers

Related Manuals for NLI DS-9 Series

Summary of Contents for NLI DS-9 Series

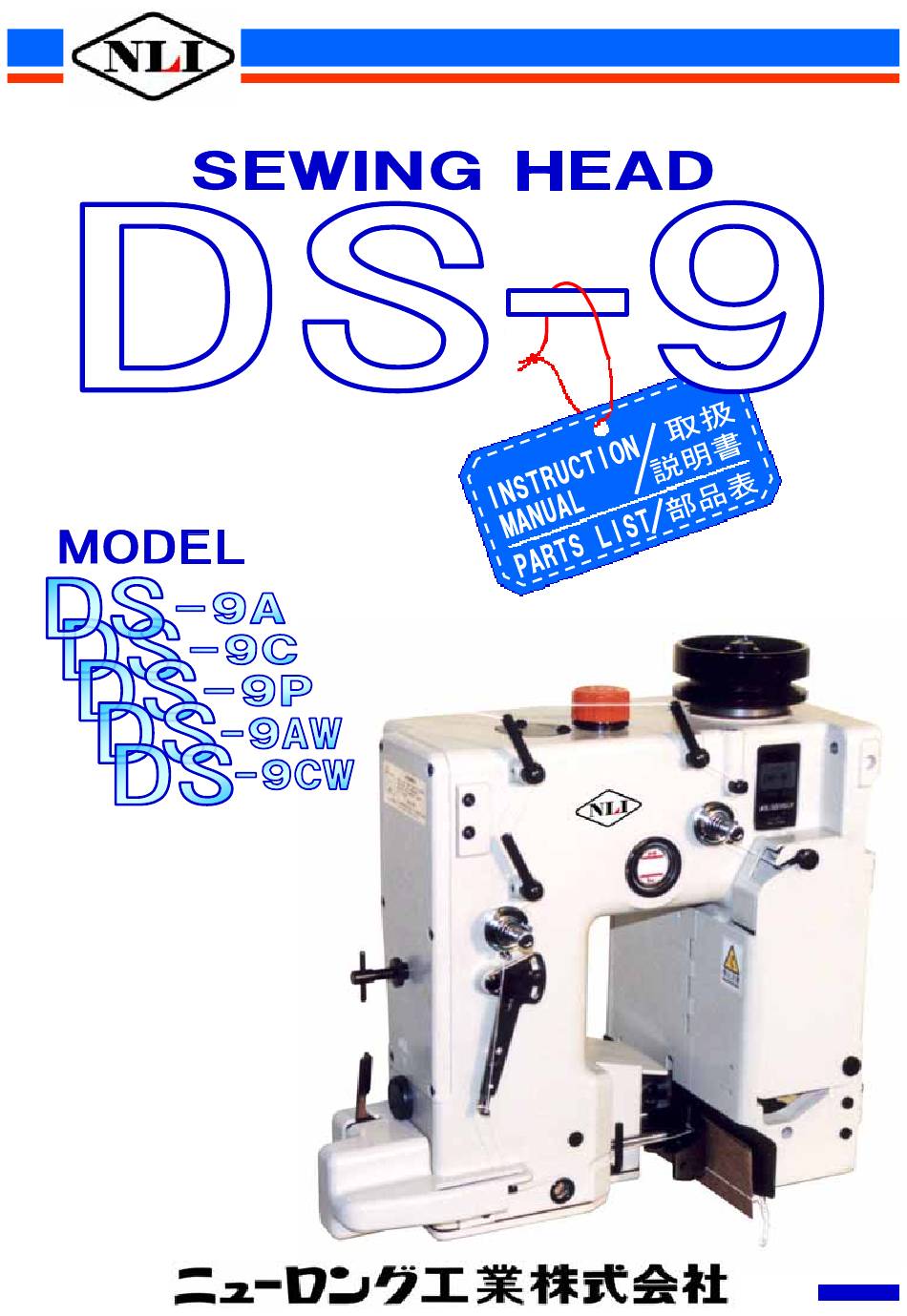

  • Page 1 NEWLONG INDUSTRIAL CO., LTD. NLIF-008 袋口縫ミシン  NLIＦ-006...
  • Page 2 Keep  this  manual  near  the  sewing  machine  for  easy この取扱説明書はミシンのそばに、いつでもご利用いただ reference.  Be sure  to attach  this  manual to  the  machine けるよう、保管してください。  when  lending  or  transferring  it  to  another  person  or DS-９型袋口縫ミシンを貸し出し、または譲渡の場合はこ company.  の取扱説明書を機械に添付してください。      Please order this manual from the nearest NLI office if it is この取扱説明書を紛失された場合はニューロング工業 lost.  (株)全国連絡所にご注文ください。      The contents of this manual are subject to change without この取扱説明書は機能向上または安全のため、予告なし prior notice for improvement and safety purpose. に変更することがあります。 ...
  • Page 3 M A I N T E N A N C E ,   P A R T S   R E P L A C E M E N T ,   ADJUSTMENTS, CLEANING OR STORAGE．       10. BE SURE THE MATERIAL TO BE SEWN OR CLOSED 10.  縫おうとする素材が機械の仕様に合ってい COMPLIES WITH THE MACHINE SPECIFICATIONS. るか確かめてください。      11.  DO  NOT  USE  SPARE  PARTS  OTHER  THAN 11.  “ニューロング工業(株)” 純正部品以外は使 “NLI”GENUINE PARTS. 用しないでください。 ...
  • Page 4 Identifying and Ordering Parts サービスに関するお問い合せ  部品交換とご注文上の注意 Where the construction permits, each part is stamped with  its part number. On all orders, please include part number,  part name and model name of machine.  ニューロング工業（株）全国連絡所にはＤＳ-９の純正部品 を常備しております。  Safety Rules    To prevent personal injury:  ご注文の際は、パーツリストのパーツ番号と名称でご指示 All power sources to the machine must be turned off before ください。    threading, oiling, adjusting or replacing parts.    使用上ご不明な点及び使用中の故障や不審な点、そ All cover and guards must be in position before operating の他整備などで解りにくい場合は、お買い上げいただき machine.  ましたニューロング工業(株)全国連絡所にご連絡くださ   い。尚その際、機種名、機械番号、ミシン頭部名、ミシン Do  not  tamper  with  safety  cover,  guards,  etc.,  while 番号をご指示くださいますようお願いいたします。 machine is in operation. Cautions When Using the Machine 使用上の注意...

  • Page 5: Table Of Contents

    CONTENTS/目次   1.Specifications/仕様 2      2.The Points Before Operation/運転前の確認 2      3.Threading/糸通し 3      1.    DS-9A,9C,9P 3  ･････････････････････････････････････････････････････････････････････････････････････････････   2.    DS-9AW,9CW 3  ･････････････････････････････････････････････････････････････････････････････････････････････   4.Oiling/給油 4      1.    Oil Filling  注油 4  ･･･････････････････････････････････････････････････････････････････････････････････････････   2.    Exchanging Oil  油の交換 4 ...

  • Page 6: Specifications/仕様

    1. Specification/仕様 DS-9A  DS-9C  DS-9P  DS-9AW  DS-9CW  Model  Max. Speed  2700rpm  2500rpm  最高回転数  Ordinary Speed  2500rpm  2300rpm  常用連続回転数  Stitch Length  7-11.5mm  7-10.5mm  7-11.5mm  7-11.5mm  7-10.5mm  縫目巾  Stitch Type  Double thread chain stitch  縫目形式  ２重環縫い  Needle Type and Size  DR-H30#26  DRG-67#27  DR-H30#26  針の形式、サイズ  Cutter  Thread Cutter  Crepe Tape Cutter -  Thread Cutter  Crepe Tape Cutter カッター  糸切りカッター  クレープカッター  カッター無し ...

  • Page 7: Threading/糸通し

    3. Threading/糸通し ○ a   ○ ○ a 1. For DS-9A,DS-9C,DS-9P<Fig.1-A.    >  1. DS-9A,DS-9C,DS-9P の場合<Fig.1-A.    ○   >  ○ a ○ a a) Thread    on  the  left  side  of  thread  stand  is  Needle a) 糸立ての向って左側の糸 (上糸)を①〜⑦まで順番に通 thread. Thread it points  ①  through  ⑦  in order.  してください。  ○ ○...

  • Page 8: Oiling/給油

    4. Oiling/給  油 Oil  is  Completly  drained  from  the  machine  before  packing. DS-9 型ミシンは完全密閉型オイルバス式ミシンですが、油 Ensure the machine is filled to the correct levels as described  を抜いた状態で出荷しています。  初めて運転するとき、かならず注油してから運転してく below.  Use  mineral  oil  22-32  cSt  at  40℃.  (Eg.  Tellus  oil ださい。 #32.)  注油するところは 2 ヵ所ありますので、注意してください。 注入する油は、40℃での動粘度 22cSt〜32cSt の鉱油を 1. Oil Filling  使用してください。  a) Unscrew  breather  cap  a  and  fill  with  oil  to  between  the (例) ...

  • Page 9: Adjusting/調整

    5. Adjusting/調  整 The  looper  movement  of  this  machine  has  been  properly DS-9 型ミシンは、弊社で適正に調整をして、出荷しています adjusted  before  shipment  from  the  factory,  but  if  it  needs が、部品交換などで調整が必要になりましたら、次の調整方 re-adjustment  when  it  is  disassembled  for  repair  or  etc, 法を参照に、調整してください。  prcceed as follows.  1. Thread Tension (Figure 3)  1. 糸調子の調整  (Fig.3 参照)     ...
  • Page 10 5. Adjusting/調  整 Fig.4 3. Looper  3. ルーパーの調整      a) Distance between Needle and Looper  a)  針とルーパーの距離  Turn the pulley in the forward direction and adjust the bell あらかじめボールジョイントロッドの、図の距離(A-Aʼ)を crank so that the end of the looper is 7mm away from the 38.5mm±0.3mm 以内にして取り付けてください。(Fig.4)  needle  center  when  the  needle  is  in  the  most  retracted ルーパーが最も後退したとき針芯とルーパーの距離は position,  as  shown  in  (Fig.4).  The  distance  between  the 7mm です。  nut (outside) of Looper Connecting Rod must be 38.5± この調整は、ベルクランクのネジ a を緩めてベルクランクを 0.3mm.(Fig.4) ...
  • Page 11 5. Adjusting/調  整 c) Clearance Between Looper and Needle  c) 針とルーパーの間隔  Adjust the clearance between the needle and the looper to 針のえぐりとルーパーとの間隔を調整します。  between  0.05-0.1mm  when  the  needle  goes  forward  and ルーパーの先端が針の後ろを通過するとき、針のえぐり passes  the  rear  of  the  needle.  To  obtain  the  correct と、ルーパーの先端との間隔は、0.05〜0.1mm に調整して clearance,  loosen  the  screw  ○   of  the  looper  rocker ください。  ○ a ○...

  • Page 12: Feed Mechanism  送り金の調整

    5. Adjusting/調  整 4. Feed Mechanism  4. 送リ金の調整      a) Clearance between Throat Plate and Feed Dog  a) 針板と送り金の間隔  Ensure that the feed dog does not touch the throat  plate  送リ金がもっとも前進したとき、針板の溝と送リ金の間隔は as it passes through. A clearance of 1.5mm should be seen 1.5mm です。（Fig.8）  between  the  middle  teeth  of  the  front  feed  dog  and  the 送リ元土台のネジを緩めて、調整してください。  throat plate as indicated (Fig.8).           b)  H eight of the Feed Dog  b) 送リ金の高さ  Adjust  the  height  of  the  feed  dog  so  that  it  protrudes 送リ金(前)の高さは、送リ金が最も上がったとき、針板上面...
  • Page 13 5. Adjusting/調  整 c) Stitch Spacing  c) 縫い目幅  The  stitch  width  of  this  machine  has  been  adjusted  to 縫い目幅は 7〜11.5mm の範囲で調整可能ですが、工場 10mm before shipment from the factory. The stitch width 出荷のときは縫い目幅 10mm に合わせて調整しています。 is adjustable from 7 to 11.5mm.  縫い目幅の調整は(Fig.10)を参照ください。  (only DS-9C is adjustable from 7 to 10.5mm)  (但し DS-9C は 7〜10.5mm)  ○ a ○ a Loosen  the  nut    of  the  feed  regulator  and  move  the 送リ調節軸のナット...

  • Page 14: Thread Cutter  ナイフの調整(Ds-9A)

    5. Adjusting/調  整 5. Thread Cutter (DS-9A)  5.  ナイフの調整  (DS-9A)      The knives, (A) and (B) are to be adjusted as following steps. ナイフ A とナイフ B の噛み合わせは次のように調整してくださ ○ a) Fix the knife (A) with tightening screw    at the proper い。(Fig.12)  position.  Be  sure  that  the  knife  edge  does  not  protrude a) ナイフ A は固定刃土台の取り付け場所にネジで固定して from thread gutter of throat plate.  ください。空縫い糸が溝の中でさわらないよう、ナイフ A の b) Fix the knife (B) in the gutter of knife lever, by tentatively 刃先は針板の糸溝からはみ出さないように注意してくださ tightening screw  ○ . ...
  • Page 15 5. Adjusting/調  整   ○ a   ○ ○ a c) After  the  adjustment  by  steps    and ,  cut  a  crepe c) 前述 ○ の調整がすみましたら、手動でカッターを動か tape or thread for test. If the front end of the cutter cuts して、クレープ紙または糸を切断してみてください。  but the rear end does not, there is a gap on the rear side. カッターの先端側が切れて、後ろ側が切れない場合は、 In this case, loosen the nut  ○   and loosen the screw  ○ 後ろ側のスキマが広すぎます。  by 1/8 turn, and cut the thread again for test. If it still ナット ○ を緩めて、ネジ ○ を 1/8 回転緩めてからクレープ does not cut, loosen the screw by another 1/8 turn and 紙または糸を再度切断してみて下さい。切れるところまで...

  • Page 16: Adjustment For Single Thread Sewing  単環縫いの調整

    5. Adjusting/調  整   7. Adjustment for Single Thread Sewing  7. 単環縫いの調整      a) Fixing Throat Plate Thread Retainer (Fig.15)  a) 針板爪の取付  (Fig.15)    ○ ○ a Fix Throat Plate Thread Retainer   at Throat Plate  針板爪 ○ の先端が針芯より 0〜0.3mm になる位置で針板 ○ c ○ a ○ c with  Screw  ,  keeping  its  point  having  0 〜 0.3mm  爪を針板 にネジ にて取付ける。 ...
  • Page 17 6. Troubleshooting Problem  Cause  Solution  Ref.          Needle (looper)  1. Damaged looper  Replace  5-3  thread breaks 2. Too much thread tension  Decrease  5-1    3. Too little thread tension  Increase  5-1  4. Thread snarled or hung up along path between thread stand  Correct  3        and needle/looper      5. Incorrect threading. Thread not between tension discs  Thread correctly  3  6. incorrect needle setting  Set correctly  5-3-b 7. Bent or damaged needle  Replace  5-3-b 8. Double sewing  Move up thread controller ...
  • Page 18 6.  ミシンのトラブルの原因と対処 トラブル内容  原    因  対    処  参照         上糸、下糸が切れる  1.  ルーパーに傷がある。  ルーパーを交換する。  5-3  2.  上･下糸調子のテンションが強すぎる。  テンションを弱くする。  5-1  3.  上･下糸調子のテンションが極端に弱すぎる。  テンションを強くする。  5-1  4.  糸立てから針･ルーパーまでの間で、糸がからまったり、  糸がからまったり、もつれないよう 3  もつれたりする。  注意する。    5.  糸通しが間違っている。糸調子皿から糸がはずれている。 糸通しを正しく通す。  3  6.  針の取付け方が間違っている。  針を正しく取付ける。 ...

  • Page 19: List Of Screw, Nut & Washer/ネジ、ナット、ワッシャー一覧図 40

    ORDERING PARTS 1. Description of each part and its stamp number is described in this parts list. Screws and nuts for parts are  shown adjacent to the relevant parts. When ordering parts, describe clearly stamp number with its name of part.  2. The parts which have no Ref. Number can not be delivered independently; always oder it as an assembly.  3. A set of assembled parts is represented by the stamp number of its main parts.  4. The last figure on the parts stamp number advances on each improvement of the parts.  5. Parts No. described in [ ] of Remarks means old parts No.  The parts list is subject to change without prior notice.  ご注文上の注意事項 1. ご注文の際は、部品番号、部品名称、個数を明記ください。  2. 但し(図番 Ref.No.)の記入がない部品は、単体販売できませんので、それに該当する完備部品(組部品  )をご注文ください。  3. 組部品はその中の主パーツの刻印番号で表示してあります。  4. 刻印番号は、その部品が改良される都度に、最後の数字が 1 番ずつ繰り上がり、新しい刻印番号にかわ  りますのでご了承ください。  5. 摘要欄中の[ ]内は旧パーツ番号です。  本部品表は改良のため予告なく変更することがあります。  CONTENTS  目次 01.  MISCELLANEOUS COVERS PARTS 16  ･･･････････････････････････････････････････････････････ カバー関係  02-1. THREAD TENSION & OILING PARTS 18  ･･････････････････････････････････････････････････････ 糸調子、給油関係  02-2.  THREAD TENSION & NEEDLE THREAD OILER (DS-9AW,DS-9CW) 20  ･･･････････････････････ 糸調子、上糸給油器関係  03.      BUSHING PARTS 22 ...
  • Page 20 01. MISCELLANEOUS COVERS PARTS       カバー関係  16 ...
  • Page 21 01. MISCELLANEOUS COVERS PARTS   カバー関係  図番  部品番号  部品名称  個数  Qʼty  摘要  Ref.No.  Part No.  Description  Remarks A  C  P  AW CW                   1  105017B  Cloth Plate  ベースカバー  -  1  -  -  2  7/32S32007  Screw for 105017B  ネジ  2  2  2 ...
  • Page 22 02‐1. THREAD TENSION & OILING PARTS 糸調子、給油関係  ...
  • Page 23 02‐1. THREAD TENSION & OILING PARTS           糸調子、給油関係  図番  部品番号  部品名称  個数  Qʼty  摘要  Ref.No.  Part No.  Description  Remarks A  C  P  AW CW             1  065151E  Thread Tension Assʼy                    糸調子  組  2 ...
  • Page 24 02‐2. THREAD TENSION & NEEDLE THREAD OILER (DS‐9AW,DS‐9CW) 糸調子、上糸給油器関係  ...
  • Page 25 02‐2. THREAD TENSION & NEEDLE THREAD OILER (DS‐9AW,DS‐9CW) 糸調子、上糸給油器関係  図番 部品番号 部品名称 個数 Qʼty 摘要   Ref.No.  Part No.  Description  9AW  9CW  Remarks            1  305401A  Needle Thread Oiler Assʼy  上糸給油器  組  1  1  (2-6)  2  305401  Needle Thread Oiler                              上糸給油器  1 ...
  • Page 26 03. BUSHING PARTS 軸受関係  ...
  • Page 27 03. BUSHING PARTS  軸受関係  図番  部品番号  部品名称  個数  Qʼty  摘要  Ref.No.  Part No.  Description  Remarks A  C  P  AW CW                 1  031091  Bearing Holder                                        ベアリング押エ ...
  • Page 28 04. NEEDLE BAR & CRANK SHAFT PARTS   針棒、クランクシャフト関係  ...
  • Page 29 04. NEEDLE BAR & CRANK SHAFT PARTS       針棒、クランクシャフト関係  図番  部品番号  部品名称  個数  Qʼty  摘要  Ref.No.  Part No.  Description  Remarks A  C  P  AW CW               1  15/64S28012  Screw for 101101          ネジ  1  1  1  1    2  301051 ...
  • Page 30 05. PRESSER FOOT PARTS  押エ金関係  ...
  • Page 31 05. PRESSER FOOT PARTS        押エ金関係  図番  部品番号  部品名称  個数  Qʼty  摘要  Ref.No. Part No.  Description  Remarks A  C  P  AW CW                 1  102171  Presser Spring Regulator Screw                  板バネ調節ネジ  1 ...
  • Page 32 06. LOOPER ROCKER & CONNECTING ROD PARTS ルーパー揺動関係  ...
  • Page 33 06. LOOPER ROCKER & CONNECTING ROD PARTS       ルーパー揺動関係  図番 部品番号 部品名称 個数 Qʼty 摘要   Ref.No.  Part No.  Description  Remarks A  C  P  AW                   1  033022A  Looper Bell Crank Connection Rod Assʼy  ルーパーロッド  組  1  1  1  1  (2-5)  2  9/64S40061 ...
  • Page 34 07‐1. FEED DRIVING & THROAT PLATE PARTS (DS-9A,DS-9AW)            送リ機構、針板関係 ...
  • Page 35 07‐1. FEED DRIVING & THROAT PLATE PARTS (DS-9A,DS-9AW)           送リ機構、針板関係  図番 部品番号 部品名称 個数 Qʼty 摘要   Ref.No.  Part No.  Description  Remarks  9A  9AW            1  304021A  Feed Drive Eccentric Assʼy                  送リロッド  組  1  1  (2-4) ...
  • Page 36 07‐2. FEED DRIVING & THROAT PLATE PARTS (DS-9C,DS-9P,DS-9CW)           送リ機構、針板関係 ...
  • Page 37 07‐2. FEED DRIVING & THROAT PLATE PARTS (DS-9C,DS-9P,DS-9CW)           送リ機構、針板関係  図番 部品番号 部品名称 個数 Qʼty 摘要 Ref.No.  Part No.  Description  Remarks                   1  304021A  Feed Drive Eccentric Assʼy                                送リロッド  組  1 ...
  • Page 38 08‐1. CUTTER PARTS (DS-9A,DS-9AW)           カッター関係 ...
  • Page 39 08‐1. CUTTER PARTS (DS-9A,DS-9AW)           カッター関係  図番 部品番号 部品名称 個数 Qʼty 摘要   Ref.No.  Part No.  Description  Remarks  9A  9AW            1  306072  Knife Lever A                        ナイフレバーA  1 ...
  • Page 40 08‐2. CUTTER PARTS (DS-9C,DS-9CW)           カッター関係 ...
  • Page 41 08‐2. CUTTER PARTS (DS-9C,DS-9CW)           カッター関係  図番  部品番号  部品名称  個数 Qʼty 摘要      Ref.No.  Part No.  Description  Remarks  9C  9CW              1  306011  Air Cylinder Base                          シリンダー土台 ...
  • Page 42 09. THREAD BREAK DETECTOR & BINDER PARTS       糸切レ検出・バインダー関係  38 ...

  • Page 43: Parts List/部品表 15

    09. THREAD BREAK DETECTOR & BINDER PARTS       糸切レ検出・バインダー関係  図番 部品番号 部品名称 個数 Qʼty 摘要   Ref.No.  Part No.  Description  Remarks  9A  9C            1  255531BS  Thread Break Detector Assʼy          糸切レ検出装置  (1)  (1)  (2,24)  2  255531B  Thread Break Detector Assʼy          糸切レ検出 ...
  • Page 44 DS-9  SCREW, NUT & WASHER (ネジ、ナット、ワッシャー)
  • Page 45 DS-9  SCREW, NUT & WASHER (ネジ、ナット、ワッシャー) 41 ...
  • Page 46 NUMERICAL INDEX OF PARTS パーツ索引  PART NO.        PAGE  PART NO.      PAGE  PART NO.        PAGE  PART NO.        PAGE          003101        39-32  065401        17-13,19-24 112061      23-23  302261          25-34  015011 ...
  • Page 47 NUMERICAL INDEX OF PARTS パーツ索引  PART NO.      PAGE  PART NO.      PAGE  PART NO.        PAGE  PART NO.        PAGE          304241        31-49  306011      37-1  SCREW (ネジ)  15/64S28004    37-37  304251          33-21  306032 ...

  • Page 48: Numerical Index Of Parts/パーツ索引

    NUMERICAL INDEX OF PARTS パーツ索引  PART NO.        PAGE  PART NO.        PAGE  PART NO.        PAGE  PART NO.          PAGE          3S5×12          17-9  WASHER (ワッシャー)  OTHER PARTS (其の他)  3S5×15          17-41,19-45   ...
  • Page 49 MEMO...
  • Page 50 MEMO...
  • Page 51 MEMO...
  • Page 52 NEWLONG INDUSTRIAL CO., LTD. 東 京 都 葛 飾 区 白 鳥 4− 8− 14 〒125-0063   本社営業本部  TEL03(3603)2284㈹ FAX03(3603)2253 ＮＬ 工業グル−プホ−ムペ−ジ URL／E-mail  ＵＲＬ  http://nlwww.com/  Ｅ-mail info@nlwww.com  ●本製品は改良のため予告なしに仕様・デザインを変更することがありますのでご了承ください。●記載されている内容の無断転用を禁じます。    2007/11/28...
