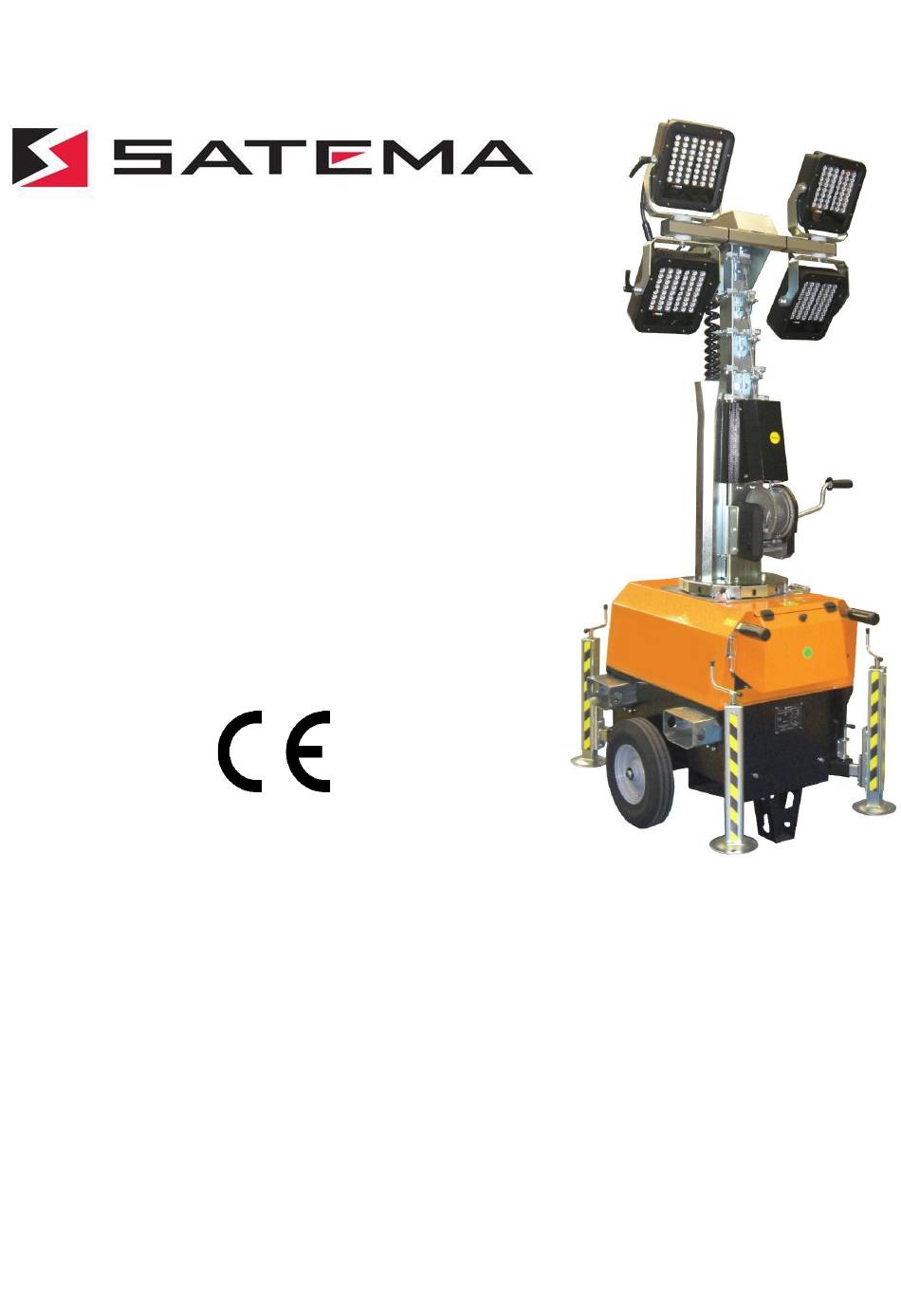

  • Page 1 X-Chain 4x230W LED Lighting Tower 4x230W LED LYSMAST USER MANUAL BRUKERMANUAL...
  • Page 2 Dear customer, Kjære kunde, We wish to thank you very much for Takk for at du har kjøpt X-Chain 4x230W. having purchased our product. With Med riktig håndtering og vedlikehold vil proper handling and maintenance, this dette produktet ha en pålitelig, langsiktig product will provide dependable, long- driftstid.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS__ INNHOLDSFORTEGNELSE SAFETY RULES__SIKKERHETSFORSKRIFTER ............................4 SAFETY PRECAUTIONS TO BE OBSERVED__GENERELLE FORHOLDSREGLER..................4 ELECTRICAL HAZARD__ELEKTRISK FARE .............................. 5 SERVICING__VEDLIKEHOLD ................................. 5 MACHINE GROUNDING__MASKIN ............................5 JORDING SAFETY STICKERS GUIDE__ ........................6 OVERSIKT SIKKERHETSMERKER TECHNICAL SPECIFICATIONS__TEKNISKE SPESIFIKASJONER ......................8 MACHINE IDENTIFICATION_MASKINIDENTIFIKASJON ........................

  • Page 4: Safety Rules__Sikkerhetsforskrifter

    SAFETY RULES__SIKKERHETSFORSKRIFTER SAFETY PRECAUTIONS TO BE OBSERVED__GENERELLE FORHOLDSREGLER Read this manual and learn the operating characteristics and Les denne manualen og lær driftsegenskaper og limitations of the machine before operating it. begrensninger på maskinen før du bruker den. The manufacturer declines all liability for injury to persons Produsenten fraskriver seg alt ansvar for personskader og and damage to components due to not respecting the safety skader på...

  • Page 5: Electrical Hazard__Elektrisk Fare

    SAFETY RULES__SIKKERHETSFORSKRIFTER ELECTRICAL HAZARD__ELEKTRISK FARE  Use jumper cables only. Improper use can result  Bruk bare kabler utstyrt med klemmer. in severe damage and safety risk. Feil bruk kan forårsake alvorlig personskade og sikkerhetsrisiko.  NEVER use the machine if insulation on electrical cord is ...

  • Page 6: Safety Stickers Guide__Oversikt Sikkerhetsmerker

    SAFETY RULES__SIKKERHETSFORSKRIFTER SAFETY STICKERS GUIDE__OVERSIKT SIKKERHETSMERKER Manual code - MI400A00119 Revision Level 00 - 13/07/2020...
  • Page 7 SAFETY RULES__SIKKERHETSFORSKRIFTER SAFETY STICKERS GUIDE__OVERSIKT SIKKERHETSMERKER Safety stickers meanings__ Forklaringer på sikkerhetsmerker Attention! Read user’s manual before operating OBS! Les bruksanvisningen før du bruker maskinen. the machine. Attention, high voltage! Read user’s manual before OBS, høyspenning! Les bruksanvisningen før du operating the machine.

  • Page 8: Technical Specifications__Tekniske Spesifikasjoner

    TECHNICAL SPECIFICATIONS__TEKNISKE SPESIFIKASJONER MACHINE IDENTIFICATION_MASKINIDENTIFIKASJON Information regarding the machine model, code and year of production is on the unit serial number plate. Always quote the machine model and serial number when contacting your dealer, the factory and for any spare parts requests.

  • Page 9: Technical Data__Tekniske Data

    TECHNICAL SPECIFICATIONS__TEKNISKE SPESIFIKASJONER TECHNICAL DATA__TEKNISKE DATA Floodlights Type Lyskastere Type Power of each lamp 230W Effekt på hver lampe Floodlight installed Antall lyskastere IP Level IP Nivå Mast Lifting Method Manual_Manuell Mast Løftemetode Maximum Height Maks. høyde Maximum Wind Speed 110 km/t Maks.

  • Page 10: Lighting Tower Components__Lysmastens Komponenter

    TECHNICAL SPECIFICATIONS__TEKNISKE SPESIFIKASJONER LIGHTING TOWER COMPONENTS__LYSMASTENS KOMPONENTER 1. Floodlight rotating handle 2. Floodlights 3. Telescopic mast 4. Lifting hook with crane 5. Winch 6. Mast release lock pin 7. Bubble level 8. Mast raising / lowering handle 9. Extractable handles 10.

  • Page 11: Machine Controls__ Kontrollpanel

    TECHNICAL SPECIFICATIONS__TEKNISKE SPESIFIKASJONER MACHINE CONTROLS__ KONTROLLPANEL LIGHT SENSOR MANUAL MODE TIMER POWER INLET 230V OUTLET LIGHT ASTRONOMICAL LAMP SENSOR TIMER 1) 230V 16A Shuko Power inlet 1. Inntak 230V 16A Schuko 2) 230V 16A Shuko Power outlet 2. Uttak 230V 16A Schuko 3) Earthing terminal 3.

  • Page 12: Lighting Tower Positioning__Lysmastens Plassering

    LIGHTING TOWER POSITIONING__LYSMASTENS PLASSERING When choosing a location for the lighting tower, bear in Når du velger plassering for lysmasten, husk følgende: mind the following: - Assess site conditions carefully before positioning and - Vurder forholdene nøye før du plasserer og bruker operating the machine.

  • Page 13: Handling And Transport With Crane__ Håndtering Og Transport Med Kran

    HANDLING AND TRANSPORT__ HÅNDTERING OG TRANSPORT HANDLING AND TRANSPORT WITH CRANE__ HÅNDTERING OG TRANSPORT MED KRAN Handling by crane is allowed only if the Håndtering med kran er kun tillatt dersom machine is connected to the crane through the maskinen er koblet til kranen gjennom lifting eye.

  • Page 14: Lighting Tower Use__ Bruk Av Lysmasten

    LIGHTING TOWER USE__ BRUK AV LYSMASTEN STABILIZING THE UNIT__STABILISERING AV ENHETEN The stabilizers are extendable (F) and (G). Jack up the unit Støttebenene (F og G) er uttrekkbare. Stabiliser enheten as follows. som følgende.  Hold the stabilizer with one hand and pull the locking pin ...

  • Page 15: Preliminary Check__ Hensyn Å Ta Før Du Bruker Lysmasten

    LIGHTING TOWER USE__ BRUK AV LYSMASTEN PRELIMINARY CHECK__ HENSYN Å TA FØR DU BRUKER LYSMASTEN Before operating the unit, we suggest making the following Før du bruker enheten, foreslår vi å gjøre følgende routine checks for improved safety, better efficiency, longer rutinekontroller for økt sikkerhet, bedre effektivitet, lengre product life and in order to avoid work disruptions.

  • Page 16: Manual Mode__ Manuell Tilstand

    LIGHTING TOWER USE__ BRUK AV LYSMASTEN MANUAL MODE__ MANUELL TILSTAND LIGHT SENSOR MANUAL MODE TIMER POWER INLET 230V OUTLET LIGHT ASTRONOMICAL LAMP SENSOR TIMER   Connect an electrical supply to the plug (1). Make sure that Koble strømforsyningen til uttaket (1). Forsikre deg om at the power line is protected by an appropriate differential strømledningen er beskyttet av en passende differensial- switch and main switches.

  • Page 17: Timer Mode__Timer

    LIGHTING TOWER USE__ BRUK AV LYSMASTEN TIMER MODE__TIMER  Connect an electrical supply to the plug (1). Make sure that  Koble strømforsyningen til uttaket (1). Forsikre deg om at the power line is protected by an appropriate differential strømledningen er beskyttet av en passende differensial- switch and main switches.
  • Page 18 LIGHTING TOWER USE__ BRUK AV LYSMASTEN ASTRONOMICAL TIMER__ASTROUR  Set language, country, town/city, date, time as well Initial start-up Første oppstart as summer / winter (SO-WI).  Press any botton and follow the instructions on the display (see figure).  Angi språk, land, by, dato, tid samt sommer / vinter (SO-VI).
  • Page 19 LIGHTING TOWER USE____ BRUK AV LYSMASTEN ASTRONOMICAL TIMER__ASTROUR  E.g. enter a different country, a different Change astro time/position Endre ASTRO tid/ posisjon town/city  Press MENU (see picture).  F.eks. legg inn et annet land, en annen  Trykk på MENY (se bilde) ...
  • Page 20 LIGHTING TOWER USE__ BRUK AV LYSMASTEN ASTRONOMICAL TIMER__ASTROUR  Press MENU  Trykk på MENY Setting summer/winter time  Select TIME/DAT and press OK to confirm  Velg TID/DATO, bekreft med OK Innstilling av sommer/vintertid  Select SO-WI and press OK to confirm ...

  • Page 21: Routine Maintenance__ Rutinemessig Vedlikehold

    ROUTINE MAINTENANCE__ RUTINEMESSIG VEDLIKEHOLD Poorly maintained equipment can become a safety hazard. In Dårlig vedlikeholdt utstyr kan utgjøre en sikkerhetsfare. For at order, for the equipment, to operate safely and properly over a utstyret skal fungere trygt og sikkert over en lengre periode, er long period of time, periodic maintenance and occasional repairs det nødvendig med periodisk vedlikehold og sporadisk are necessary.

  • Page 22: Spare Parts__Reservedeler Lyskastere

    SPARE PARTS__RESERVEDELER LYSKASTERE CODE / VARENR. DESCRIPTION BESKRIVELSE AC000_E026_101 LED 230W FLOODLIGHT LED 230W LYSKASTER LED04_C000_040ZN MAIN FRAME FOR LED FLOODLIGHTS HOVEDRAMME FOR LED LAMPER AC000_M038_007 RUBBERIZED HOSE CLAMP SLANGEKLEMME I GUMMI AS000_E006_045 JUNCTION BOX KOBLINGSBOKS AC000_E018_002 CABLE GLAND PG21 NIPPEL PG21 AC000_E018_008 CABLE GLAND PG11...
  • Page 23 SPARE PARTS__RESERVEDELER MAST Manual code - MI400A00119 Revision Level 00 - 13/07/2020...
  • Page 24 SPARE PARTS__RESERVEDELER MAST BESKRIVELSE CODE / VARENR. DESCRIPTION AC000_M000_084_01 WINCH HANDLE VINSJ HÅNDTAK AC000_M000_084 WINCH BODY MANUELL VINSJ PFM08_C000_018 SAFETY STOP SYSTEM COVER SIKKERHETSTOPPE SYSTEM DEKSEL AC000_E006_016 COILED CABLE SPIRALKABEL PFM08_C000_047 COILED CABLE BOTTOM PLATE BUNNPLATE FOR SPIRALKABEL AC000_M038_007 RUBBERIZED HOSE CLAMP SLANGEKLEMME I GUMMI PFM07_C000_037ZN COILED CABLE PROTECTION...
  • Page 25 SPARE PARTS__RESERVEDELER KAPSLING Manual code - MI400A00119 Revision Level 00 - 13/07/2020...
  • Page 26 STRØMFORSYNING SUPPORT XCHAIN_C000_079ZN FORKLIFT POCKET LOMME FOR GAFFELTRUCK XCHAIN_C000_017 FORKLIFT POCKET ANGULAR SUPPORT FESTE FOR GAFFELTRUCK LOMME XCHAIN_C000_091 LEFT SATEMA PLATE VENSTRE SATEMA SKILT XCHAIN_C000_090 RIGHT SATEMA PLATE HÖGER SATEMA TALLRIK Manual code - MI400A00119 Revision Level 00 - 13/07/2020...
  • Page 27 SPARE PARTS__RESERVEDELER CODE / VARENR. DESCRIPTION BESKRIVELSE AC000_E006_047 CONTACTOR KONTAKTOR XCHAIN_C006_065 CONTACTOR BRACKET BRAKETT TIL KONTAKTOR XCHAIN_C006_083 CIRCUIT BREAKER HOLDING BRACKET BRAKETT FOR EFFEKTBRYTER AC000_M038_037 DIN BAR L.200 DIN SKINNE L 200 AC000_E006_071 TIMER ASTROUR AC000_E016_004 LIGHT SENSOR FOTOCELLE AC000_E000_070 CAPACITOR KAPASITATOR XCHAIN_C006_089...

  • Page 28: Electrical Diagram__ Elektrisk Systemoppsett

    ELECTRICAL DIAGRAM__ ELEKTRISK SYSTEMOPPSETT Manual code - MI400A00119 Revision Level 00 - 13/07/2020...
  • Page 29 ELECTRICAL DIAGRAM__ ELEKTRISK SYSTEMOPPSETT Manual code - MI400A00119 Revision Level 00 - 13/07/2020...
  • Page 30 ELECTRICAL DIAGRAM__ ELEKTRISK SYSTEMOPPSETT Manual code - MI400A00119 Revision Level 00 - 13/07/2020...

  • Page 31: Warranty__Garanti

    WARRANTY__GARANTI The warranty period Starts on the delivery date to the first Garantiperioden starter fra leveringsdatoen på det første purchaser. The machine is covered by warranty for 3 years kjøpet. Maskinen er dekket av garanti i 3 år fra ovennevnte from the above mentioned date.
