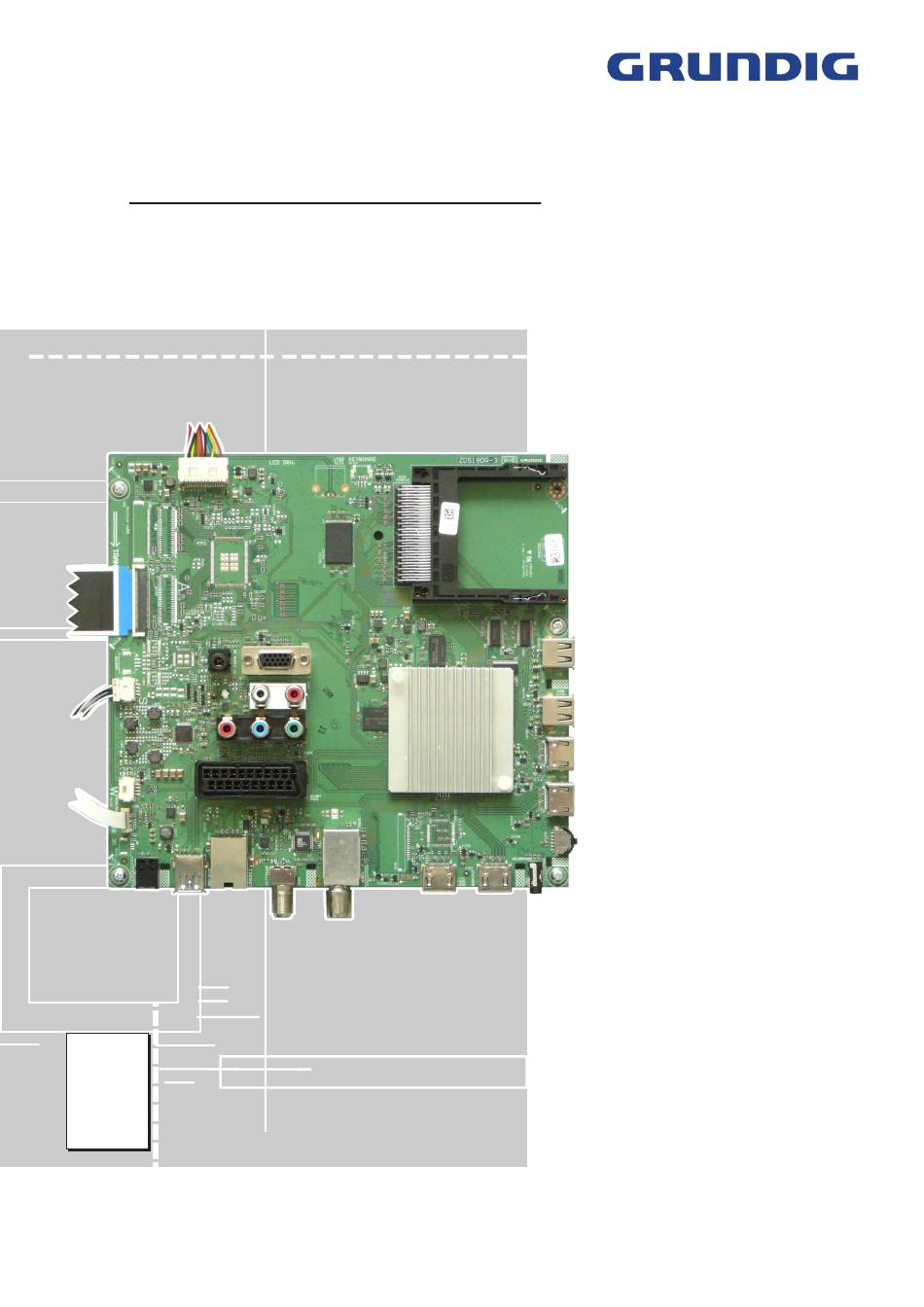

Service Manual
Chassis KY
32 VLE 786 BL
32 VLE 7420 BH
32 VLE 7421 BL
32 VLE 7424 WL
32 VLE 8425 BP
32 VLE 8425 WP
32 VLE 8429 BP
40 VLE 786 BL
40 VLE 6425 BR
40 VLE 7420 BH
40 VLE 7435 BR
40 VLE 7461 BL
40 VLE 7474 BL
40 VLE 8435 BP
40 VLE 8439 BP
48 VLE 666 BL
48 VLE 744 BL
48 VLE 786 BL
48 VLE 6425 BR
48 VLE 6439 BR
48 VLE 7420 BH
48 VLE 7435 BR
48 VLE 7461 BL
48 VLE 7474 BL
48 VLE 8435 BP
48 VLE 8435 WP
BERLIN
40 CLE 6425 BR
48 CLE 6425 BR
FINE ARTS
55 FLX 9490 SL
55 FLX 9490 SP
65 FLX 9490 SL
65 FLX 9490 SP
RIO
32 CLE 7425 BL
40 CLE 7465 BL
40 VLE 8435 BP
48 CLE 7465 BL
VLE 8435 BP
NKE000
NLH000
NKB000
NKC000
NHS000
NHR000
NRH000
NKF000
NHT000
NLJ000
NHV000
NLF000
NSM000
NHX000
NRJ000
NWS000
NQW000
NKX000
NKS000
NKT000
NLM000
NKU000
NKV000
NMH000
NKZ000
NSU000
NRP000
NRQ000
NPZ000, NQY000
NRB000
NGV000, NHQ000
NGZ000
NKD000
NLG000
NHY000
NKW000
NLA000
