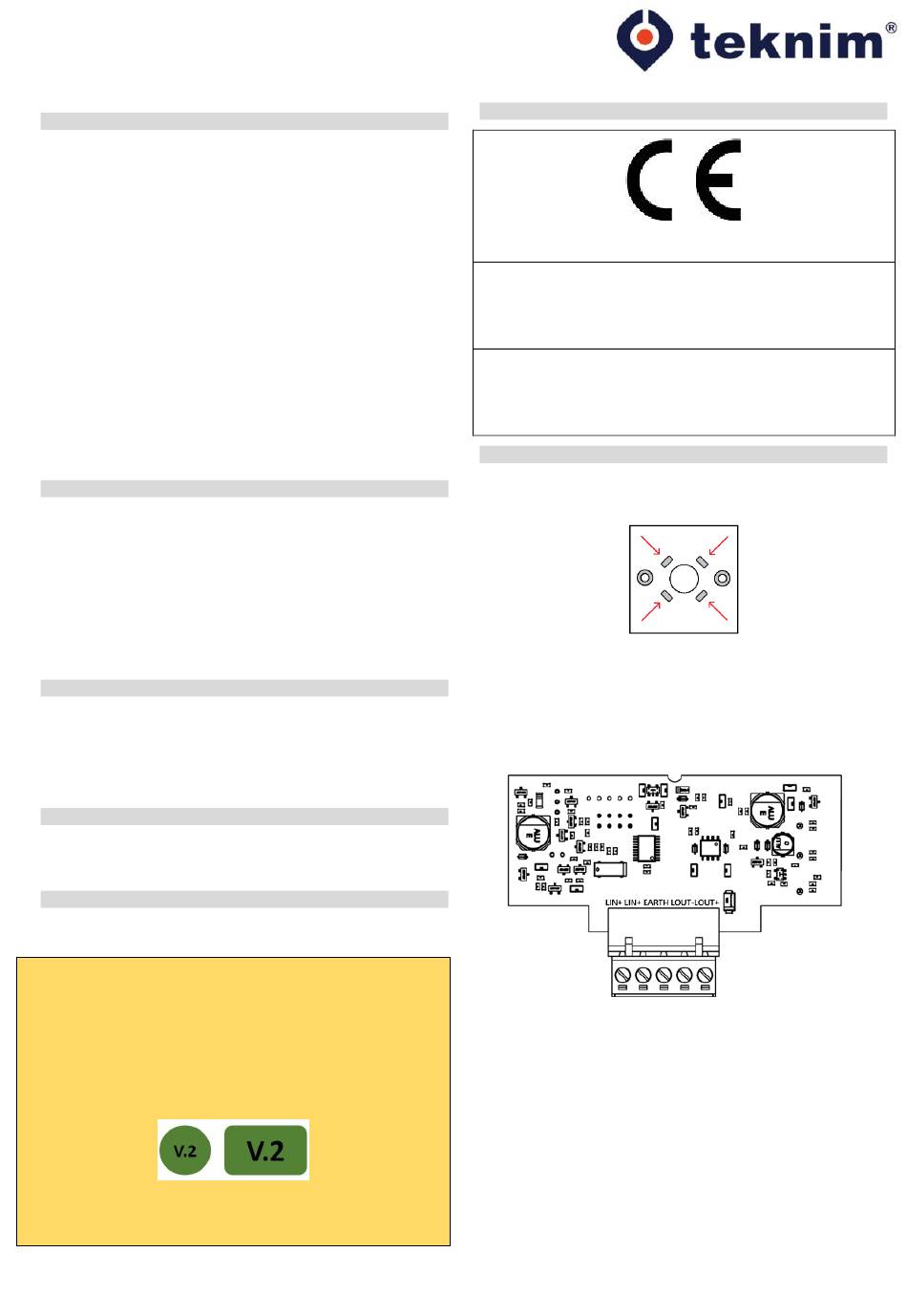

Teknim TFB-1166 Installation And User Manual

TFB-1166 v2
Adreslenebilir, İzolatörlü Yangın Alarm Butonu, Tekrar Kurulabilir
Montaj ve Kullanma Kılavuzu
Yayın Tarihi: 01/04/2019 Rev:02
ÖNEMLİ UYARILAR
GENEL
✓ Cihazları çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve
daha sonra da faydalanmak için saklayınız.
✓ Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm
işletme ve kullanma talimatlarına sırası ile uyunuz.
✓ Cihazları su ve nemden uzak tutunuz.
ORTAM ŞARTLARI
Cihazı aşağıdaki koşullar dışında aşırı sıcak ve soğuk ortamlarda
çalıştırmayınız.
Sıcaklık: -10C ile +70C arası
+40°C'de
Nem:
SERVİS
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını
açmanız durumunda elektrik şokuna maruz kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat
kurunuz. Cihaza teknik müdahale mutlaka kalifiye yetkili servis
personeli tarafından yapılmalıdır.
SERVİS GEREKTİREN ARIZA DURUMLARI
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili
servisinizle veya satıcınızla irtibat kurunuz.
✓ Güç kablosu zarar gördüğünde,
✓ Cihazın içine herhangi
düştüğünde,
✓ Suya veya yağmura maruz kaldığında,
✓ Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓ Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓ Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre
normal çalışmıyorsa
KENDİ BAŞINIZA YAPABİLECEKLERİNİZ
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın
kapağını açmanız durumunda elektrik şokuna maruz kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat
kurunuz. Cihaza teknik müdahale mutlaka kalifiye yetkili servis
personeli tarafından yapılmalıdır.
temizlenmelidir. Herhangi bir kimyasal madde kullanılmamalıdır.
TAŞIMA VE NAKLİYE
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı
girişine mahal vermeyecek şekilde dikkatle taşınmalıdır. Uygunsuz
taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İNSAN VE ÇEVRE SAĞLIĞI
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya
biyolojik madde içermez.
Uyarı: TFM-128x Taban altı izolatör modül tipleri, v2 versiyon
numaralı Adresli Panel, TFC-1201 Loop Board, TFM-128X
Tabanaltı Modüller ve TFM-1990 İzolatör Modül ile beraber
çalıştırılmalıdır. Daha önceki versiyonlar ile beraber
kullanılırsa kısa devre koruma fonksiyonu çalışmaz!
Kısadevre koruma fonksiyonu uyumlu çalışacak ürünlerde
aşağıdaki etiketin olduğundan emin olmalısınız.
≤
93%
bir sıvı aktığında veya
Cihaz kuru bir
CE
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
EN 54-11:2001, EN 54-11:2001/A1:2005
Elle Çalışan Alarm Cihazları
TFB-1166
Teknik veriler: İmalatçıda tutulan BİLGİ-TEC-170907-2
bakınız
MONTAJ VE BAĞLANTI
1. Yangın kablosunu ve kırbas tabanının içinden geçecek
şekilde duvara monta ediniz. Duvara montaj vidalarını
çok fazla sıkmayınız.
nesne
2. Kırbasın içindeki elektronik kart üzerindeki klamenste
sırası ile LIN+, LIN-, EARTH, LOUT- ve LOUT+ uçları
vardır. Sorunsuz bir çalışma için adresli panel çevrim
kartından çıkan kablonun + ucu LIN+, - ucu yanındaki
LIN- terminaline bağlanmalıdır. Diğer çevrim hattı
cihazlarına ise LOUT- ve LOUT+ terminallerinden çıkarak
gitmelidir.
bezle
3. Çevrim hat kablosu üzerinden adreslenebilir Kırbas
butona gelen ve giden EARTH (Toprak) kablosu, çevrim
hattı cihazlarının toprak bütünlüğünü sağlamak için
Kırbas Buton
bağlanmalıdır.
4. TFB-1166 adreslenebilir kırbas buton panele bağlanıp
tanıtıldıktan sonra, haberleştiğini göstermek amaçlı
üzerindeki LED 20. Saniye aralıklarla Mavi ışık vererek
yanıp sönmeye başlar. LED alarm durumunda sürekli
KIRMIZI yanar. Çevrim hattı üzerinde kısa devre
oluşursa Kırbas üzerindeki SARI LED sürekli yanar ve
kısa devre noktası iki izolatör tarafından açılarak çevrim
hattı korunur.
1922
17
1922-CPR-0898
üzerindeki
EARTH terminaline
