Teknim TFB-2266 Installation & User Manual

Akıllı Adresli Dahili İzolatörlü Yangın Alarm Butonu
Kurulum & Kullanım Kılavuzu
GENEL
 Cihazı kullanmadan önce bu kılavuzu dikkatlice okuyunuz.
Daha sonra da faydalanmak için saklayınız.
 Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz.
Tüm işletme ve kullanma talimatlarına sırası ile uyunuz.
 Cihazları su ve nemden uzak tutunuz.
SERVİS VE BAKIM
Cihaz kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını
açmanız durumunda elektrik şokuna maruz kalabilirsiniz. Herhangi
bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz.
Cihaza teknik müdahale mutlaka kalifiye yetkili servis personeli
tarafından yapılmalıdır. Cihaz kuru bir bezle temizlenmelidir.
Herhangi bir kimyasal madde kullanılmamalıdır.
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın.
Tamamen sizin güvenliğiniz için kapatılmıştır. Kullanıcıların
Müdahaleden kaçınması gerekir.
SERVİS GEREKTİREN ARIZA DURUMLARI
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili
servisinizle veya satıcınızla irtibat kurunuz.
 Güç kablosu veya fişi zarar gördüğünde,
 Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
 Suya veya yağmura maruz kaldığında,
 Cihaz düşürüldüyse ya da muhafaza zarar gördüyse,
 Cihazda fark edilebilecek seviyede performans değişikliği varsa,
 Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre
normal çalışmıyorsa,
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı
servis çağırınız.
TAŞIMA VE NAKLİYE
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı
girişine muhal vermeyecek şekilde dikkatle taşınmalıdır. Uygunsuz
taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İNSAN VE ÇEVRE SAĞLIĞI
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya
biyolojik madde içermez.
* AEEE yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve
tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve
malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet
ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın.
Elektrikli ve elektronik cihazların geri dönüşümü için bir
toplama noktasına götürün.
* 13/6/2014 tarihli ve 29029 sayılı Resmî Gazete'de yayımlanan
Satış Sonrası Hizmetler Yönetmeliği eki listede tespit ve ilan
edilen kullanım ömrü 5 yıldır.
* Tüketici, garantiden doğan hakların kullanılması ile ilgili olarak
çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya
tüketici işlemimin yapıldığı yerdeki Tüketici Hakem Heyetine
veya Tüketici Mahkemesine başvurabilir.
TFB-2266
Rev. Tarihi: 16/05/2024 - Rev. No:04

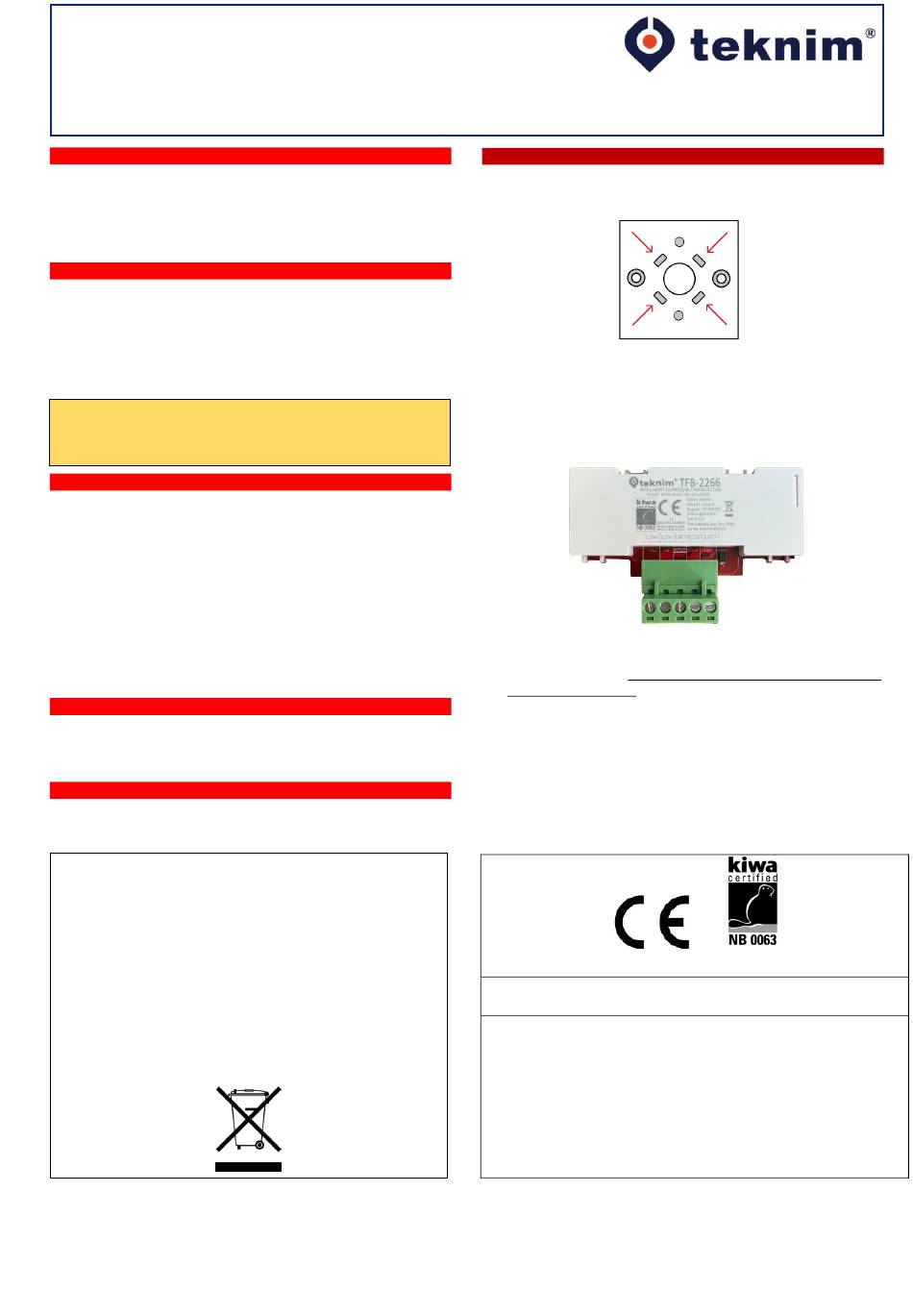

MONTAJ VE BAĞLANTI
1. Yangın kablosunu ve kırbas tabanının içinden geçecek şekilde
duvara monta ediniz. Duvara montaj vidalarını çok fazla
sıkmayınız.
2. Kırbasın içindeki elektronik kart üzerindeki klemenste sırası ile
LIN+, LIN-, EARTH, LOUT- ve LOUT+ uçları vardır. Sorunsuz bir
çalışma için adresli panel çevrim kartından çıkan kablonun + ucu
LIN+, - ucu yanındaki LIN- terminaline bağlanmalıdır. Diğer
çevrim hattı cihazlarına ise LOUT- ve LOUT+ terminallerinden
çıkarak gitmelidir.
3. Toprak bağlantısını cihazın EARTH girişinden panelin toprak
(Toprak bağlantısını çevrim kartının EARTH
barasına bağlayınız.
girişine bağlamayınız.)
4. TFB-2266 adreslenebilir
tanıtıldıktan sonra, haberleştiğini göstermek amaçlı üzerindeki
LED 20. Saniye aralıklarla Mavi ışık vererek yanıp sönmeye
başlar. LED alarm durumunda sürekli KIRMIZI yanar. Çevrim
hattı üzerinde kısa devre oluşursa Kırbas üzerindeki SARI LED
sürekli yanar ve kısa devre noktası iki izolatör tarafından açılarak
çevrim hattı korunur.
0063-CPR-232190025
EN 54-11:2001/A1:2005 ve EN 54-17:2005;
EN 54-17:2005/AC:2007
Yangın Algılama ve Yangın Alarm Sistemleri.
Manuel Yangın Butonu ve Kısa Devre İzolatörleri.
Teknik veriler: İmalatçıda tutulan BİLGİ-TEC-230506-3 bakınız.
Yayın Tarihi: 06/05/2023
Dok. Ref.: HM.Z.KLV.7942
kırbas buton panele bağlanıp
0063
24
TFB-2266
