Nemo SKILLED Installation Instructions

SKILLED

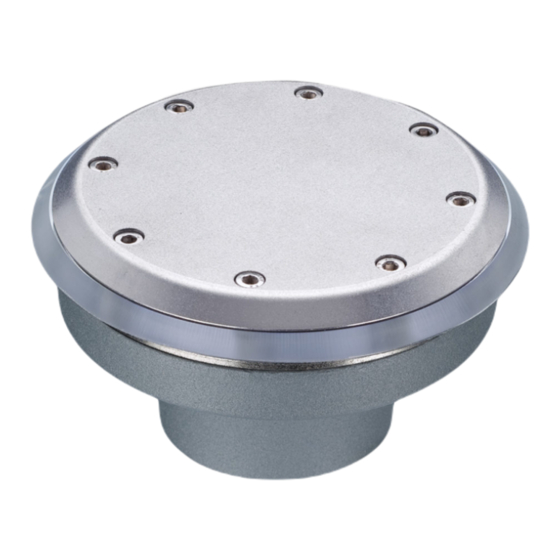

SKILLED 03 SUV gen.2
BSKL0212G31_CS
110-240V*
L
50~60Hz
N
ATTENZIONE: la morsettiera di alimentazione non è inclusa
ATTENTION: electrical clamp is not included
Esempio di collegamento (connessione in parallelo)/
Example of connection (parallel connection)
110V-240V*
50/60 Hz
L
N
PSU Constant Voltage
es.WALI/DIMM/JOLLY
20W - 24V
* Verificare la tensione di ingresso supportata dagli alimentatori / Verify the input tension supported from drivers
**Verificare distanze e portata dei cavi per evitare cadute di tensione/ Check distance and cables used to avoid voltage drop
-L'installazione deve essere fatta da personale qualificato.
-Installation should be carried out by a suitable qualified installer.
-Non aprire il faretto
-Do not open the spot.
- Il LED e il cavo non sono sostituibili
- LED and cable are not replaceable
-In caso di guasti, previa autorizzazione al reso di ILTI Luce, il prodotto
non dovrà essere aperto, il pressacavo non deve essere smontato e il
cavo deve essere tagliato lasciandone almeno 10/15cm.
-In case of failure,upon a return authorization of ILTI LUCE, the
product will not have to be opened,the cable gland must not be
removed and the cable must be cut leaving at least 10/15cm
-Tutte le operazioni di cablaggio e manutenzione vanno eseguite con
l'interruttore generale in posizione OFF.
-All wiring and maintenance must be performed with the main switch
in the OFF position.
ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; www.nemolighting.com; nemostudio@nemolighting.com

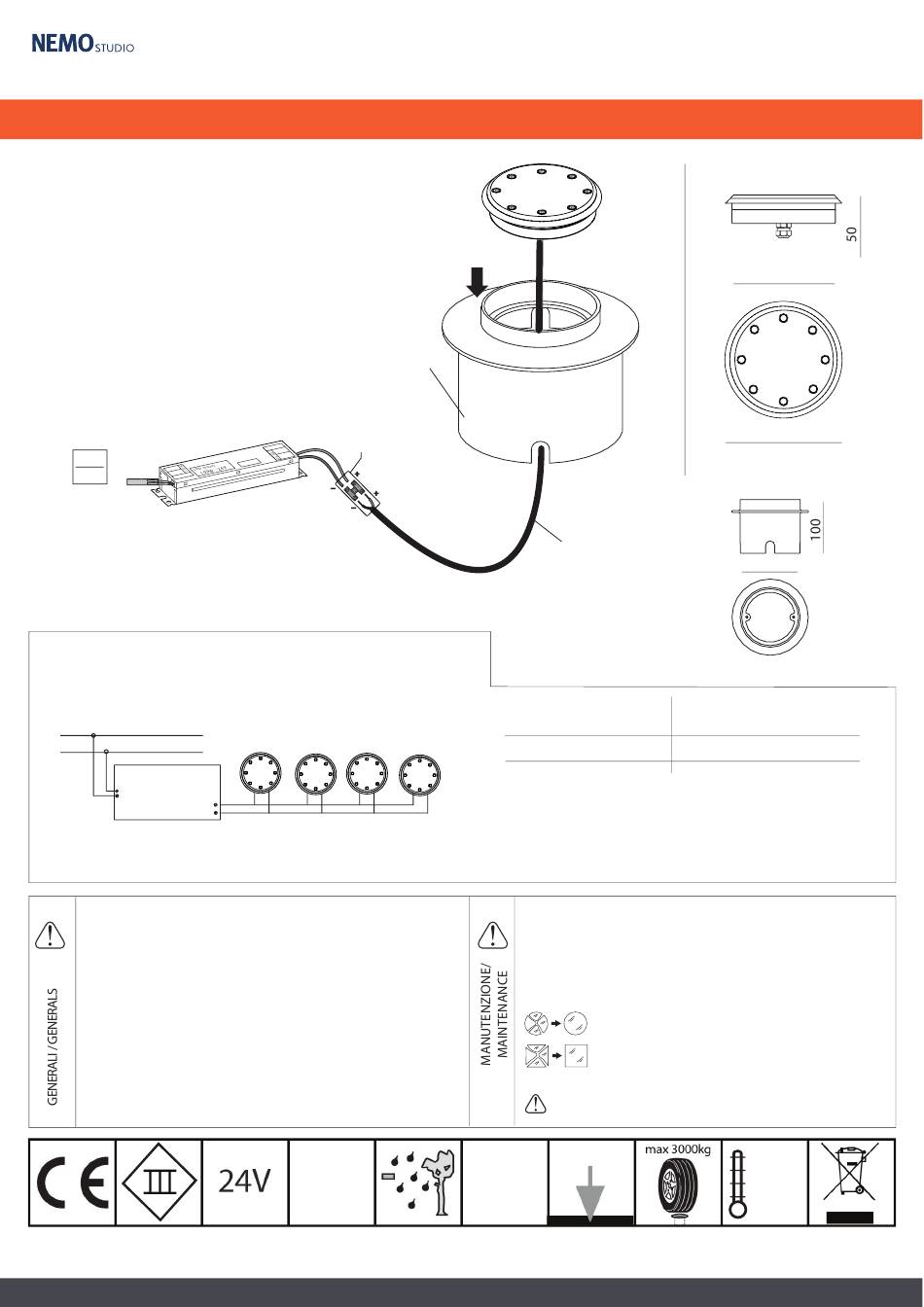

ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS
junction box
(not included)
Red
Black
max n°10 Skilled 03 SUV
Parallel connection
-
1
2
+
L max TOT = 45mt (cable 2x1mm
2W
si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your files
BOXSKILL1
L= 1mt (2x0,5mm
Alimentatori/ LED Drivers
non inclusi/not included
DRIVER 24V
2 )**
-Togliere tensione prima di eseguire operazioni di manutenzione.
-Disconnect main voltage before maintenace operation.
-Pulire periodicamente la superficie frontale del faretto.
Non utilizzare detersivi a base acida.
-Periodically clean the frontal part of the spot.
Do not use acid substances.
La temperatura dello schermo di protezione potrebbe raggiungere i 45°C.
Protective screen temperature can reach 45°C.
IP67
Ø 105
Ø 118
* BOXSKILL1 (for outdoor)
2 )
Ø 112
* not included.
Caratteristiche/
Specifications
IN24VDC
-Per un corretto funzionamento, l'apparecchio necessita di
relativo schermo di protezione integro.
-For a proper operation, thefitting requires its protective
undamaged screen.
max
35˚C
-20˚C
MADE in ITALY_03 - 2020 (M)
(mm)
